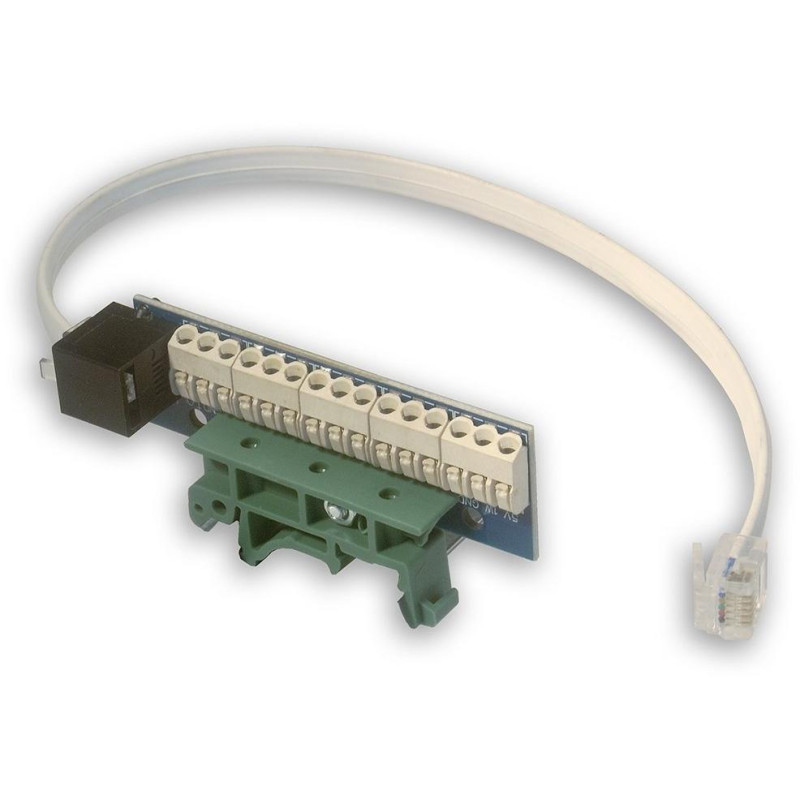

TINYCONTROL 5portový splitter 1-Wire pre senzory DS18B20

Rozdeľovač 1-Wire zbernice určený na pripojenie až piatich teplotných čidiel DS18B20 ku všetkým verziám riadiacich jednotiek LK.

Tento rozdeľovač umožňuje jednoduché rozdelenie 1-Wire zbernice a napájania z konektora RJ-12 na päť samostatných výstupov. Táto verzia je určená pre čidlá bez konektora, kedy sa káble pripájajú priamo do pružinových svoriek , ktoré sú vybavené aretáciou pre ľahké uvoľnenie kábla alebo vloženie mäkkého lanka.

Zariadenie sa montuje na štandardnú DIN lištu 35 mm a poskytuje na každom výstupe signály 5V napájania, dátovú linku 1-Wire a zem (GND) . Pre prepojenie je optimálne použiť krútený pár z ethernetového kábla.

Svorkovnicová verzia
Rozdeľovač je vybavený pružinovými svorkami, ktoré umožňujú pripojenie čidiel DS18B20 bez konektora. Svorky sú vhodné pre vodiče s prierezom 0,2 až 0,75 mm² a podporujú pevné vodiče aj mäkké lanká.

Optimálna kabeláž
Pre spoľahlivý prenos signálu 1-Wire sa odporúča použiť krútený pár z ethernetového kábla, ktorý minimalizuje rušenie a zaisťuje stabilnú komunikáciu s čidlami.

ZÁKLADNÁ ŠPECIFIKÁCIA

Typ: 1-Wire rozdeľovač so svorkovnicami pre senzory DS18B20

Montáž: na DIN lištu, 35 mm

Podporovaný prierez vodičov: 0,2–0,75 mm²

Dostupné signály: 5V, 1-Wire, GND

Vstupný konektor: 1× RJ-12

Počet svorkovnicových polí: 5 (pružinové svorky s poistkou)

Počet pripojiteľných zariadení: až 5 teplotných čidiel DS18B20 k jednotke LK

Kompatibilita: riadiace jednotky tinycontrol LK (všetky verzie)
