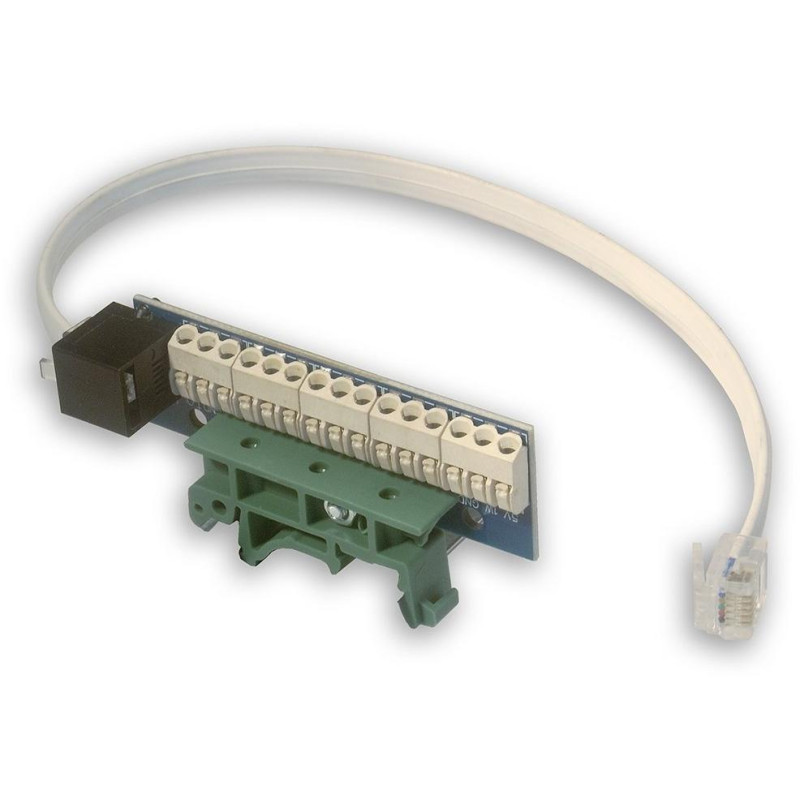

TINYCONTROL 5-Port 1-Wire-Splitter für DS18B20-Sensoren

1-Wire-Busverteiler zum Anschluss von bis zu fünf DS18B20-Temperatursensoren an alle Versionen von LK-Steuergeräten.

Dieser Splitter ermöglicht die einfache Aufteilung des 1-Wire-Busses und der Stromversorgung vom RJ-12- Stecker in fünf separate Ausgänge. Diese Ausführung ist für Sensoren ohne Stecker vorgesehen, bei denen die Kabel direkt an die Federklemmen angeschlossen werden. Diese sind mit einer Verriegelung für einfaches Lösen der Kabel oder Einführen flexibler Drähte ausgestattet.

Das Gerät wird auf einer Standard- 35-mm-DIN-Schiene montiert und liefert an jedem Ausgang 5-V-Stromversorgung, eine 1-Wire-Datenleitung und Masse (GND) . Für den Anschluss empfiehlt sich die Verwendung eines verdrillten Adernpaares eines Ethernet-Kabels.

Terminalblockversion
Der Verteiler ist mit Federklemmen ausgestattet, die den Anschluss von DS18B20-Sensoren ohne Stecker ermöglichen. Die Klemmen eignen sich für Drähte mit einem Querschnitt von 0,2 bis 0,75 mm² und sind sowohl für starre als auch für flexible Drähte geeignet.

Optimale Verkabelung
Für eine zuverlässige 1-Wire-Signalübertragung wird die Verwendung eines verdrillten Ethernet-Kabels empfohlen, da dieses Störungen minimiert und eine stabile Kommunikation mit den Sensoren gewährleistet.

GRUNDLEGENDE SPEZIFIKATIONEN

Typ: 1-Draht-Verteiler mit Klemmenblöcken für DS18B20-Sensoren

Montage: auf DIN-Schiene, 35 mm

Unterstützter Drahtquerschnitt: 0,2–0,75 mm²

Verfügbare Signale: 5 V, 1-Wire, GND

Eingangsanschluss: 1× RJ-12

Anzahl der Klemmenblöcke: 5 (federbelastete Klemmen mit Sicherung)

Anzahl der anschließbaren Geräte: bis zu 5 DS18B20-Temperatursensoren an die LK-Einheit

Kompatibilität: tinycontrol LK-Steuergeräte (alle Versionen)
