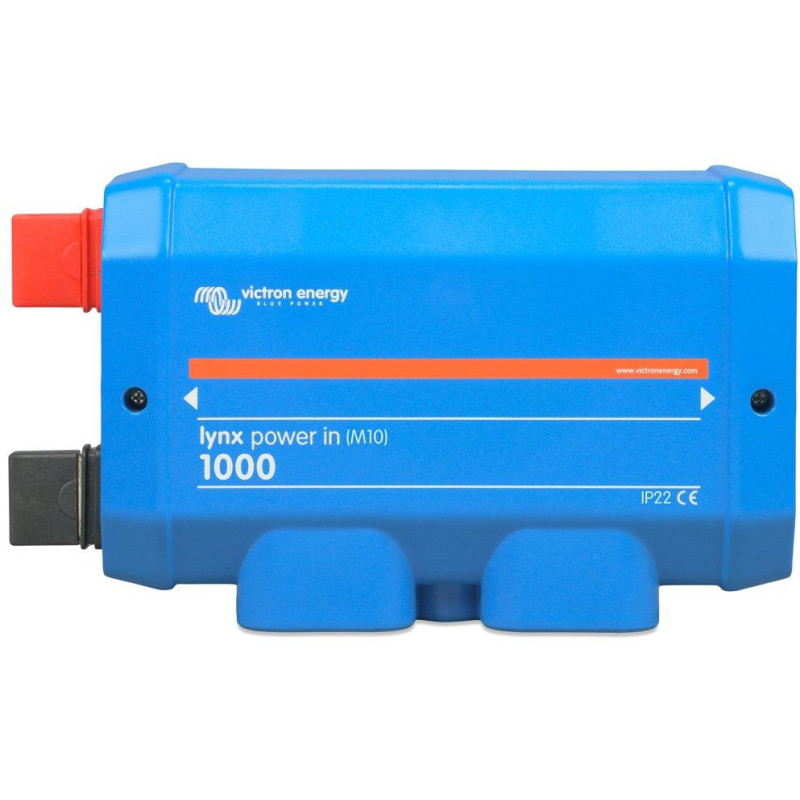

Modułowa szyna zbiorcza prądu stałego Victron Lynx Power In (M10) z szynami zbiorczymi M10

Solidny moduł systemu dystrybucji prądu stałego umożliwiający elastyczne podłączanie akumulatorów, ładowarek i urządzeń.

Lynx Power In M10 to moduł wejściowy lub przejściowy do systemu modułowego Lynx firmy Victron Energy. Służy do jednoznacznego podłączenia do czterech urządzeń prądu stałego – akumulatorów, ładowarek lub odbiorników – poprzez magistralę dodatnią i ujemną ze złączami M10 . Moduł został zaprojektowany do pracy z wysokim prądem wyjściowym do 1000 A i szerokim zakresem napięć 9–60 V DC , dzięki czemu nadaje się do systemów 12 V, 24 V i 48 V.

Modułowa konstrukcja zawiera zintegrowany punkt uziemienia zapewniający bezpieczne uziemienie całego systemu. Moduł nie wymaga bezpieczników , co zapewnia maksymalną elastyczność w projektowaniu instalacji – bezpieczniki należy zakupić osobno, zgodnie ze specyficznymi wymaganiami danego zastosowania. Moduł może być używany niezależnie lub jako część większego systemu modułowego Lynx w połączeniu z innymi modułami, takimi jak Distributor, Shunt VE.Can lub Smart BMS.

System modułowy i kompatybilność
Moduł jest w pełni kompatybilny z całym ekosystemem Lynx firmy Victron Energy. Można go łączyć z modułami Lynx Distributor (ze zintegrowanymi bezpiecznikami), Lynx Shunt VE.Can (do monitorowania prądu i napięcia) lub Lynx Smart BMS (do zarządzania akumulatorami litowymi). Połączenie między modułami odbywa się za pomocą szyn zbiorczych M10, a zaciski M8 służą do podłączania przewodów i bezpieczników.

Projekt techniczny
Szyny zbiorcze wykonane są z cynowanej miedzi o wymiarach 8 × 30 mm, co zapewnia doskonałą przewodność i odporność na korozję. Obudowa z tworzywa ABS zapewnia ochronę mechaniczną i stopień ochrony IP22 przed wnikaniem cząstek stałych i kropel wody. Kompaktowe wymiary 290 × 170 × 80 mm i waga zaledwie 2,1 kg ułatwiają montaż nawet w ograniczonej przestrzeni.

PODSTAWOWE DANE TECHNICZNE

Prąd znamionowy: 1000 A DC (ciągły)

Zakres napięcia: 9-60 V DC

Typ szyny zbiorczej: M10 do łączenia między modułami, M8 do łączenia przewodów i bezpieczników

Liczba połączeń: 4 (magistrala dodatnia i ujemna)

Materiał szyny zbiorczej: miedź cynowana (8 × 30 mm)

Materiał obudowy: tworzywo ABS

Ochrona: IP22

Temperatura pracy: od –40°C do +60°C

Wilgotność względna: maks. 95% (bez kondensacji)

Wymiary (wys. x szer. x gł.): 290 x 170 x 80 mm

Waga: 2,1 kg
