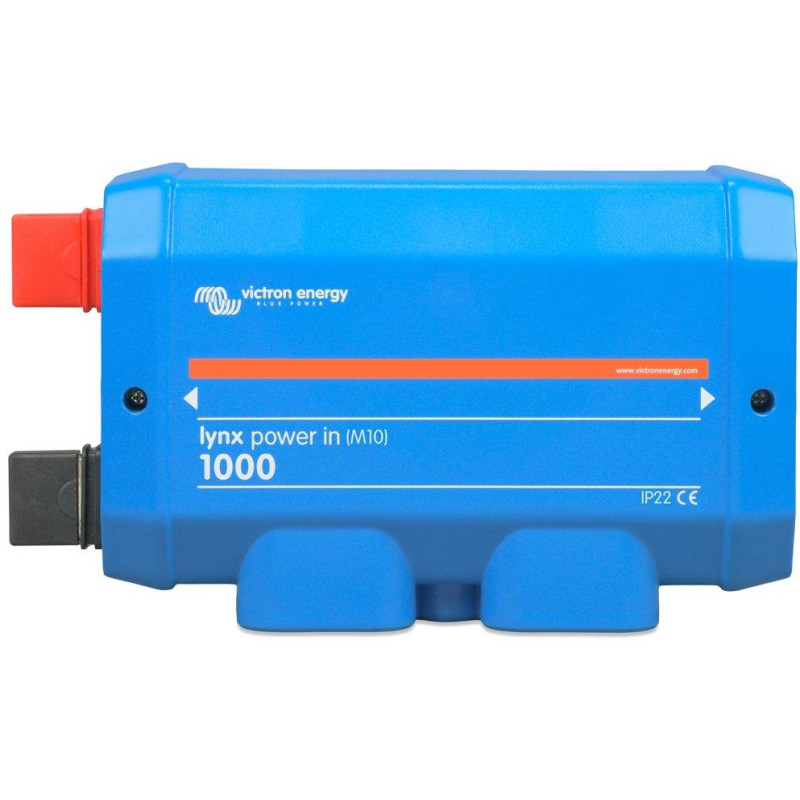

Victron Lynx Power In (M10) modulárna DC zbernica s M10 prípojnicami

Robustný modul DC rozvodného systému pre flexibilné prepojenie batérií, nabíjačiek a spotrebičov.

Lynx Power In M10 je vstupný alebo priechodný modul modulárneho systému Lynx od spoločnosti Victron Energy. Slúži na prehľadné prepojenie až štyroch DC zariadení – batérií, nabíjačiek alebo záťaží – prostredníctvom pozitívnej a negatívnej zbernice s pripojením M10 . Modul je navrhnutý pre vysoký prúdový výkon až 1000 A a široký napäťový rozsah 9–60 V DC , čo ho robí vhodným pre systémy 12 V, 24 V aj 48 V.

Konštrukcia modulu zahŕňa integrovaný uzemňovací bod pre bezpečné uzemnenie celého systému. Modul neobsahuje poistky , čo umožňuje maximálnu flexibilitu pri návrhu inštalácie – poistky je nutné dokúpiť samostatne podľa konkrétnych požiadaviek aplikácie. Je možné ho použiť samostatne alebo ako súčasť väčšieho modulárneho systému Lynx v kombinácii s ďalšími modulmi ako Distribútor, Shunt VE.Can alebo Smart BMS.

Modulárny systém a kompatibilita
Modul je plne kompatibilný s celým ekosystémom Lynx od Victron Energy. Možno ho kombinovať s modulmi Lynx Distribútor (s integrovanými poistkami), Lynx Shunt VE.Can (pre monitorovanie prúdu a napätia) alebo Lynx Smart BMS (pre správu lítiových batérií). Prepojenie medzi modulmi je realizované pomocou prípojníc M10, zatiaľ čo pre pripojenie vodičov a poistiek slúžia terminály M8.

Technické prevedenie
Prípojnice sú vyrobené z pocínovanej medi s rozmermi 8 × 30 mm, čo zaisťuje vynikajúcu vodivosť a odolnosť proti korózii. Kryt z ABS plastu poskytuje mechanickú ochranu a krytie IP22 proti vniknutiu pevných častíc a kvapiek vody. Kompaktné rozmery 290 × 170 × 80 mm a hmotnosť iba 2,1 kg uľahčujú inštaláciu aj v obmedzenom priestore.

ZÁKLADNÁ ŠPECIFIKÁCIA

Menovitý prúd: 1000 A DC (kontinuálne)

Napäťový rozsah: 9–60 V DC

Typ prípojnice: M10 pre prepojenie medzi modulmi, M8 pre pripojenie vodičov a poistiek

Počet pripojení: 4 (pozitívne a negatívne zbernice)

Materiál prípojníc: pocínovaná meď (8 × 30 mm)

Materiál krytu: ABS plast

Krytie: IP22

Prevádzková teplota: –40 °C až +60 °C

Relatívna vlhkosť: max. 95 % (nekondenzujúca)

Rozmery (v × š × h): 290 × 170 × 80 mm

Hmotnosť: 2,1 kg
