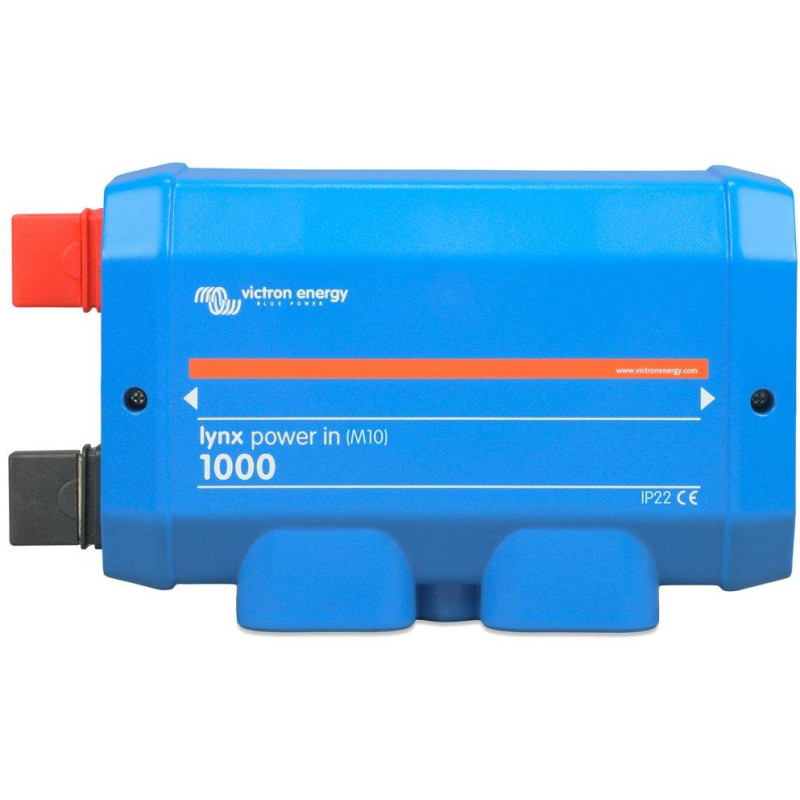

Victron Lynx Power In (M10) modulare DC-Sammelschiene mit M10-Sammelschienen

Robustes DC-Verteilungssystemmodul für den flexiblen Anschluss von Batterien, Ladegeräten und Geräten.

Das Lynx Power In M10 ist ein Eingangs- bzw. Durchgangsmodul für das modulare Lynx-System von Victron Energy. Es dient zum übersichtlichen Anschluss von bis zu vier Gleichstromgeräten – Batterien, Ladegeräten oder Verbrauchern – über einen Plus- und einen Minuspol mit M10- Anschlüssen. Das Modul ist für hohe Ausgangsströme bis zu 1000 A und einen breiten Spannungsbereich von 9–60 V DC ausgelegt und eignet sich somit für 12-V-, 24-V- und 48-V-Systeme.

Das Modul verfügt über einen integrierten Erdungspunkt für die sichere Erdung des gesamten Systems. Es ist sicherungsfrei und ermöglicht so maximale Flexibilität bei der Installation – Sicherungen müssen je nach Anwendungsfall separat erworben werden. Das Modul kann eigenständig oder als Teil eines größeren Lynx-Modulsystems in Kombination mit anderen Modulen wie Verteiler, Shunt VE.Can oder Smart BMS verwendet werden.

Modulares System und Kompatibilität
Das Modul ist vollständig kompatibel mit dem Lynx-Ökosystem von Victron Energy. Es lässt sich mit Lynx-Verteilermodulen (mit integrierten Sicherungen), Lynx Shunt VE.Can (zur Strom- und Spannungsüberwachung) oder Lynx Smart BMS (für das Lithium-Batteriemanagement) kombinieren. Die Module werden über M10-Sammelschienen verbunden, während M8-Klemmen zum Anschluss von Kabeln und Sicherungen verwendet werden.

Technische Konstruktion
Die Stromschienen bestehen aus verzinntem Kupfer und haben die Abmessungen 8 × 30 mm, was eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Das ABS-Kunststoffgehäuse bietet mechanischen Schutz und Schutzart IP22 gegen das Eindringen von Feststoffen und Wassertropfen. Dank der kompakten Abmessungen von 290 × 170 × 80 mm und des geringen Gewichts von nur 2,1 kg lässt sich die Anlage auch auf engstem Raum problemlos installieren.

GRUNDLEGENDE SPEZIFIKATIONEN

Nennstrom: 1000 A Gleichstrom (Dauerstrom)

Spannungsbereich: 9–60 V DC

Sammelschienentyp: M10 für die Verbindung zwischen Modulen, M8 für den Anschluss von Drähten und Sicherungen

Anzahl der Verbindungen: 4 (positiver und negativer Bus)

Material der Stromschiene: verzinntes Kupfer (8 × 30 mm)

Gehäusematerial: ABS-Kunststoff

Schutzart: IP22

Betriebstemperatur: –40 °C bis +60 °C

Relative Luftfeuchtigkeit: max. 95 % (nicht kondensierend)

Abmessungen (H x B x T): 290 x 170 x 80 mm

Gewicht: 2,1 kg
