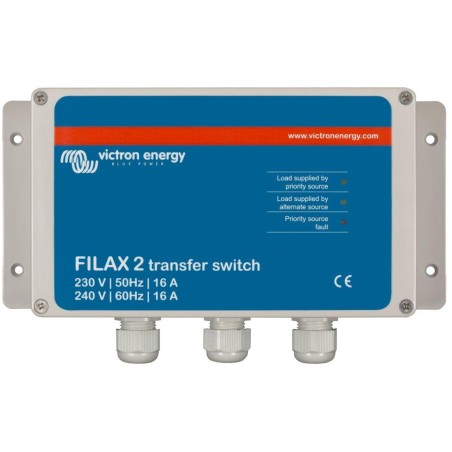

Victron Filax 2
Przełącznik Filax został opracowany do przełączania zasilania wrażliwych urządzeń , takich jak komputery, przemysłowe systemy sterowania lub nowoczesny sprzęt audiowizualny i rozrywkowy, ze źródła AC priorytetowego na drugie alternatywne źródło. Typowym źródłem priorytetowym jest sieć, generator lub inne źródło, np. lokalne połączenie zasilania w marinie lub na polu kempingowym. Typowym alternatywnym źródłem jest inwerter DC-AC.
Ze względu na bardzo wysoką prędkość przełączania, która wynosi mniej niż 20 ms, wrażliwe urządzenia i sprzęt będą nadal działać bez zakłóceń. Filax nie jest przeznaczony do nieprzerwanego zasilania dużych urządzeń gospodarstwa domowego , takich jak pralki lub silniki elektryczne, ze względu na nadmierne prądy rozruchowe.
Przełączenie ze źródła prądu przemiennego priorytetowego na alternatywne następuje, gdy napięcie źródła priorytetowego spadnie poniżej 180 V lub częstotliwość źródła priorytetowego spadnie poniżej 45 Hz (46 Hz), lub odwrotnie, powyżej 60 Hz (68 Hz). Ponowne przełączenie na źródło priorytetowe nastąpi nie wcześniej niż po 30 sekundach, jeśli parametry powrócą do dopuszczalnych wartości, czyli napięcia co najmniej 188 V, minimalnej częstotliwości 47 Hz (52 Hz) lub 56 Hz (63 Hz). Wartości w nawiasach dotyczą częstotliwości 60 Hz.
Należy go zainstalować w miejscu suchym i dobrze wentylowanym. Wejścia muszą być zabezpieczone przed prądami przekraczającymi 16 A. Jeśli łączny pobór mocy urządzeń jest mniejszy niż 850 W, zworki są ręcznie usuwane z urządzenia Filax.
- Maksymalny prąd przełączania: 16 A
- Dolna wartość napięcia źródła priorytetowego do jego przełączania: 180 V
- Dolne wartości napięcia źródła priorytetowego przy jego odwrotnym podłączeniu: 188 V
- Dolna wartość częstotliwości źródła priorytetowego do jego przełączania: 45 (46) Hz
- Dolna wartość częstotliwości źródła priorytetowego dla jego sprzężenia zwrotnego: 47 (52) Hz
- Górna wartość częstotliwości źródła priorytetowego do jego przełączania: 60 (68) Hz
- Wartość częstotliwości górnej źródła priorytetowego dla jego sprzężenia zwrotnego: 56 (63) Hz
- Maksymalne napięcie ciągłe źródła priorytetowego: 260 V
- Maksymalny czas przełączania (dwukierunkowy): 16 ms
- Minimalne opóźnienie czasowe dla przełączenia z alternatywnego źródła na priorytetowe: 30 s
- Możliwość ustawienia częstotliwości pracy na 50 lub 60 Hz za pomocą zworki
PODSTAWOWE DANE TECHNICZNE
Maksymalny prąd przełączania: 16 A
Napięcie znamionowe: 230 V (50 Hz), 240 V (60 Hz)
Obudowa: ABS - tworzywo termoplastyczne, szare (RAL7035)
Stopień ochrony: IP65
Waga: 0,8 kg
Wymiary: 255 x 120 x 75 mm
Szczegółowa instrukcja online z opisem wszystkich funkcji:
Wersja angielska
Wersja PDF po angielsku
rder="0" alt="book_1.jpg" />Wersja czeska (tłumaczenie.google)
System Filax z inwerterem zapasowym do sieci lub generatora:
System Filax z inwerterem zapasowym i ładowarką AC i/lub ładowarką solarną:
System Filax z zapasowym inwerterem/ładowarką:
System Filax z dwoma inwerterami/ładowarkami podłączonymi do indywidualnych banków akumulatorów lub do jednego banku akumulatorów:
System Filax z dwoma inwerterami/ładowarkami i wyłącznikami rozłączającymi:
System Filax z monitorowaniem baterii:
System Filax z pełnym monitoringiem lokalnym i zdalnym:
