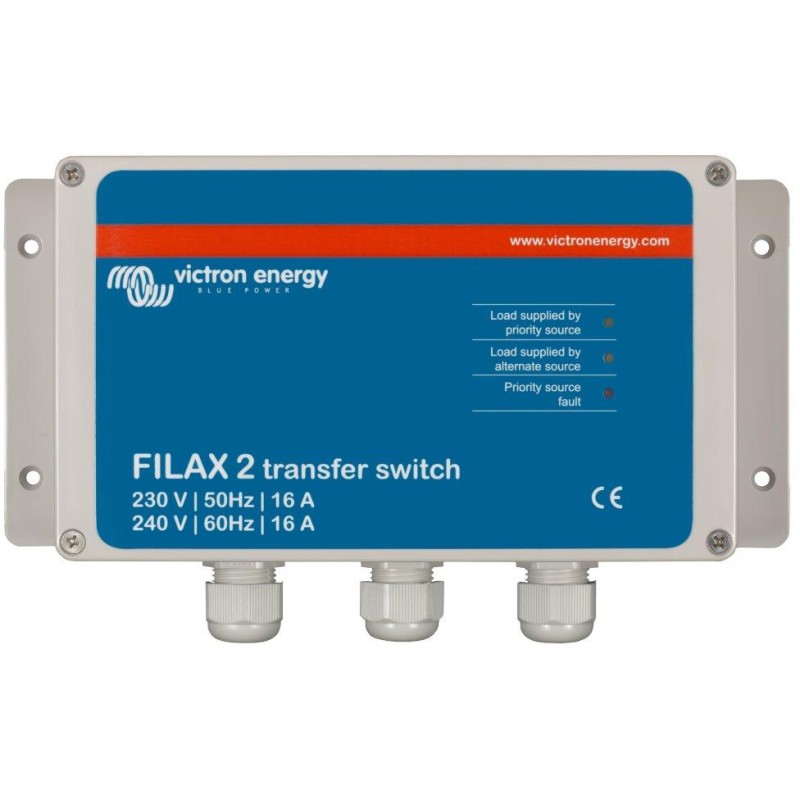

Victron Filax 2
Der Filax-Schalter wurde entwickelt, um die Stromversorgung empfindlicher Geräte wie Computer, industrielle Steuerungssysteme oder moderne audiovisuelle Geräte und Unterhaltungsgeräte von einer vorrangigen Wechselstromquelle auf eine zweite alternative Quelle umzuschalten . Eine typische vorrangige Quelle ist das Stromnetz, ein Generator oder eine andere Quelle, z. B. ein lokaler Stromanschluss in einem Yachthafen oder auf einem Campingplatz. Eine typische alternative Quelle ist ein DC-AC-Wechselrichter.
Aufgrund der sehr hohen Schaltgeschwindigkeit von weniger als 20 ms funktionieren empfindliche Geräte und Anlagen ohne Unterbrechung weiter. Filax ist aufgrund zu hoher Anlaufströme nicht für die unterbrechungsfreie Stromversorgung großer Haushaltsgeräte wie Waschmaschinen oder Elektromotoren vorgesehen .
Die Umschaltung von der vorrangigen auf die alternative Wechselstromquelle erfolgt, wenn die Spannung der vorrangigen Quelle unter 180 V oder die Frequenz der vorrangigen Quelle unter 45 Hz (46 Hz) bzw. umgekehrt über 60 Hz (68 Hz) fällt. Die Rückschaltung auf die vorrangige Quelle erfolgt frühestens nach 30 Sekunden, wenn die Parameter wieder akzeptable Werte erreichen, d. h. eine Spannung von mindestens 188 V und eine Mindestfrequenz von 47 Hz (52 Hz) oder 56 Hz (63 Hz). Die Werte in Klammern gelten für eine Frequenz von 60 Hz.
Die Installation erfolgt an einem trockenen und gut belüfteten Ort. Die Eingänge müssen gegen Ströme über 16 A geschützt sein. Wenn der Gesamtverbrauch der Geräte weniger als 850 W beträgt, werden die Jumper manuell vom Filax-Gerät entfernt.
- Maximaler Schaltstrom: 16 A
- Unterer Spannungswert der Prioritätsquelle für deren Schaltung: 180 V
- Niedrigere Spannungswerte der Prioritätsquelle für deren Rückwärtsanschluss: 188 V
- Unterer Frequenzwert der Prioritätsquelle für deren Umschaltung: 45 (46) Hz
- Unterer Frequenzwert der Prioritätsquelle für deren Rückkopplung: 47 (52) Hz
- Oberer Frequenzwert der Prioritätsquelle für deren Umschaltung: 60 (68) Hz
- Oberer Frequenzwert der Prioritätsquelle für deren Rückkopplung: 56 (63) Hz
- Maximale Dauerspannung der vorrangigen Quelle: 260 V
- Maximale Schaltzeit (bidirektional): 16 ms
- Minimale Zeitverzögerung für die Rückschaltung von alternativer Quelle auf Priorität: 30 s
- Möglichkeit, die Betriebsfrequenz mittels Jumper auf 50 oder 60 Hz einzustellen
GRUNDLEGENDE SPEZIFIKATIONEN
Maximaler Schaltstrom: 16 A
Nennspannung: 230 V (50 Hz), 240 V (60 Hz)
Gehäuse: ABS - Thermoplast, grau (RAL7035)
Schutzart: IP65
Gewicht: 0,8 kg
Abmessungen: 255 x 120 x 75 mm
Ausführliches Online-Handbuch mit Beschreibung aller Funktionen:
Englische Version
Englische PDF-Version
rder="0" alt="book_1.jpg" />Tschechische Version (translate.google Übersetzung)
Filax-System mit Backup-Wechselrichter für Netz oder Generator:
Filax-System mit Backup-Wechselrichter und AC-Ladegerät und/oder Solarladegerät:
Filax-System mit Backup-Wechselrichter/Ladegerät:
Filax-System mit zwei Wechselrichtern/Ladegeräten, die an einzelne Batteriebänke oder an eine Batteriebank angeschlossen sind:
Filax-System mit zwei Wechselrichtern/Ladegeräten und Trennschaltern:
Filax-System mit Batterieüberwachung:
Filax-System mit vollständiger lokaler und Fernüberwachung:
