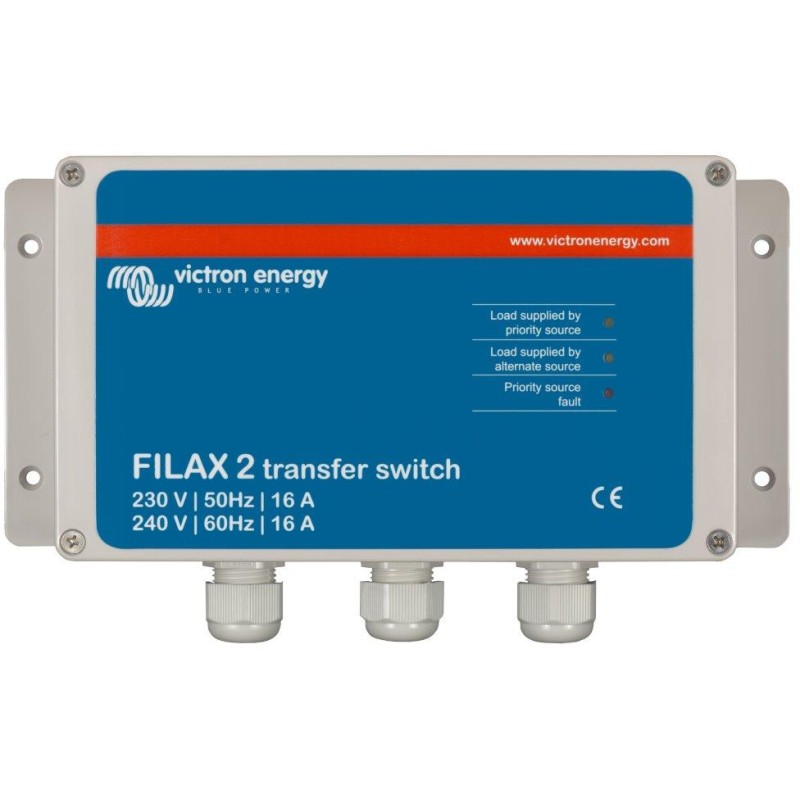

Victron Filax 2
Prepínač Filax bol vyvinutý pre prepínanie napájania citlivých prístrojov ako napr. počítače, priemyselné riadiace systémy alebo moderná audiovizuálna a zábavná technika z prioritného AC zdroja na druhý alternatívny zdroj.
Z dôvodu veľmi vysokej rýchlosti prepnutia, ktorá je nižšia ako 20 ms, budú citlivé prístroje a zariadenia pokračovať v činnosti bez prerušenia.
K prepnutiu z prioritného na alternatívny AC zdroj dôjde, ak klesne napätie prioritného zdroja pod hodnotu 180 V, alebo klesne frekvencia prioritného zdroja pod hodnotu 45 Hz (46 Hz), alebo naopak nad hodnotu 60 Hz (68 Hz). 188 V, minimálna frekvencia 47 Hz (52 Hz) alebo 56 Hz (63 Hz) Hodnoty v zátvorkách platia pre frekvenciu 60 Hz.
Inštaluje sa na suché a dobre vetrané miesto. Vstupy musia byť chránené proti prúdom presahujúcim 16 A .
- Maximálny prepínaný prúd: 16 A
- Spodná hodnota napätia prioritného zdroja pre jeho prepnutie: 180 V
- Spodné hodnoty napätia prioritného zdroja pre jeho spätné zapojenie: 188 V
- Spodná hodnota frekvencie prioritného zdroja pre jeho prepnutie: 45 (46) Hz
- Spodná hodnota frekvencie prioritného zdroja pre jeho spätné zapojenie: 47 (52) Hz
- Horná hodnota frekvencie prioritného zdroja pre jeho prepnutie: 60 (68) Hz
- Horná hodnota frekvencie prioritného zdroja pre jeho spätné zapojenie: 56 (63) Hz
- Maximálne kontinuálne napätie prioritného zdroja: 260 V
- Maximálna dĺžka prepínacieho času (obojsmerne): 16 ms
- Minimálne časové oneskorenie spätného prepnutia z alternatívneho zdroja na prioritné: 30 s
- Možnosť nastavenia pracovnej frekvencie 50 alebo 60 Hz pomocou prepoja (jumperu)
ZÁKLADNÁ ŠPECIFIKÁCIA
Maximálny prepínaný prúd: 16 A
Menovité napätie: 230 V (50 Hz), 240 V (60 Hz)
Kryt: ABS - termoplast, šedý (RAL7035)
Stupeň krytia: IP65
Hmotnosť: 0,8 kg
Rozmery: 255 x 120 x 75 mm
Podrobný online manuál s popisom všetkých funkcií:
Anglická verzia
Anglická PDF verzia
rder="0" alt="book_1.jpg" />Slovenská verzia (translate.google preklad)
Systém Filax so záložným meničom pre sieť alebo generátor:
Systém Filax so záložným meničom a nabíjačkou striedavého prúdu a/alebo solárnou nabíjačkou:
Systém Filax so záložným meničom/nabíjačkou:
Systém Filax s dvoma striedačmi/nabíjačkami pripojenými k jednotlivým batériovým bankám alebo k jednej batériovej banke:
Systém Filax s dvoma striedačmi/nabíjačkami a oddeľovacími spínačmi:
Systém Filax s monitorovaním batérií:
Systém Filax s kompletným lokálnym a vzdialeným monitorovaním:
