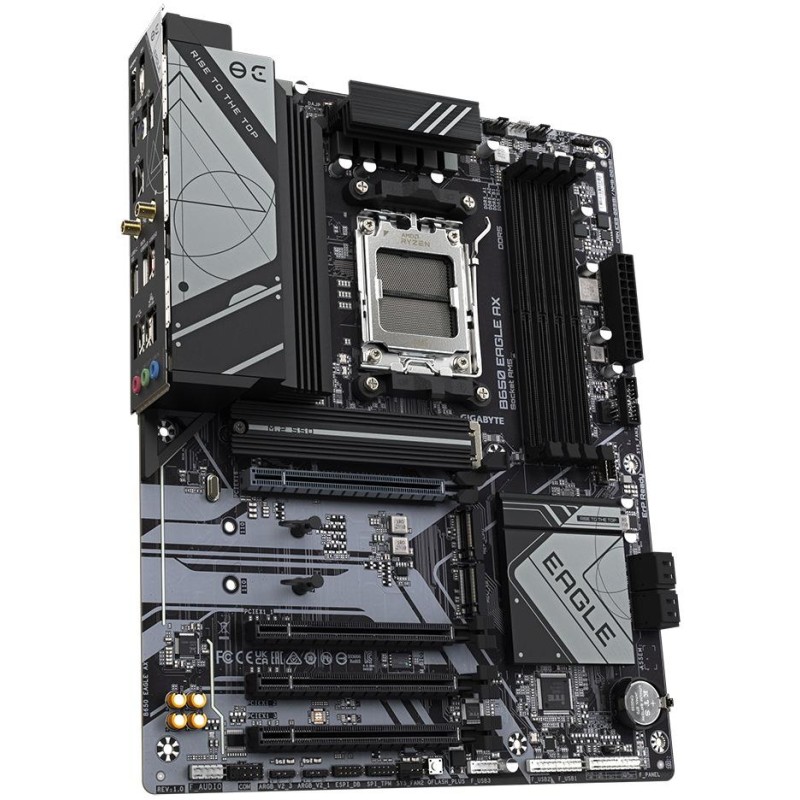

Płyta główna GIGABYTE B650 EAGLE AX
Płyta jest wyposażona w wyjścia graficzne do użytku z procesorami ze zintegrowanym rdzeniem graficznym. Płyta główna nie zawiera karty graficznej i bez użycia odpowiedniego procesora wyjścia te będą nieczynne.
Procesor
Obsługa procesorów AMD Ryzen serii 9000/8000/7000 (Socket AM5)
Zestaw układów scalonych
Procesor AMD B650
Pamięć
4 gniazda pamięci DDR5, obsługa do 256 GB
Obsługa DDR5 8000 (OC)/ 7800 (OC)/ 7600 (OC)/ 7200 (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5600 (OC)/ 5200/ 4800 MT/s
Architektura pamięci dwukanałowej
Obsługa non-ECC, niebuforowana (1Rx8/2Rx8/1Rx16)
Obsługa rozszerzonych profili AMD EXtended do podkręcania (EXPO)
Obsługa profilu Extreme Memory Profile (XMP)
Sloty
Procesor AMD
1x gniazdo PCIe 4.0 x16
Procesor Ryzen 8000 Phoenix serii 1 obsługuje tryb PCIe 4.0 x8
Procesor Ryzen 8000 Phoenix serii 2 obsługuje tryb PCIe 4.0 x4
2 gniazda PCIe 3.0 x16 (obsługują tryb x1)
Chipset AMD B650
1x gniazdo PCIe 3.0 x16 (obsługuje tryb x1)
Grafika artystyczna
1× port HDMI 2.1, obsługujący maks. rozdzielczość 4096 × 2160 przy 60 Hz
1× port DisplayPort 1.4, obsługujący maks. rozdzielczość 3840 × 2160 przy 144 Hz
Składowanie
Procesor AMD
1× gniazdo M.2, klucz M, dla jednostek typu 25110/22110/2580/2280 (tryb PCIe 5.0 x4/x2)
Procesor Ryzen serii 8000 obsługuje tryb PCIe 4.0 x4/x2
1× gniazdo M.2, klucz M, dla jednostek typu 22110/2280 (tryb PCIe 4.0 x2)
Chipset AMD B650
1× gniazdo M.2, klucz M, dla jednostek typu 22110/2280 (tryb PCIe 4.0 x4/x2)
4 porty SATA 6 Gb/s
Obsługa RAID 0, RAID 1 i RAID 10 dla dysków SATA i M.2 NVMe
USB
Procesor AMD
2 porty USB 3.2 Gen2 (USB 3.1) na tylnym panelu
1× port USB-C 3.2 Gen1 (USB 3.0) na tylnym panelu
4 porty USB 2.0 na tylnym panelu
Chipset AMD B650
2 porty USB 3.2 Gen1 (USB 3.0) dostępne poprzez wewnętrzne złącze USB
1× port USB-C 3.2 Gen1 (USB 3.0) dostępny poprzez wewnętrzne złącze USB
8 portów USB 2.0 (2 porty na tylnym panelu, 6 portów dostępnych za pośrednictwem wewnętrznych złączy USB)
Audio
Kodek audio Realtek
Dźwięk wysokiej rozdzielczości 2/4/5.1/7.1 kanałów
ŁANIA
1× kontroler sieciowy Realtek Gigabit LAN
WLAN/Bluetooth
Wi-Fi 802.11a/b/g/n/ac/ax
Potrójne pasmo (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.3
Złącza wewnętrzne
1× 24-stykowe złącze zasilania głównego ATX
1× 8-pinowe złącze zasilania ATX 12V
1× złącze wentylatora procesora
1× złącze wentylatora procesora/pompy chłodzenia wodnego
2 złącza wentylatora systemowego
1× złącze wentylatora systemowego/pompy chłodzenia wodnego
3x adresowalne złącze paska LED RGB Gen2
1× złącze paska LED RGB
3 gniazda M.2, klucz M
Złącze 4× SATA 6Gb/s
1× złącze panelu przedniego
1× złącze audio na panelu przednim
1× złącze USB-C 3.2 Gen1 (USB 3.0)
Złącze 1× USB 3.2 Gen1 (USB 3.0) (obsługuje 2 porty USB 3.2 Gen1)
3× złącze USB 2.0 (obsługuje 6 portów USB 2.0)
1× złącze TPM (obsługuje moduł GC-TPM2.0 SPI/ GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI v2)
1× przycisk Q-Błysk
1× złącze portu szeregowego
1× zworka Clear CMOS
Złącza tylnego panelu
2x złącze anteny Wi-Fi
1× DisplayPort
1x HDMI
1× port combo klawiatury i myszy PS/2
1× USB-C 3.2 Gen1 (USB 3.0)
2× USB 3.2 Gen2 (USB 3.1)
6x USB 2.0
1xRJ-45
3x gniazda audio
Wymiary
Wymiary 30,5×24,4 cm
Format ATX
