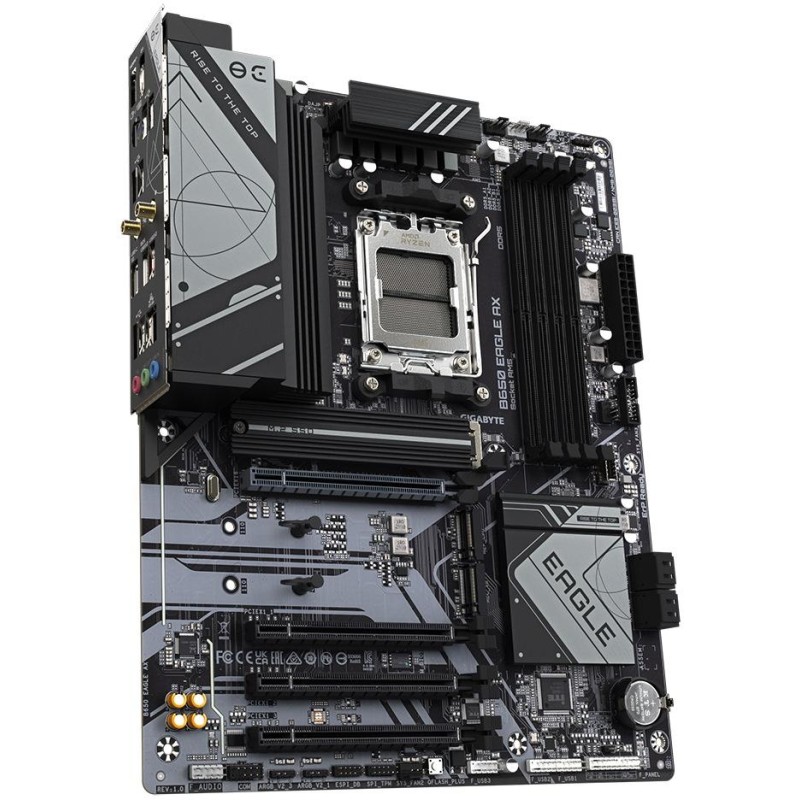

GIGABYTE B650 EAGLE AX
Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov AMD Ryzen série 9000/8000/7000 (pätica AM5)
Čipová sada
AMD B650
Pamäť
4× DDR5 pamäťový slot, podpora až 256 GB
Podpora DDR5 8000 (OC) / 7800 (OC) / 7600 (OC) / 7200 (OC) / 7000 (OC) / 6800 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 56 MT/s
Dvojkanálová architektúra pamäte
Podpora non-ECC, bez vyrovnávacej pamäte (1Rx8/ 2Rx8/ 1Rx16)
Podpora AMD Extended Profiles for Overclocking (EXPO)
Podpora Extreme Memory Profile (XMP)
Sloty
AMD CPU
1× PCIe 4.0 x16 slot
CPU Ryzen séria 8000 Phoenix 1 podporuje PCIe 4.0 x8 režim
CPU Ryzen séria 8000 Phoenix 2 podporuje PCIe 4.0 x4 režim
2× PCIe 3.0 x16 slot (podporuje x1 režim)
AMD B650 čipová sada
1× PCIe 3.0 x16 slot (podporuje x1 režim)
Grafika
1× HDMI 2.1 port, podporujúci max. rozlíšenie 4096 × 2160 pri 60 Hz
1× DisplayPort 1.4 port, podporujúci max. rozlíšenie 3840 × 2160 pri 144 Hz
Úložisko
AMD CPU
1× M.2 slot, M Key, pre jednotky typu 25110/22110/2580/2280 (PCIe 5.0 x4/x2 režim)
CPU Ryzen séria 8000 podporuje PCIe 4.0 x4/x2 režim
1× M.2 slot, M Key, pre jednotky typu 22110/2280 (PCIe 4.0 x2 režim)
AMD B650 čipová sada
1× M.2 slot, M Key, pre jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim)
4× SATA 6Gb/s port
Podpora RAID 0, RAID 1 a RAID 10 pre SATA a M.2 NVMe jednotky
USB
AMD CPU
2× USB 3.2 Gen2 (USB 3.1) port na zadnom paneli
1× USB-C 3.2 Gen1 (USB 3.0) port na zadnom paneli
4× USB 2.0 port na zadnom paneli
AMD B650 čipová sada
2× USB 3.2 Gen1 (USB 3.0) port dostupný cez interný USB konektor
1× USB-C 3.2 Gen1 (USB 3.0) port dostupný cez interný USB konektor
8× USB 2.0 port (2 porty na zadnom paneli, 6 portov dostupných cez interné USB konektory)
Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
LAN
1× Realtek Gigabit LAN radič
WLAN/ Bluetooth
Wi-Fi 802.11a/b/g/n/ac/ax
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.3
Interné konektory
1× 24pin ATX hlavný napájací konektor
1× 8pin ATX 12V napájací konektor
1× konektor ventilátora CPU
1× konektor ventilátora CPU/ pumpy vodného chladenia
2× konektor systémového ventilátora
1× konektor systémového ventilátora/ pumpy vodného chladenia
3× konektor adresovateľného RGB Gen2 LED pásky
1× konektor RGB LED pásky
3× M.2 slot, M Key
4× SATA 6 Gb/s konektor
1× konektor predného panelu
1× audio konektor predného panelu
1× USB-C 3.2 Gen1 (USB 3.0) konektor
1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)
3× USB 2.0 konektor (podporuje 6× USB 2.0 port)
1× TPM konektor (podporuje modul GC-TPM2.0 SPI/ GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI v2)
1× tlačidlo Q-Flash
1× konektor pre sériový port
1× prepojka Clear CMOS
Konektory na zadnom paneli
2× konektor Wi-Fi antény
1× DisplayPort
1× HDMI
1× PS/2 combo port klávesnice a myši
1× USB-C 3.2 Gen1(USB 3.0)
2× USB 3.2 Gen2 (USB 3.1)
6× USB 2.0
1× RJ-45
3× audio jack
Rozmery
30,5 × 24,4 cm
ATX formát
