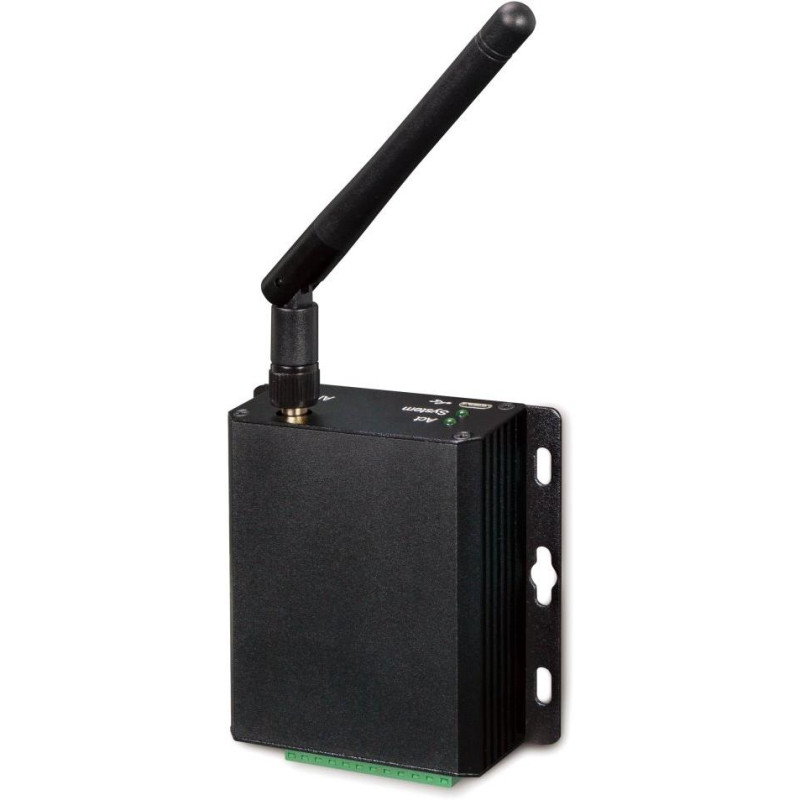

PLANETA LN1152
Wewnętrzny kontroler węzła LoRa , służący do zbierania danych z wielu czujników. Zawiera różne interfejsy wejścia/wyjścia, w tym wejścia analogowe, wejścia cyfrowe, wyjścia przekaźnikowe i porty szeregowe, co upraszcza wdrożenie i wymianę w sieciach LoRaWAN. Ponadto, LN1152 może wyzwalać różne warunki i akcje bez połączenia z siecią.
Dzięki przemysłowej konstrukcji i metalowej obudowie o stopniu ochrony IP30 urządzenie LN1152 ma szerokie zastosowanie w zastosowaniach wewnętrznych, takich jak inteligentny przemysł, automatyka budynkowa itp.
Interfejs komunikacyjny:
- 1x wejście cyfrowe, 1x wyjście cyfrowe, 1x RS-232, 1x RS-485
- konfiguracja microUSB (oprogramowanie PC)
Kontroler LoRaWAN LN1152, z wbudowanymi licznymi interfejsami przemysłowymi , łączy się ze wszystkimi typami czujników, liczników i innych urządzeń . Łączy również dane Modbus między sieciami szeregowymi i Ethernet za pośrednictwem LoRaWAN. LN1152 obsługuje protokół LoRaWAN klasy C , zapewniając pełną zgodność ze standardowymi bramkami LoRaWAN, w tym z serią PLANET LCG-300 (LCG-300W). Idealnie nadaje się do wdrożeń na dużą skalę w aplikacjach IoT, takich jak projekty automatyki budynkowej, inteligentne systemy pomiarowe, systemy HVAC itp. Dzięki licznym interfejsom, ten kontroler LoRaWAN doskonale nadaje się do modernizacji starszych zasobów do formatu obsługującego IoT.
- Łatwe podłączanie do wielu przewodowych czujników poprzez interfejs GPIO/RS-232/RS-485
- Transmisja na bardzo duże odległości (do 10 km przy bezpośredniej widoczności)
- Wyzwala różne warunki i działania
- Wbudowany system nadzorujący stabilność operacyjną
- Konstrukcja obudowy metalowej o szerokim zakresie temperatur pracy
- Kompatybilny ze standardowymi bramami LoRaWAN i serwerami sieciowymi
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Interfejs: 1x microUSB (konfiguracja), złącze zaciskowe 3,5 mm (1x wejście cyfrowe, 1x wyjście cyfrowe, 1x RS-232, 1x RS-485)
Projekt: montowany na ścianie
Zasilanie: zewnętrzny zasilacz DC 5-24 V (zasilanie w zestawie)
Temperatura pracy: -40 do +70 °C, wilgotność do 95%
Wymiary: 79 x 60 x 24 mm
Obsługiwane pasma LoRaWAN:
LN1152-868: IN865, EU868, RU864
LN1152-915: US915, AU915, KR920, AS923
Tryb pracy - OTAA/ABP Klasa C
Podręcznik
Inne pliki do pobrania
LoRa to jeden z protokołów sieci bezprzewodowych wykorzystywanych w świecie IoT (Internetu Rzeczy).
LoRaWAN (Long Range Wide Area Network) to kolejny protokół sieci bezprzewodowej o niskim poborze mocy, zaprojektowany do taniej i bezpiecznej komunikacji dwukierunkowej w Internecie Rzeczy. Wykorzystuje pasmo do 1 GHz , a prędkość transmisji wynosi od 0,3 GHz. kbps do 50 kbps.
Komunikacja między elementami końcowymi a bramami odbywa się w różnych pasmach częstotliwości i przy różnych szybkościach transmisji danych. Wybór szybkości transmisji danych jest kompromisem między zasięgiem komunikacji a długością wiadomości. Poszczególne strumienie komunikacyjne o różnych szybkościach transmisji danych nie zakłócają się wzajemnie (dzięki technologii rozproszonego widma) i tworzą zestaw „wirtualnych” kanałów, zwiększając przepustowość bramy.
Aby maksymalnie wydłużyć czas pracy baterii urządzenia końcowego i ogólną przepustowość sieci, serwer sieciowy LoRaWAN zarządza szybkością transmisji i wyjściem RF każdego urządzenia końcowego indywidualnie za pośrednictwem systemu adaptacyjnej szybkości transmisji danych (ADR).
LoRaWAN wyróżnia kilka klas urządzeń:
klasa A – urządzenia końcowe obsługują komunikację dwukierunkową (po każdym łączu w górę następują dwa okna odbioru danych)
klasa B – oprócz „wymuszonego” downlinku klasy A, urządzenia tej klasy otwierają nadzwyczajne okna odbiorcze o ustalonym czasie
Klasa C – okna odbiorcze są otwarte niemal bez przerwy i zamykane tylko podczas nadawania
