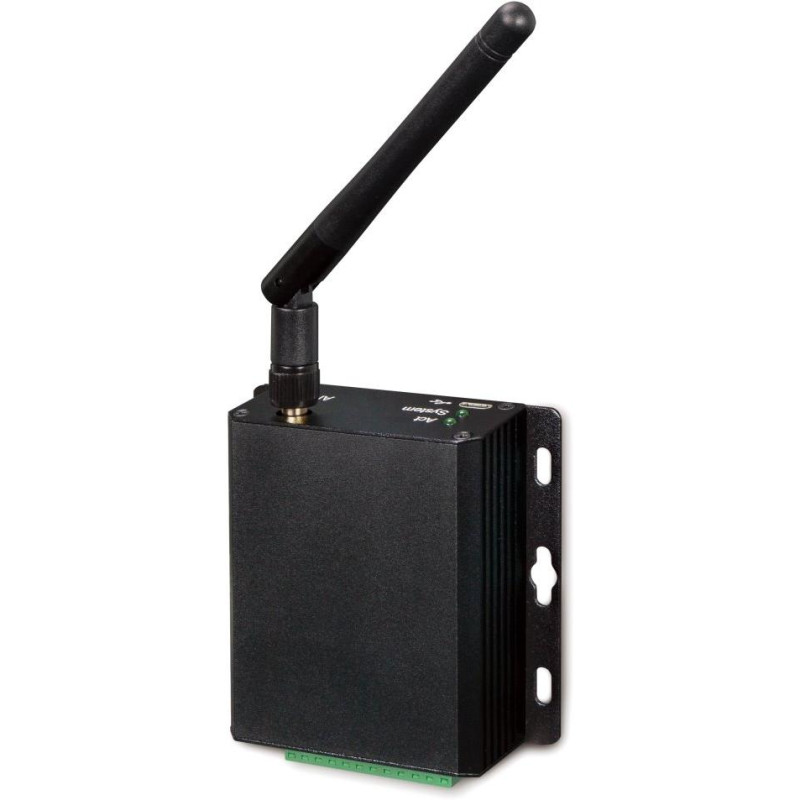

PLANET LN1152
Der Indoor -LoRa- Knotencontroller LN1152 dient der Datenerfassung von mehreren Sensoren. Er verfügt über verschiedene Ein-/Ausgabeschnittstellen, darunter analoge und digitale Eingänge, Relaisausgänge und serielle Schnittstellen, was die Installation und den Austausch in LoRaWAN-Netzwerken vereinfacht. Darüber hinaus kann der LN1152 auch ohne Netzwerkverbindung verschiedene Bedingungen und Aktionen auslösen.
Dank seines industriellen Designs und des IP30-Metallgehäuses eignet sich der LN1152 für vielfältige Anwendungen im Innenbereich, beispielsweise in der Smart Industry, der Gebäudeautomation usw.
Kommunikationsschnittstelle:
- 1x digitaler Eingang, 1x digitaler Ausgang, 1x RS-232, 1x RS-485
- microUSB-Konfiguration (PC-Software)
Der LoRaWAN-Controller LN1152 mit seinen zahlreichen integrierten Industrieschnittstellen verbindet sich mit Sensoren, Messgeräten und anderen Geräten aller Art . Er überbrückt Modbus-Daten zwischen seriellen und Ethernet-Netzwerken via LoRaWAN. Der LN1152 unterstützt das LoRaWAN-Class-C -Protokoll und ist somit vollständig kompatibel mit Standard-LoRaWAN-Gateways, einschließlich der PLANET LCG-300 (LCG-300W)-Serie. Er eignet sich ideal für den großflächigen Einsatz von IoT-Anwendungen wie Gebäudeautomation, Smart Metering, HLK-Systemen usw. Dank seiner vielfältigen Schnittstellen unterstützt dieser LoRaWAN-Controller die Modernisierung bestehender Systeme hin zu IoT-Funktionalität.
- Einfacher Anschluss mehrerer kabelgebundener Sensoren über GPIO/RS-232/RS-485-Schnittstelle
- Extrem weitreichende Übertragung (bis zu 10 km bei direkter Sicht)
- Löst verschiedene Bedingungen und Aktionen aus
- Eingebauter Überwachungsmechanismus für Betriebsstabilität
- Industrielles Metallgehäuse mit breitem Betriebstemperaturbereich
- Kompatibel mit Standard-LoRaWAN-Gateways und Netzwerkservern
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Schnittstellen: 1x microUSB (Konfiguration), 3,5 mm Klemmenblock (1x digitaler Eingang, 1x digitaler Ausgang, 1x RS-232, 1x RS-485)
Ausführung: Wandmontage
Stromversorgung: externes DC 5-24 V Netzteil (Netzteil im Lieferumfang enthalten)
Betriebstemperatur: -40 bis +70 °C, relative Luftfeuchtigkeit bis zu 95 %
Abmessungen: 79 x 60 x 24 mm
Unterstützte LoRaWAN-Bänder:
LN1152-868: IN865, EU868, RU864
LN1152-915: US915, AU915, KR920, AS923
Betriebsmodus - OTAA/ABP Klasse C
Handbuch
Weitere Downloads
LoRa ist eines der drahtlosen Netzwerkprotokolle, die in der Welt des IoT (Internet der Dinge) verwendet werden.
LoRaWAN (Long Range Wide Area Network) ist ein weiteres energiesparendes Funknetzwerkprotokoll, das für kostengünstige und sichere bidirektionale Kommunikation im Internet der Dinge entwickelt wurde. Es nutzt ein Frequenzband bis zu 1 GHz , und die Übertragungsrate beträgt dann 0,3 Mbit/s. kbps bis 50 kbps.
Die Kommunikation zwischen Endgeräten und Gateways erfolgt über verschiedene Frequenzbänder und Datenraten. Die Wahl der Datenrate stellt einen Kompromiss zwischen Reichweite und Nachrichtenlänge dar. Einzelne Kommunikationsströme mit unterschiedlichen Datenraten stören sich nicht gegenseitig (dank Spread-Spectrum-Technologie) und erzeugen eine Reihe „virtueller“ Kanäle, um die Kapazität des Gateways zu erhöhen.
Um die Akkulaufzeit der Endgeräte und die Gesamtkapazität des Netzwerks zu maximieren, steuert der LoRaWAN-Netzwerkserver die Übertragungsrate und die HF-Ausgangsleistung für jedes Endgerät individuell über ein adaptives Datenratensystem (ADR).
LoRaWAN unterscheidet mehrere Geräteklassen:
Klasse A – Endgeräte unterstützen bidirektionale Kommunikation (auf jeden Uplink folgen zwei Datenempfangsfenster).
Klasse B – zusätzlich zum „erzwungenen“ Downlink der Klasse A öffnen Geräte dieser Klasse zu einer festgelegten Zeit außerordentliche Empfangsfenster.
Klasse C – Die Empfangsfenster sind fast ständig geöffnet und schließen sich nur während der Übertragung.
