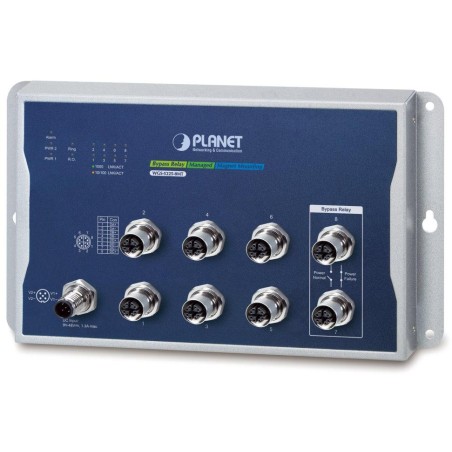

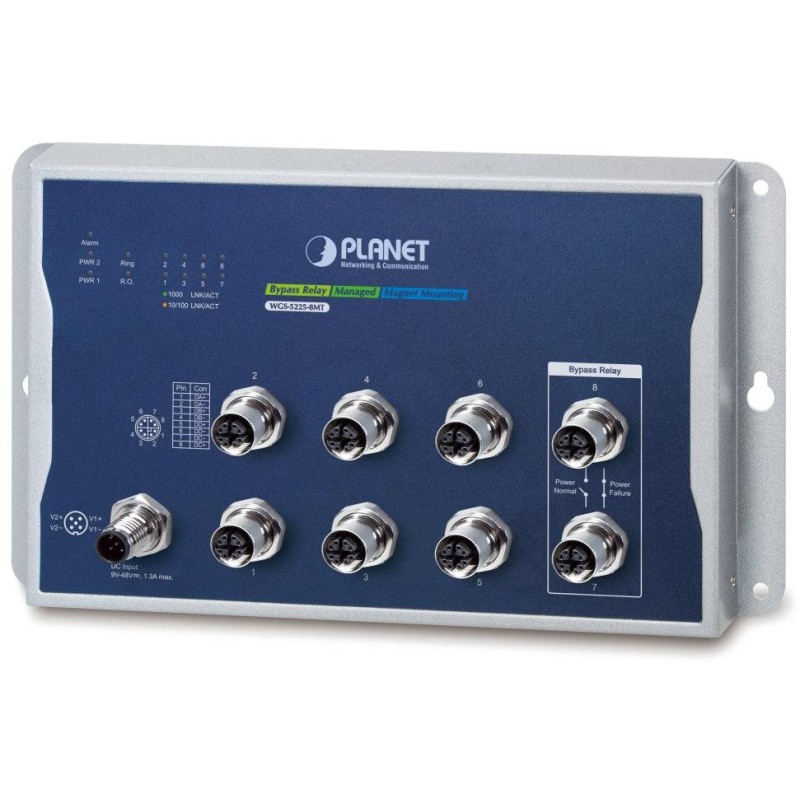

PLANETA WGS-5225-8MT
Zarządzalny przemysłowy przełącznik M12 z zaawansowanym przełączaniem L2+/L4 i zabezpieczeniami + statycznym routingiem VLAN L3 (IPv4 i IPv6) i obsługą trybu Bypass (1 para).
8x 10/100/1000 Base-T M12 (8-stykowe żeńskie, kodowanie X), 1x port zasilania M12 (5-stykowe męskie, kodowanie A), przepustowość przełącznika 16 Gb/s, przepustowość 11,9 Mpps (pakiety 64-bajtowe), 4 tys. adresów MAC, bufor 4 Mb, obsługa 10k JumboFrame.
Montaż na ścianie (stały/magnetyczny) lub na szynie DIN bezpośrednio w rozdzielnicach, metalowa konstrukcja IP40 , konstrukcja odporna na upadki i wibracje, zastosowanie mobilne zgodnie z normą EN50155, ochrona ESD do 6 kV, bez wentylatorów (wentylatorless), redundantne zasilanie DC 9-48 V (adapter nie jest dołączony).
Przełączniki Ethernet przemysłowe są przeznaczone do wymagających warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Wersje przełączników serii o rozszerzonym zakresie temperatur i wodoodpornej konstrukcji z możliwością zastosowania w pojazdach zgodnie z normą EN50155 .
Web/Telnet/SNMP v1/v2c, SSH v2, TLS v1.2, SNMP v3 , statyczny routing L3 (L2+), VLAN, 802.1Q, filtr ACL, QoS, menedżer pasma, kontrola przez IP/MAC/Ethertype/protokół/VLAN/DSCP/filtry 802.1p, agregacja łączy LACP, IGMP v1/v2/v3, 802.1x, RADIUS, TACACS+, Modbus TCP, czas odzyskiwania danych pierścienia ERPS <10 ms (ITU-T G.8032), obsługa zegara transparentnego 1588 PTP v2 , obsługa trybu Bypass , cyberbezpieczeństwo.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8x 10/100/1000 Base-T M12 (8-stykowe żeńskie z kodowaniem X), 1x port zasilania M12 (5-stykowe męskie z kodowaniem A)
Pamięć: 4k adresów MAC, bufor 4 Mb
Przepustowość: magistrala 16 Gbps, operacyjna 11,9 Mpps (64B)
Obsługa transmisji: JumboFrame 10kB
Wersja protokołu IP: IPv4, IPv6
Wykonanie: montaż na ścianie, montaż na szynie DIN
Zasilanie: DC 9-48 V, redundantne, całkowity pobór mocy do 11,04 W (zasilacz nie jest dołączony)
Ochrona: ESD do 6 kV
Temperatura pracy: -40 do +75 °C, wilgotność do 95%
Wymiary: 245 x 140 x 24,4 mm
Waga: 1 kg
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Funkcje administracyjne:
Zarządzanie: Telnet, Web, SSH v2, TLS v1.2, SNMP v1/v2c/v3
Kontrola dostępu: ACL oparta na IP/MAC/Ethertype/protokole/VLAN/DSCP/802.1p, do 256 reguł
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN, IPv4/IPv6
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP i innych atrybutów
MAC ACL, filtrowanie ruchu według adresu MAC i innych atrybutów
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, znaczniki 802.1p lub 802.1Q (znacznik VLAN)
Obsługa sieci VLAN:
IEEE 802.1Q
do 4 tys. grup VLAN, do 4095 identyfikatorów VLAN
Tunelowanie Q-w-Q (802.1ad)
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN oparta na adresie MAC
Podsieć IPSieć VLAN oparta na technologii Ethernet
Sieć VLAN głosowa
MVR (rejestracja sieci VLAN multicast)
GVRP
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół IEEE 802.1s Multiple Spanning Tree, według VLAN
Dublowanie portów: RX, TX, RX+TX, wiele do jednego
Agregacja łączy: IEEE 802.3ad LACP/Static Trunk, 8 portów w 4 grupach
Multicast IGMP: IGMP v1/v2/v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, RADIUS, MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: nie
