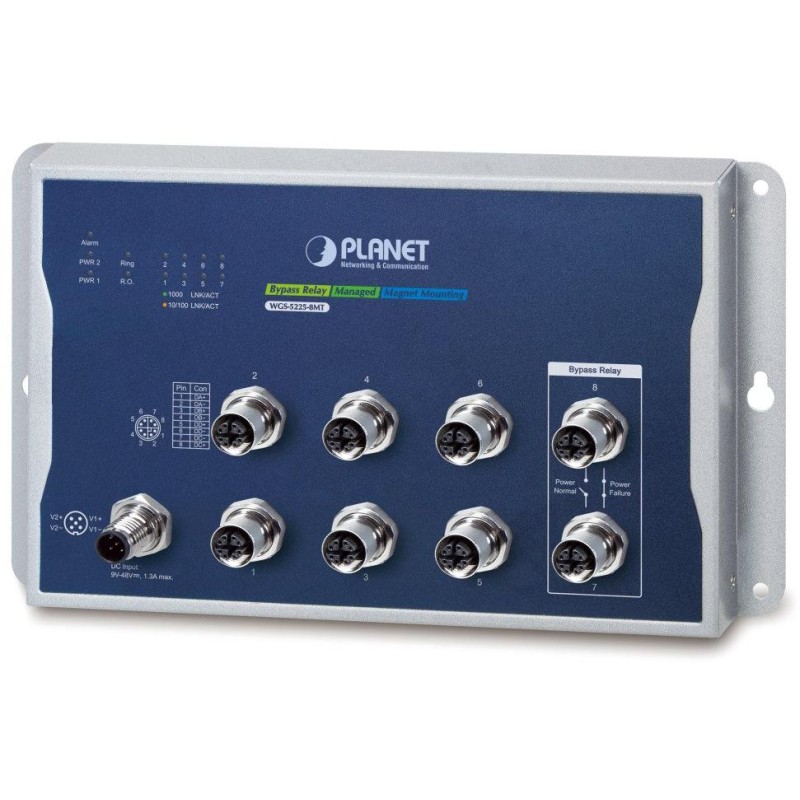

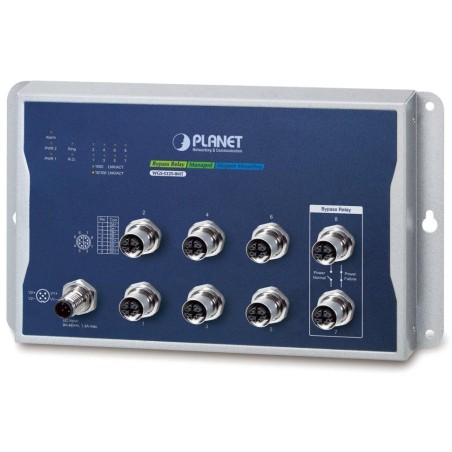

PLANET WGS-5225-8MT
Verwaltbarer industrieller M12- Switch mit erweitertem L2+/L4 -Switching und Sicherheit + statisches L3-Software-VLAN-Routing (IPv4 und IPv6) und Unterstützung für Bypass-Modus (1 Paar).
8x 10/100/1000 Base-T M12 (8-polige X-codierte Buchse), 1x M12-Stromanschluss (5-poliger A-codierter Stecker), Switch-Kapazität 16 Gbit/s, Durchsatz 11,9 Mpps (64-Byte-Pakete), 4.000 MAC-Adressen, 4-MB-Puffer, 10.000 JumboFrame-Unterstützung.
Montage an der Wand (fest/magnetisch) oder auf einer Hutschiene direkt im Verteiler, Metallausführung IP40 , der Aufbau ist sturz- und vibrationsfest, mobiler Einsatz nach EN50155, ESD-Schutz bis 6 kV, lüfterlos (fanless), redundante Stromversorgung DC 9-48 V (Adapter nicht im Lieferumfang enthalten).
Industrielle Ethernet-Switches sind für anspruchsvolle Betriebsbedingungen mit einem breiten Temperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt. Versionen der Switches der Serie mit erweitertem Temperaturbereich und wasserdichtem Design ermöglichen den Einsatz in Fahrzeugen gemäß EN50155 .
Web/Telnet/SNMP v1/v2c, SSH v2, TLS v1.2, SNMP v3 , statisches L3-Routing (L2+), VLAN, 802.1Q, ACL-Filter, QoS, Bandbreitenmanager, Steuerung durch IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p-Filter, LACP-Link-Aggregation, IGMP v1/v2/v3, 802.1x, RADIUS, TACACS+, Modbus TCP, ERPS-Ring-Datenwiederherstellungszeit <10 ms (ITU-T G.8032), Unterstützung für 1588 PTP v2 Transparent Clock , Unterstützung für Bypass-Modus , Cybersicherheit.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 8x 10/100/1000 Base-T M12 (8-polige X-kodierte Buchse), 1x Stromanschluss M12 (5-poliger A-kodierter Stecker)
Speicher: 4k MAC-Adressen, 4 MB Puffer
Durchsatz: 16 Gbit/s Bus, betriebsbereit 11,9 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10kB
IP-Protokollversion: IPv4, IPv6
Ausführung: Wandmontage, Hutschienenmontage
Stromversorgung: DC 9-48 V, redundant, Gesamtleistungsaufnahme bis zu 11,04 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 245 x 140 x 24,4 mm
Gewicht: 1 kg
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
Verwaltungsfunktionen:
Verwaltung: Telnet, Web, SSH v2, TLS v1.2, SNMP v1/v2c/v3
Zugriffskontrolle: ACL basierend auf IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p, bis zu 256 Regeln
L3 statisches Routing: 32 Regeln, 8 VLAN-Schnittstellen, IPv4/IPv6
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse und anderen Attributen
MAC ACL, Verkehrsfilterung nach MAC-Adresse und anderen Attributen
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags (VLAN-Tag)
VLAN-Unterstützung:
IEEE 802.1Q
bis zu 4k VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling (802.1ad)
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
IP-SubnetzEthernet-basiertes VLAN
Sprach-VLAN
MVR (Multicast-VLAN-Registrierung)
GVRP
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll, per VLAN
Portspiegelung: RX, TX, RX+TX, viele zu eins
Link Aggregation: IEEE 802.3ad LACP/Static Trunk, 8 Ports in 4 Gruppen
IGMP-Multicast: IGMP v1/v2/v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS, MAC
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: nein
