PLANETA CS-6303R

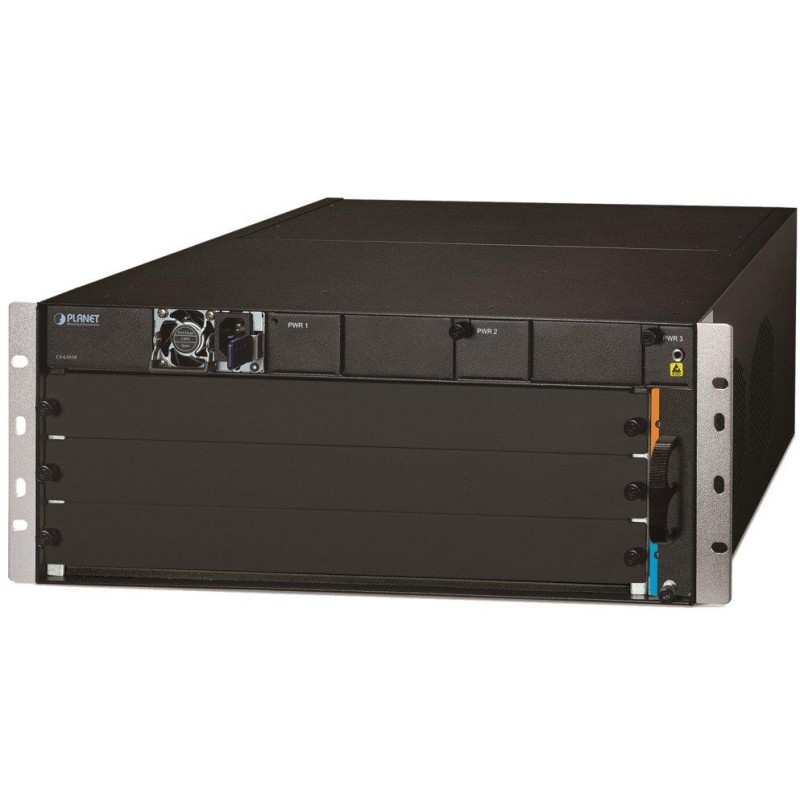

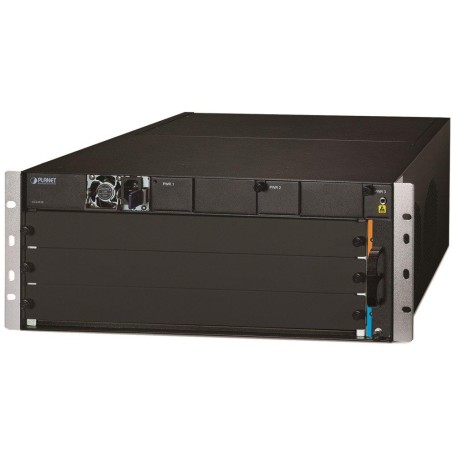

Zdjęcie poglądowe - Urządzenie dostarczane jest bez modułu zarządzającego.
Przełącznik Modular Core Layer Routing Switch CS-6303R został zaprojektowany specjalnie do zastosowań sieciowych na dużą skalę , np. w przedsiębiorstwach, kampusach, siedzibach głównych, u dostawców usług internetowych lub w centrach danych, w których wymagana jest elastyczna konfiguracja, duża pojemność, wysoka gęstość, maksymalna niezawodność i zaawansowane zarządzanie ruchem danych.
Przełącznik modułowy, 3 gniazda na opcjonalne moduły (1 gniazdo przełącznika, 1 gniazdo zarządzania, 1 gniazdo przełącznika/zarządzania), wysokość 4U , redundantne zasilanie (3 gniazda), dostarczany z jednym zasilaczem o mocy 350 W.
Maksymalna konfiguracja:
- 120× 10/100/1000 Base-T RJ-45
- 120× 100/1000 Base-SX/LX SFP
- 40× 10G SFP+
- 8×40G QSFP+
- 48× GPON
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: zgodnie z zainstalowanymi modułami
Pamięć: 32 tys. adresów MAC, bufor 32 MB
Przepustowość: magistrala 1,47 Tbps, operacyjna przepustowość 552 Mpps (64B)
Pamięć: 64MB Flash, 1GB RAM
Obsługa transmisji: JumboFrame 9kB
Wersja protokołu IP: IPv4, IPv6
Konstrukcja: modułowa, wysokość 4U
Zasilanie: 3 gniazda zasilania AC 100-240 V (w zestawie 1 zasilacz 350 W)
Temperatura pracy: 0 do +50 °C
Wymiary: 482,6 × 376,2 × 178,2 mm
Waga: 11 kg (bez modułów i zasilacza)
Funkcje administracyjne:
Zarządzanie: Konsola, Telnet, Web, SNMP v1/v2c/v3, SSH v2, SSL v3
Kontrola dostępu: ACL oparta na IP/MAC/czasie/sporcie/dport/protokole/ToS/pierwszeństwie, filtr wejściowy do 2560 rekordów, filtr wyjściowy do 1024 rekordów
Trasowanie L3: maks. 256 interfejsów VLAN dla IPv4/IPv6, RIP v1/v2, RIPng, OSPF v2/v3, BGP (Border Gateway Protocol), trasowanie statyczne, BGP4+, PIM-DM i PIM-SM, PIM-SSM
Filtr ACL:
IP ACL, filtrowanie ruchu według adresu IP
MAC ACL, filtrowanie ruchu według adresu MAC
ACL czasowy, filtrowanie ruchu według czasu
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według adresu IP, adresu MAC, identyfikatora VLAN, TOS, pierwszeństwa, DiffServ, DSCP, priorytetu 802.1p CoS + obsługa Weighted Round Robin (WRR) i Strict priority (SP)
Obsługa sieci VLAN:
Znacznik VLAN 802.1Q
do 4k grup VLAN
802.1ad Q-in-Q VLAN stacking/tunelowanie
Prywatna sieć VLAN
GVRP do zarządzania sieciami VLAN
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Agregacja łączy: IEEE 802.3ad LACP
Multicast: IGMP v1/v2/v3, obsługa trybu kwerendy IGMP, MLD v1/v2, obsługa grup MLD/IGMP do 8k, obsługa rejestru Multicast VLAN (MVR)
Uwierzytelnianie podłączonych urządzeń: TACACS+ i IPv4/IPv6 przez RADIUS
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, SFP-DDM (Digital Diagnostic Monitor)
