PLANET CS-6303R

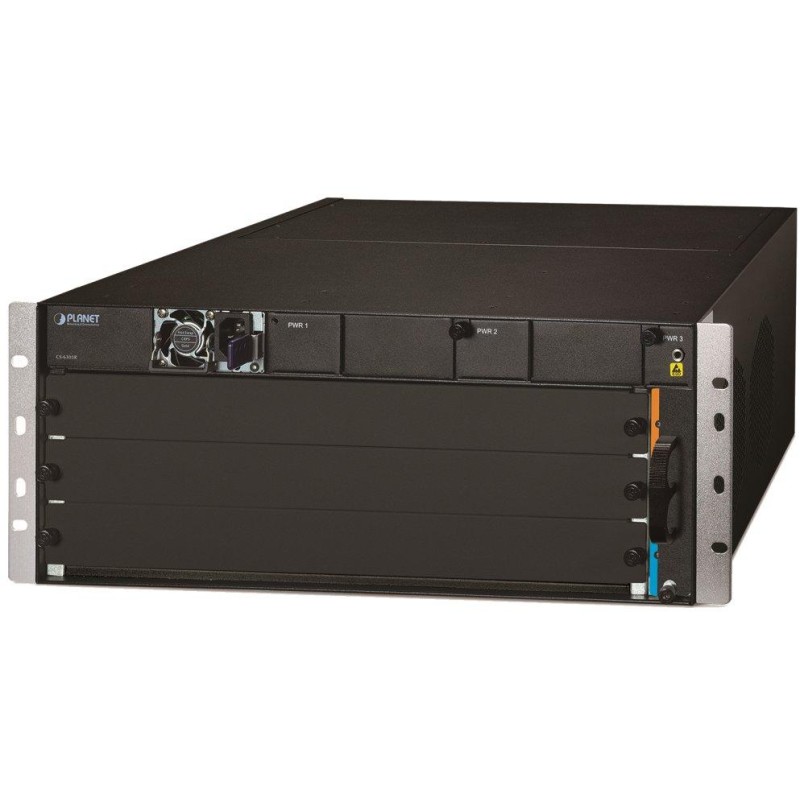

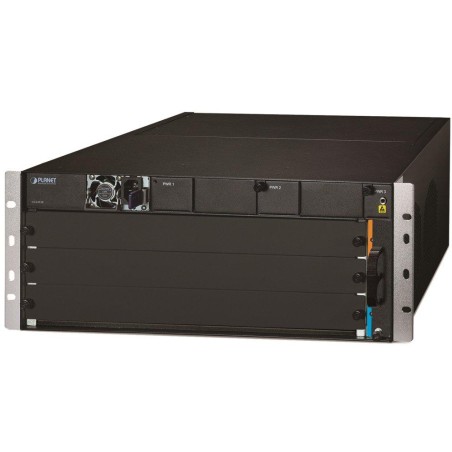

Illustratives Foto - Das Gerät wird ohne Managementmodul geliefert.
Der modulare Core Layer Routing Switch CS-6303R ist speziell für groß angelegte Netzwerkanwendungen wie Unternehmen, Campusgelände, Hauptsitze, ISPs oder Rechenzentren konzipiert, wo flexible Konfiguration, große Kapazität, hohe Dichte, maximale Zuverlässigkeit und erweitertes Datenverkehrsmanagement erforderlich sind.
Modularer Switch, 3× Steckplätze für optionale Module (1× Switch-Steckplatz, 1× Management-Steckplatz, 1× Switch-/Management-Steckplatz), 4HE Höhe, redundante Stromversorgung (3 Steckplätze), Lieferung mit einem 350-W-Netzteil .
Maximale Konfiguration:
- 120× 10/100/1000 Base-T RJ-45
- 120× 100/1000 Base-SX/LX SFP
- 40× 10G SFP+
- 8× 40G QSFP+
- 48× GPON
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: je nach installierten Modulen
Speicher: 32k MAC-Adressen, 32 MB Puffer
Durchsatz: 1,47 Tbps Bus, 552 Mpps betriebsbereit (64B)
Speicher: 64 MB Flash, 1 GB RAM
Übertragungsunterstützung: JumboFrame 9kB
IP-Protokollversion: IPv4, IPv6
Design: modular, 4HE Höhe
Stromversorgung: 3x AC 100-240 V Netzteilsteckplätze (1x 350 W Netzteil im Lieferumfang enthalten)
Betriebstemperatur: 0 bis +50 °C
Abmessungen: 482,6 × 376,2 × 178,2 mm
Gewicht: 11 kg (ohne Module und Netzteil)
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web, SNMP v1/v2c/v3, SSH v2, SSL v3
Zugriffskontrolle: ACL basierend auf IP/MAC/Zeit/Sport/D-Port/Protokoll/ToS/Precedence, Eingangsfilter bis zu 2560 Datensätze, Ausgangsfilter bis zu 1024 Datensätze
L3-Routing: max. 256 VLAN-Schnittstellen für IPv4/IPv6, RIP v1/v2, RIPng, OSPF v2/v3, BGP (Border Gateway Protocol), statisches Routing, BGP4+, PIM-DM und PIM-SM, PIM-SSM
ACL-Filter:
IP-ACL, Verkehrsfilterung nach IP-Adresse
MAC ACL, Verkehrsfilterung nach MAC-Adresse
Zeit-ACL, Verkehrsfilterung nach Zeit
QoS-Verkehrspriorisierung: 8 Ebenen, Verkehrspriorisierung nach IP, MAC, VLAN-ID, TOS, Precedence, DiffServ, DSCP, 802.1p-Priorität CoS + Unterstützung für Weighted Round Robin (WRR) und Strict Priority (SP)
VLAN-Unterstützung:
802.1Q VLAN-Tag
bis zu 4k VLAN-Gruppen
802.1ad Q-in-Q VLAN-Stacking/Tunneling
Privates VLAN
GVRP für VLAN-Verwaltung
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Link Aggregation: IEEE 802.3ad LACP
Multicast: IGMP v1/v2/v3, Unterstützung für IGMP-Abfragemodus, MLD v1/v2, Unterstützung für bis zu 8.000 MLD/IGMP-Gruppen, Unterstützung für Multicast VLAN Register (MVR)
Authentifizierung verbundener Geräte: TACACS+ und IPv4/IPv6 über RADIUS
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, SFP-DDM (Digital Diagnostic Monitor)
