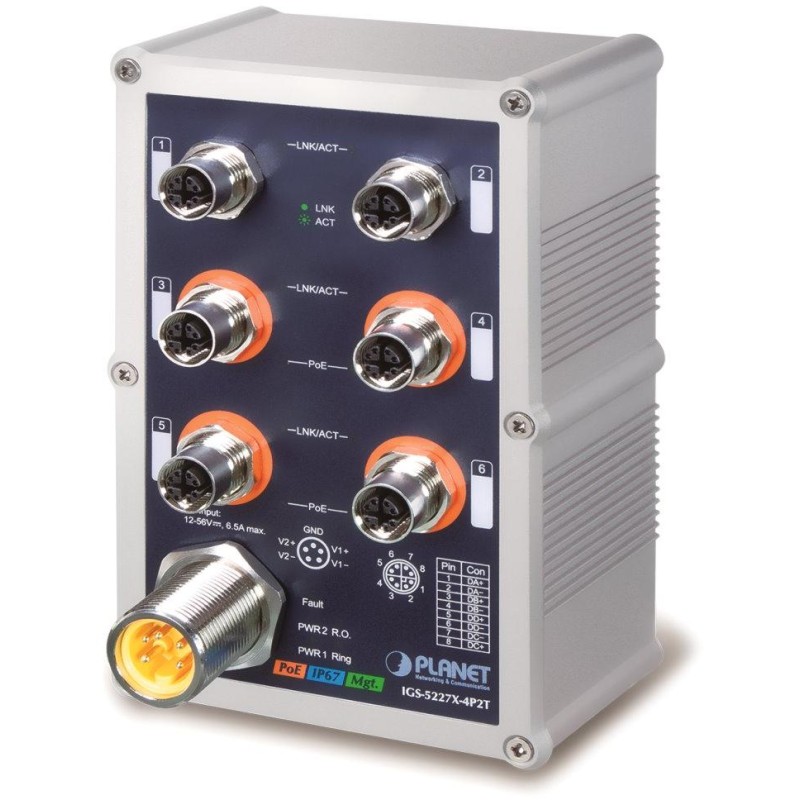

PLANETA IGS-5227X-4P2T
Przemysłowy, zarządzalny przełącznik L2/L3 PoE+ , 6 portów 1000 Base-T M12 (8-stykowe, żeńskie, kodowanie X), 1 port M23 (5-stykowe, męskie, kodowanie A), 4 wtryskiwacze PoE IEEE 802.3af/at (porty 3 do 6), do 36 W na port, moc wyjściowa do 144 W (w zależności od zasilacza), instalacja mobilna zgodna z normą EN50155.
Wodoodporność z ochroną IP67 , obudowa aluminiowa, rozszerzony zakres temperatur pracy od -40 do +75 °C , zabezpieczenie ESD do 6 kV, montaż na szynie DIN lub na ścianie, zastosowania mobilne zgodne z normą EN50155, podwójne redundantne zasilanie DC 12-56 V (M23) .
Konsola, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2, statyczny routing L3 , VLAN, IGMP v3, MLD v1/v2, 802.1x, RADIUS, TACACS+, pierścień ERPS (ITU G.8032) , Spanning Tree, QoS, DHCP Snooping, agregacja łączy, diagnostyka okablowania, obsługa Modbus TCP dla aplikacji SCADA i HMI, 1588 v2 PTP (Precision Time Protocol), GARP VLAN Registration Protocol (GVRP), obsługa Link Layer Discovery Protocol (LLDP), zgodność z Cisco Uni-directional Link Detection (UDLD), obsługa ONVIF do współpracy z urządzeniami do monitoringu wideo IP.
Przełączniki Ethernet przemysłowe są przeznaczone do wymagających warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Wersje przełączników serii o rozszerzonym zakresie temperatur i wodoodpornej konstrukcji z możliwością zastosowania w pojazdach zgodnie z normą EN50155 .
Są one łatwo instalowane na standardowej szynie DIN lub bezpośrednio na ścianie i umożliwiają wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP). Ich wielką zaletą jest wydłużony średni czas między awariami (MTBF)!
Przełączniki serii IGS-5227 są bardzo wytrzymałe, wodoodporne, mają klasę ochrony IP67 i są zaprojektowane w obudowie aluminiowej. Porty Ethernet wykorzystują specjalne przemysłowe wodoodporne złącza M12 z ochroną ESD przed wyładowaniami elektrostatycznymi.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 6x 1000 Base-T M12 (8-stykowe żeńskie z kodowaniem X), 1x port M23 (5-stykowe męskie z kodowaniem A)
Pamięć: 8 tys. adresów MAC (adresy z automatycznym uczeniem się i starzeniem), bufor 4 Mb
Przepustowość: magistrala 12 Gbps, operacyjna 8,9 Mpps (64B)
Obsługa transmisji: JumboFrame 9kB
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: podwójne DC 12-56 V, redundantne, możliwość podłączenia z dwóch różnych źródeł (brak w zestawie), całkowity pobór mocy do 6,7 W (bez PoE)
Ochrona: ESD do 6 kV, zabezpieczenie przed odwrotną polaryzacją
Temperatura pracy: -40 do +75 °C, wilgotność do 95%
Wymiary: 163 x 103 x 68,2 mm
Waga: 1151g
Funkcje administracyjne:
Zarządzanie: Konsola, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN
Filtr ACL:
IP ACL, filtrowanie ruchu według adresu IP
MAC ACL, filtrowanie ruchu według adresu MAC
Priorytetyzacja ruchu QOS: 8 poziomów opartych na ścisłym priorytecie i WRR, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, priorytet 802.1p lub znacznik VLAN 802.1Q
Kształtowanie portów do kontroli przepustowości wejściowej i wyjściowej (kształtowanie wejścia i limit przepustowości wyjściowej) dla poszczególnych portów
Obsługa sieci VLAN:
Sieć VLAN oznaczona 802.1Q
do 4 tys. grup VLAN, do 4095 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Tłumaczenie VLAN
Sieć VLAN głosowa
GVRP
Rejestracja sieci VLAN multicast (MVR)
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, RX+TX, wiele do jednego
Agregacja łączy: IEEE 802.3ad LACP, 3 grupy po 2 porty
Multicast IGMP: IGMP v1/v2/v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS), TACACS+, powiązanie IP/MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Funkcja PoE:
Całkowita moc wyjściowa: maks. 144 W (w zależności od zasilacza), IEEE 802.3at/af
144 W dla prądu stałego 48-56 V
90 W dla prądu stałego 18-47 V
60 W dla prądu stałego 12-17 V
Liczba wtryskiwaczy: 4
Typ zasilania: End-span
Funkcje zaawansowane:
PD Alive Sprawdzenie
automatyczne wykrywanie zasilanego urządzenia
zintegrowany harmonogram do planowanego wyłączania zasilanych elementów końcowych
Monitorowanie i zarządzanie PoE
Rozszerzenie PoE
Tryb PoE Legacy
Sąsiedzi LLDP PoE
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP (w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania)
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia (IEC-60068-2-27), krótkotrwałe przyspieszenie 50g, długotrwałe 4g
