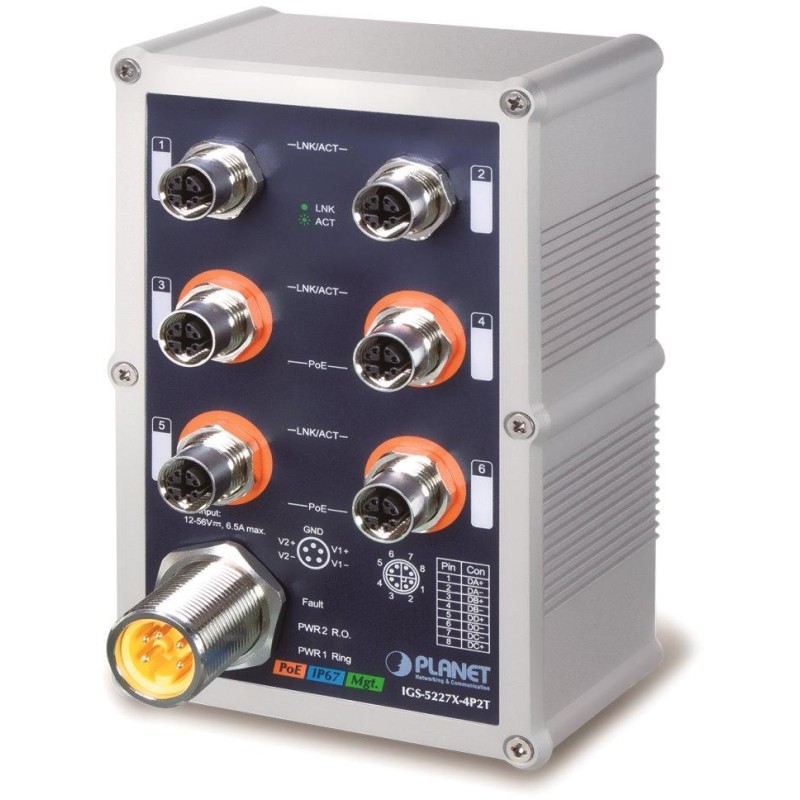

PLANET IGS-5227X-4P2T
Industrieller PoE+ managebarer L2/L3- Switch, 6x 1000 Base-T M12- Port (8-polige X-kodierte Buchse), 1x M23- Port (5-poliger A-kodierter Stecker), 4 PoE-Injektoren IEEE 802.3af/at (Ports 3 bis 6), bis zu 36 W/Port, Leistungsabgabe bis zu 144 W (je nach Netzteil), mobile Installation gemäß EN50155.
Wasserdicht mit IP67- Schutz, Aluminiumgehäuse, erweiterter Betriebstemperaturbereich -40 bis +75 °C , ESD-Schutz bis 6 kV, Hutschienen- oder Wandmontage, mobile Anwendungen gemäß EN50155, doppelt redundante Stromversorgung DC 12-56 V (M23) .
Konsole, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2, statisches L3-Routing , VLAN, IGMP v3, MLD v1/v2, 802.1x, RADIUS, TACACS+, ERPS-Ring (ITU G.8032) , Spanning Tree, QoS, DHCP-Snooping, Leitungsaggregation, Verkabelungsdiagnose, Modbus TCP- Unterstützung für SCADA- und HMI-Anwendungen, 1588 v2 PTP (Precision Time Protocol), GARP VLAN Registration Protocol (GVRP), Unterstützung für Link Layer Discovery Protocol (LLDP), kompatibel mit Cisco Uni-directional Link Detection (UDLD), ONVIF- Unterstützung für die Zusammenarbeit mit Video-IP-Überwachungsgeräten.
Industrielle Ethernet-Switches sind für anspruchsvolle Betriebsbedingungen mit einem breiten Temperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt. Versionen der Switches der Serie mit erweitertem Temperaturbereich und wasserdichtem Design ermöglichen den Einsatz in Fahrzeugen gemäß EN50155 .
Sie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen). Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!
Die Switches der IGS-5227-Serie sind sehr robust, wasserdicht nach IP67 und verfügen über ein Aluminiumgehäuse. Die Ethernet-Ports verwenden spezielle, wasserdichte M12-Steckverbinder mit ESD-Schutz gegen elektrostatische Entladung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 6 x 1000 Base-T M12 (8-polige X-kodierte Buchse), 1 x M23-Anschluss (5-poliger A-kodierter Stecker)
Speicher: 8.000 MAC-Adressen (Autolearning- und Autoaging-Adressen), 4 MB Puffer
Durchsatz: 12 Gbit/s Bus, betriebsbereit 8,9 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9kB
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: Dual DC 12-56 V, redundant, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Gesamtleistungsaufnahme bis zu 6,7 W (ohne PoE)
Schutz: ESD bis 6 kV, Verpolungsschutz
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 163 x 103 x 68,2 mm
Gewicht: 1151 g
Verwaltungsfunktionen:
Verwaltung: Konsole, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter:
IP-ACL, Verkehrsfilterung nach IP-Adresse
MAC ACL, Verkehrsfilterung nach MAC-Adresse
Priorisierung des Verkehrs QBetriebssystem: 8 Ebenen basierend auf strikter Priorität und WRR, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p-Priorität oder 802.1Q VLAN-Tag
Port-Shaper zur Bandbreitenkontrolle (Ingress Shaper und Egress Rate Limit) für einzelne Ports
VLAN-Unterstützung:
802.1Q getaggtes VLAN
bis zu 4k VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
VLAN-Übersetzung
Sprach-VLAN
GVRP
Multicast-VLAN-Registrierung (MVR)
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, RX+TX, Viele-zu-1
Link Aggregation: IEEE 802.3ad LACP, 3 Gruppen mit je 2 Ports
IGMP-Multicast: IGMP v1/v2/v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS), TACACS+, IP/MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, ermittelt die Länge der Verkabelung und mögliche Entfernung zum Fehler
PoE-Funktion:
Gesamtleistungsabgabe: max. 144 W (abhängig vom Netzteil), IEEE 802.3at/af
144 W für DC 48–56 V
90 W für DC 18–47 V
60 W für DC 12–17 V
Anzahl der Injektoren: 4
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
PD-Alive-Check
automatische Erkennung des eingeschalteten Geräts
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
PoE-Überwachung und -Verwaltung
PoE-Erweiterung
PoE Legacy-Modus
LLDP PoE-Nachbarn
Erkennung der Aktivität eingeschalteter Geräte mittels ICMP (bei ausbleibender Reaktion kann durch Abschalten der Stromversorgung ein Neustart erfolgen)
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung (IEC-60068-2-27), kurzfristige Beschleunigung 50g, langfristig 4g
