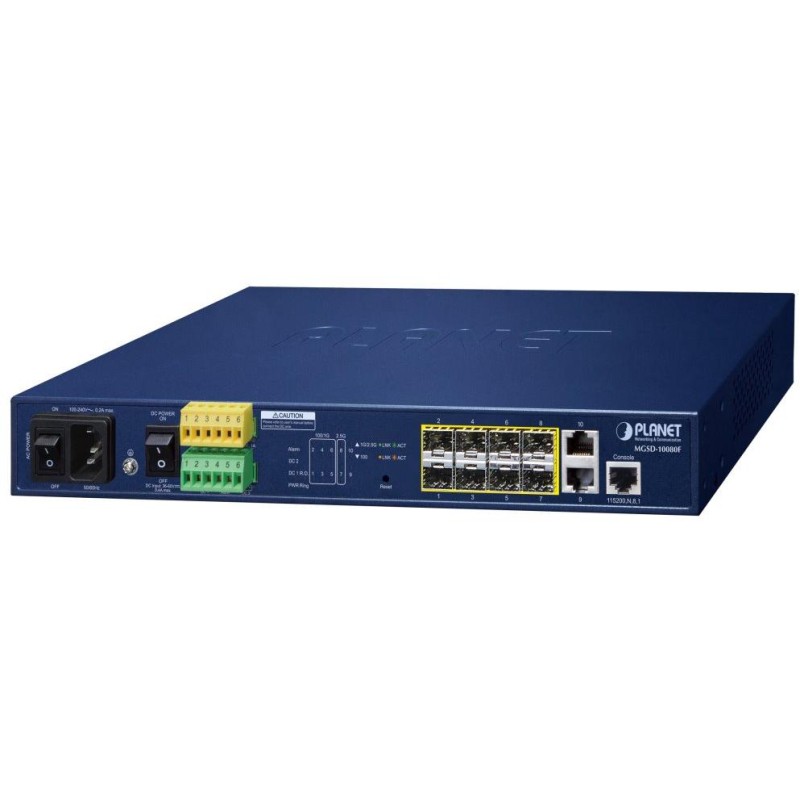

PLANETA MGSD-10080F
Administracyjny przełącznik IPv4/IPv6, 8 gniazd na moduły SFP (2× 100/1000/2500BASE-X + 6× 1000BASE-SX/LX/BX), obsługa SFP-DDM , 2× RJ-45 (10/100/1000BASE-T), 2× DI + 2× DO i port konsoli (szeregowy RJ-45 - DB9).
VLAN 802.1Q, IGMPv3, QoS , LACP, STP/RSTP/MSTP, DHCP Snooping, Shaper, statyczny routing na warstwie 3, powiązanie IP+MAC, RADIUS 802.1x, IP/MAC-ACL, SNMP v1/v2/v3, SSH/SSL, obsługa IPv6/IPv4, ERPS Ring — czas odzyskiwania transmisji danych wynosi mniej niż 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Obudowa do montażu w szafie typu rack, bez wentylatora, z podwójnym zasilaniem AC+DC .
Zarządzany przełącznik optyczny SFP przeznaczony do zastosowań w sieciach na dużą skalę, telekomunikacji i dla dostawców usług telewizyjnych ISP lub IPTV. Jego fizyczna i trwała konstrukcja sprawia, że nadaje się do bezpośredniej instalacji w szafach dystrybucyjnych trasowych lub końcowych. Urządzenie może pracować w zakresie temperatur od -10 do +60 °C, może być zasilane redundantnie, ma cyfrowy interfejs I/O, a wszystkie porty są dostępne z panelu przedniego.
Przełącznikiem można zarządzać za pomocą protokołów IPv4 i IPv6, SNMPv3 i bezpiecznie na szyfrowanej warstwie SSL/SSH. Funkcje obejmują funkcje odpowiednie do integracji w centrach danych lub do połączenia i bezpiecznej pracy użytkowników końcowych, możliwe jest kontrolowanie ruchu na podstawie QoS, filtrowanie i autoryzowanie dostępu za pomocą ACL (Access Control List) oraz fizyczna aktywacja portów na podstawie uwierzytelniania na serwerze RADIUS przy użyciu protokołu IEEE 802.1x.
Routing VLAN oprogramowania na warstwie 3 IPv4 i IPv6 dla bezpiecznego i elastycznego zarządzania
Urządzenie MGSD-10080F nie tylko zapewnia bardzo wysoką wydajność transmisji i doskonałe technologie warstwy 2, ale także funkcję programowego routingu VLAN IPv4/IPv6, która umożliwia krzyżowanie różnych sieci VLAN i różnych adresów IP, zapewniając wysoce bezpieczne, elastyczne zarządzanie i łatwiejsze korzystanie z sieci.
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 2x RJ-45 10/100/1000BASE-T, 2x SFP 100/1000/2500BASE-X, 6x 1000BASE-SX/LX/BX, 1x port konsoli RJ-45 (RS-232), 2x DI, 2x DO
Pamięć: 8 tys. adresów MAC, 256 Mb SDRAM, 64 Mb flash
Przepustowość: magistrala 26 Gbps, operacyjna 19,3 Mpps (64B)
Obsługa transmisji: JumboFrame 9KB
Wersja protokołu IP: IPv4, IPv6
Projekt: do montażu w szafie 1U
Zasilanie: wewnętrzne 100–240 V/50–60 Hz AC, podwójne 36–60 V DC, całkowity pobór mocy do 11,2 W
Ochrona: ESD do 6 kV
Temperatura pracy: -10 do +60 °C
Wymiary: 330 × 155 × 43,5 mm
Waga: 1661g
Funkcje administracyjne:
Zarządzanie: Konsola, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 123 reguły
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN, IPv4/IPv6
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP, DSCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, 802.1p lub tagi 802.1Q
Ustawienia
kształtowania portu w zakresie od 100 Kbps do 1000 Mb/s
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
Sieć VLAN oparta na podsieci IP
VLAN oparty na protokole
Sieć VLAN głosowa
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba, monitor 1 do 1
Agregacja łączy: IEEE 802.3ad LACP, 8 portów w 5 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS) - powiązanie IP+MAC, powiązanie VLAN + MAC, TACACS+
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak
Topologie pierścieniowe Ethernet STP/RSTP/MSTP i ERPS
