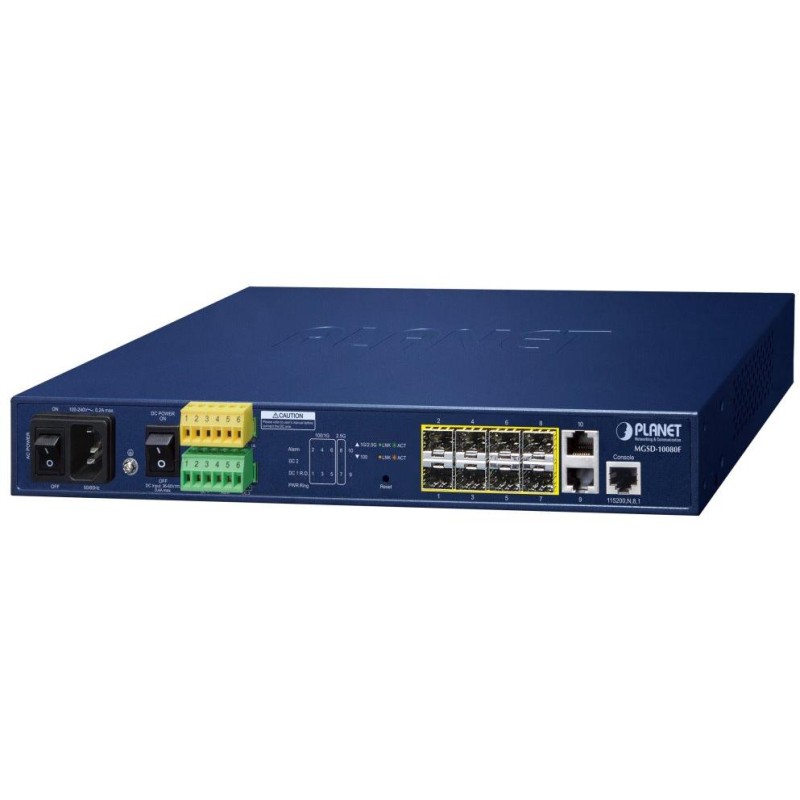

PLANET MGSD-10080F
Administrierbarer IPv4/IPv6-Switch, 8 Steckplätze für SFP-Module (2× 100/1000/2500BASE-X + 6× 1000BASE-SX/LX/BX), SFP-DDM- Unterstützung, 2× RJ-45 (10/100/1000BASE-T), 2× DI + 2× DO und Konsolenport (RJ-45 seriell - DB9).
VLAN 802.1Q, IGMPv3, QoS , LACP, STP/RSTP/MSTP, DHCP-Snooping, Shaper, statisches Routing auf Schicht 3, IP+MAC-Bindung, 802.1x RADIUS, IP/MAC-ACL, SNMP v1/v2/v3, SSH/SSL, IPv6/IPv4-Unterstützung, ERPS-Ring – Wiederherstellungszeit der Datenübertragung weniger als 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Rackmontage, lüfterlos, duales AC+DC-Netzteil .
Managed SFP-Glasfaser-Switch für Anwendungen in großen Netzwerken, der Telekommunikation sowie für ISP- und IPTV-Anbieter. Dank seines robusten Designs eignet er sich für den direkten Einbau in Verteilerschränke. Das Gerät ist im Temperaturbereich von -10 bis +60 °C betriebsbereit, kann redundant betrieben werden, verfügt über eine digitale E/A-Schnittstelle und alle Anschlüsse sind von der Vorderseite aus zugänglich.
Der Switch lässt sich über IPv4- und IPv6-Protokolle, SNMPv3 und sicher über eine verschlüsselte SSL/SSH-Schicht verwalten. Zu den Funktionen gehören Features, die sich für die Integration in Rechenzentren oder für die Anbindung und den sicheren Betrieb von Endbenutzern eignen. So ist es möglich, den Datenverkehr basierend auf QoS zu steuern, den Zugriff über ACLs (Access Control Lists) zu filtern und zu autorisieren sowie Ports basierend auf der Authentifizierung auf einem RADIUS-Server über das IEEE 802.1x-Protokoll physisch zu aktivieren.
Software-VLAN-Routing auf Layer 3 IPv4 und IPv6 für sicheres und flexibles Management
Der MGSD-10080F bietet nicht nur eine sehr hohe Übertragungsleistung und hervorragende Layer-2-Technologien, sondern auch eine IPv4/IPv6-VLAN-Software-Routing-Funktion, die das Überqueren verschiedener VLANs und verschiedener IP-Adressen für eine hochsichere, flexible Verwaltung und einfachere Netzwerknutzung ermöglicht.
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 2x RJ-45 10/100/1000BASE-T, 2x SFP 100/1000/2500BASE-X, 6x 1000BASE-SX/LX/BX, 1x RJ-45 (RS-232) Konsolenport, 2x DI, 2x DO
Speicher: 8.000 MAC-Adressen, 256 MB SDRAM, 64 MB Flash
Durchsatz: 26 Gbit/s Bus, betriebsbereit 19,3 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9KB
IP-Protokollversion: IPv4, IPv6
Ausführung: Rackmount 1HE
Stromversorgung: intern 100–240 V/50–60 Hz AC, dual mit 36–60 V DC, Gesamtleistungsaufnahme bis zu 11,2 W
Schutz: ESD bis 6 kV
Betriebstemperatur: -10 bis +60 °C
Abmessungen: 330 × 155 × 43,5 mm
Gewicht: 1661 g
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 123 Regeln
L3 statisches Routing: 32 Regeln, 8 VLAN-Schnittstellen, IPv4/IPv6
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags, DSCP
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p oder 802.1Q-Tags
Port-Shaper -Einstellungen im Bereich von 100 Kbps bis 1000 Mbps
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
IP-Subnetz-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide, 1 zu 1 Monitor
Link Aggregation: IEEE 802.3ad LACP, 8 Ports in 5 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung, TACACS+
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
Ethernet-Ringtopologien STP/RSTP/MSTP und ERPS
