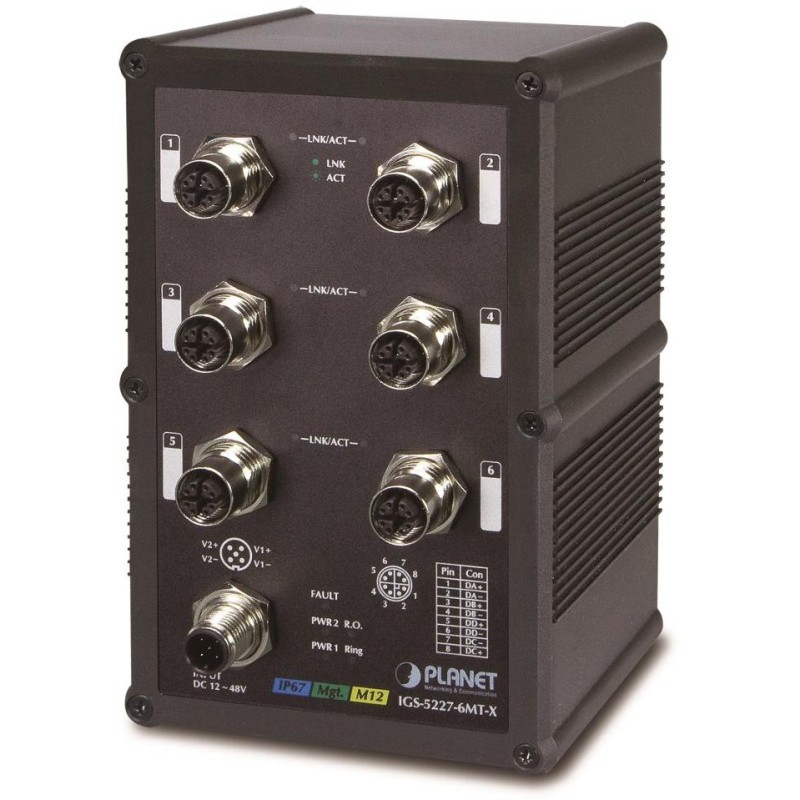

PLANETA IGS-5227-6MT-X
Przemysłowy przełącznik PoE L2/L3, 6 portów 1000Base-T, w tym 4 wtryskiwacze PoE IEEE 802.3at, zasilanie do 140 W. Do instalacji mobilnych zgodnie z EN50155, złącza M12.
Zarządzanie Web / SNMPv3 / Telnet, statyczny routing L3, VLAN, IGMPv3, MLD, pierścień ERPS, Spanning Tree, QoS, Shaper, DHCP Snooping. Diagnostyka okablowania.
Wodoodporny z ochroną IP67, obudowa aluminiowa, rozszerzony zakres temperatur pracy -40 do 75°C. Ochrona ESD do 6 kV. Montaż na szynie DIN lub na ścianie. Nadmiarowe zasilanie DC 9~48 V.
Przełączniki Ethernet przemysłowe są przeznaczone do wymagających warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Wersje przełączników serii o rozszerzonym zakresie temperatur i wodoodpornej konstrukcji z możliwością zastosowania w pojazdach zgodnie z normą EN50155.
Są one łatwo instalowane na standardowej szynie DIN lub bezpośrednio na ścianie i umożliwiają wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP). Ich wielką zaletą jest wydłużony średni czas między awariami (MTBF)!
Przełączniki serii IGS-5227 są bardzo wytrzymałe, wodoodporne, mają klasę ochrony IP67 i są zaprojektowane w obudowie aluminiowej. Porty Ethernet wykorzystują specjalne przemysłowe wodoodporne złącza M12 z ochroną ESD przed wyładowaniami elektrostatycznymi.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 6 x 10/100/1000BASE-T M12 8-pinowe kodowane X (F), 1 x M12 5-pinowe kodowane A (M)
Pamięć: 8k adresów MAC, bufor 4Mb
Przepustowość: magistrala 12 Gbps, operacyjna 8,9 Mpps (64B)
Obsługa transmisji: JumboFrame 9K
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: DC 9-48V redundantne - możliwość podłączenia z dwóch różnych źródeł (brak w zestawie), łączny pobór mocy do 165,3W
Ochrona: ESD do 6kV
Temperatura pracy: -40°C - 75°C, wilgotność do 95%
Wymiary: 163 x 103 x 68,2 mm
Waga: 1069g
Funkcje administracyjne:
Zarządzanie: Telnet, Web, SNMP v1, v2c
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia
kształtowania portu w zakresie 500Kbps - 1000Mbps
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, do 4095 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
Sieć VLAN oparta na podsieci IP
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół IEEE 802.1s Wielokrotne drzewo rozpinające
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP, 2 porty w 3 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS) - powiązanie IP+MAC, powiązanie VLAN + MAC, 256 reguł
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
