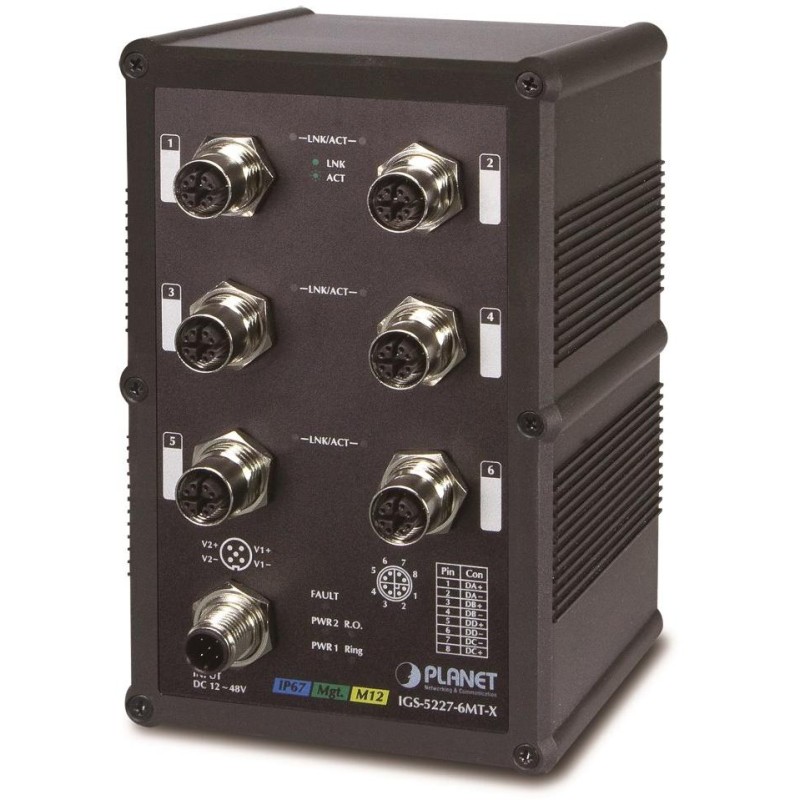

Planet IGS-5227-6MT-X vodotesný priemyselný L3 switch, 6x1Gb M12, 9-48VDC, -40 ~ 75 ° C, IP67, EN50155

PLANET IGS-5227-6MT-X

Priemyselný PoE spravovateľný L2/L3 prepínač, 6 portov 1000Base-T z toho 4 PoE injektory IEEE 802.3at, napájací výkon až 140W. Pre mobilné inštalácie podľa EN50155, konektory M12.

Web / SNMPv3 / Telnet správa, L3 statický routing, VLAN, IGMPv3, MLD, ERPS krúžok, Spanning strom, QoS, Shaper, DHCP Snooping. Diagnostika kabeláže.

Vodotesný s krytím IP67, hliníková skriňa, rozšírený rozsah pracovnej teploty -40 až 75 °C. ESD ochrana do 6kV. Montáž na DIN lištu alebo priamo na stenu. Redundantné napájanie DC 9~48V.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Verzia prepínačov radu s rozšíreným teplotným rozsahom a vodotesným prevedením s možnosťou aplikácie v dopravných prostriedkoch podľa EN50155.

Ľahko sa inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie). Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

Prepínače radu IGS-5227 sú veľmi robustné, odolné proti vode so stupňom krytia IP67 a sú konštruované v hliníkovom puzdre, porty ethernet používajú špeciálne priemyselné vodotesné konektory M12 s ochranami ESD proti elektrostatickej elektrine.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 6 x 10/100/1000BASE-T M12 8-pin X-coded (F), 1 x M12 5-pin A-coded (M)

Pamäť: 8k MAC adries, buffer 4Mb

Priepustnosť: zbernica 12 Gbps, prevádzkovo 8,9 Mpps (64B)

Podpora prenosu: JumboFrame 9K

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: DC 9-48V redundantný - pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 165,3W

Ochrana: ESD do 6kV

Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%

Rozmery: 163 x 103 x 68,2 mm

Hmotnosť: 1069 g

Funkcia administrácie:

Správa: Telnet, Web, SNMP v1, v2c

Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel

L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenia v rozpätí 500Kbps - 1000Mbps

Podpora VLAN:

IEEE 802.1Q
až 255 VLAN skupín, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP Subnet-based VLAN
Multicast VLAN Registration

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring: RX, TX, oboje

Agregácia liniek: IEEE 802.3ad LACP, 2 porty v 3 skupinách

Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode

Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP + MAC binding, VLAN + MAC binding, 256 pravidiel

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

---

---

---

---

---
