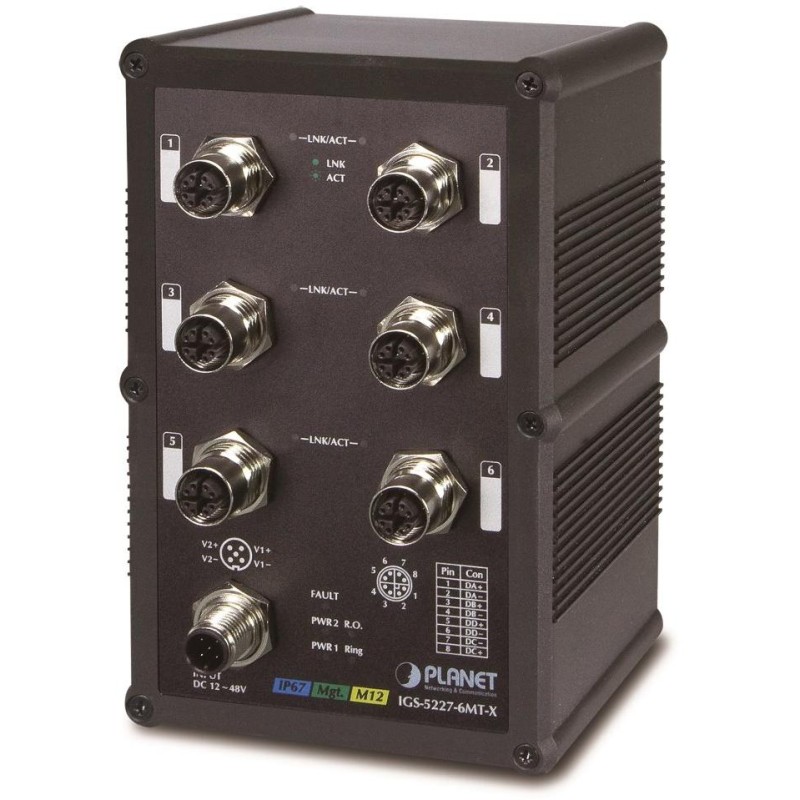

PLANET IGS-5227-6MT-X
Industrieller PoE Managed L2/L3 Switch, 6 1000Base-T Ports inkl. 4 PoE Injektoren IEEE 802.3at, Stromversorgung bis zu 140W. Für mobile Installationen gemäß EN50155, M12-Anschlüsse.
Web-/SNMPv3-/Telnet-Verwaltung, statisches L3-Routing, VLAN, IGMPv3, MLD, ERPS-Ring, Spanning Tree, QoS, Shaper, DHCP-Snooping. Verkabelungsdiagnose.
Wasserdicht nach IP67, Aluminiumgehäuse, erweiterter Betriebstemperaturbereich -40 bis 75 °C. ESD-Schutz bis 6 kV. Montage auf DIN-Schiene oder Wand. Redundante DC 9–48 V Stromversorgung.
Industrielle Ethernet-Switches sind für anspruchsvolle Betriebsbedingungen mit einem breiten Temperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt. Versionen der Switches der Serie mit erweitertem Temperaturbereich und wasserdichtem Design ermöglichen den Einsatz in Fahrzeugen gemäß EN50155.
Sie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen). Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!
Die Switches der IGS-5227-Serie sind sehr robust, wasserdicht nach IP67 und verfügen über ein Aluminiumgehäuse. Die Ethernet-Ports verwenden spezielle, wasserdichte M12-Steckverbinder mit ESD-Schutz gegen elektrostatische Entladung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 6 x 10/100/1000BASE-T M12 8-polig X-kodiert (F), 1 x M12 5-polig A-kodiert (M)
Speicher: 8.000 MAC-Adressen, 4 MB Puffer
Durchsatz: 12 Gbit/s Bus, betriebsbereit 8,9 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9K
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: DC 9-48V redundant - Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Gesamtleistungsaufnahme bis zu 165,3W
Schutz: ESD bis 6kV
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 163 x 103 x 68,2 mm
Gewicht: 1069 g
Verwaltungsfunktionen:
Verwaltung: Telnet, Web, SNMP v1, v2c
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags
Port-Shaper -Einstellungen im Bereich von 500 Kbps – 1000 Mbit/s
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
IP-Subnetz-basiertes VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s-Protokoll Mehrere Spannbäume
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP, 2 Ports in 3 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung, 256 Regeln
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, ermittelt die Länge der Verkabelung und mögliche Entfernung zum Fehler
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
