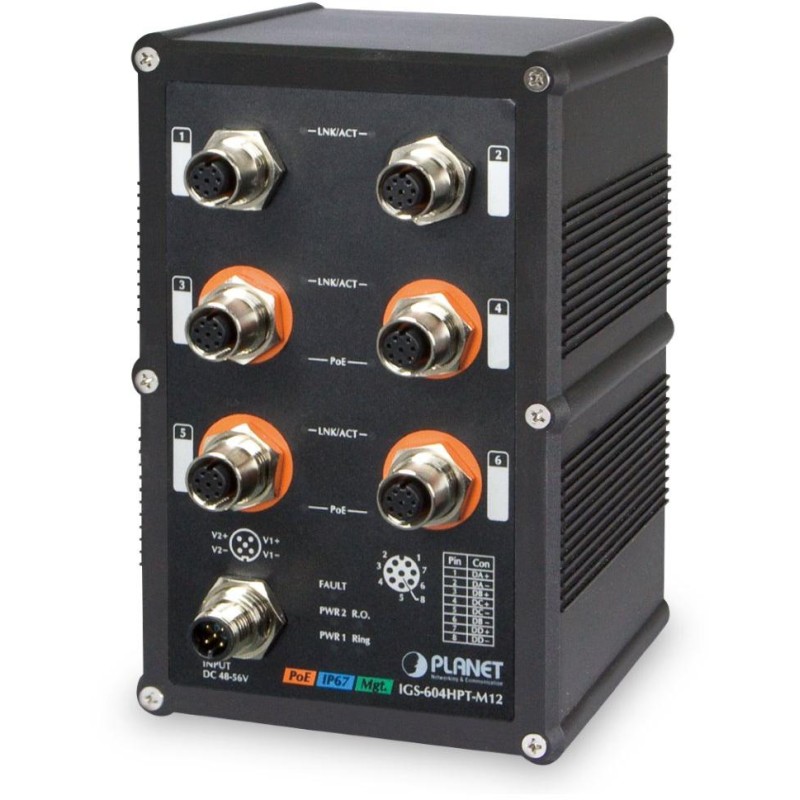

PLANETA IGS-604HPT-M12
Wodoodporny przemysłowy przełącznik zarządzalny i konwerter z PoE, 6 portami 1000Base-T, w tym 4 wtryskiwacze PoE o łącznej mocy 140 W, złącza M12.
Zarządzanie Web/SNMPv3, harmonogram. Statyczny routing L3, obsługa VLAN, łącza LACP, STP/RSTP, QoS według kilku metod priorytetyzacji, kształtowanie portów, IGMPv3, filtr ACL, RADIUS/TACACS+, PTP zgodnie z IEEE 1588.
Diagnostyka okablowania. Ochrona ESD do 6 kV. Montaż na szynie DIN lub ścianie. EN50155 dla instalacji mobilnych. Nadmiarowe zasilanie DC 48~56 V, stopień ochrony IP67, obudowa aluminiowa, temperatura pracy od -40 do +75°C.
Przełączniki Ethernet przemysłowe są przeznaczone do wymagających warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Wersje przełączników serii o rozszerzonym zakresie temperatur i wodoodpornej konstrukcji z możliwością zastosowania w pojazdach zgodnie z normą EN50155.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Jako przełącznik PoE umożliwia bezpośrednie zasilanie do 4 urządzeń końcowych zgodnie ze standardem IEEE 802.3at, co czyni go idealnym elementem do zastosowań z ograniczonymi opcjami zasilania. Jego wodoodporność i szeroka funkcjonalność termiczna umożliwiają wdrożenie w ekstremalnych warunkach.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 6 x 10/100/1000BASE-T M12 8-stykowe kodowane A (F), 1 x M12 5-stykowe kodowane A (M)
Pamięć: 8k adresów MAC, bufor 4Mb
Przepustowość: magistrala 12 Gbps, operacyjna 8,9 Mpps (64B)
Obsługa transmisji: JumboFrame 9K
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: DC 48~56V redundantne - możliwość podłączenia z dwóch różnych źródeł (brak w zestawie), łączny pobór mocy do 165,3W
Ochrona: ESD do 6kV
Temperatura pracy: -40°C - 75°C, wilgotność do 95%
Wymiary: 163 x 103 x 68,2 mm
Waga: 1069g
Funkcje administracyjne:
Zarządzanie: Telnet, Web, SNMP v1, v2c
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia
kształtowania portu w zakresie 500Kbps - 1000Mbps
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, do 4095 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
Sieć VLAN oparta na podsieci IP
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
protokół MSTP, protokół IEEE 802.1s MultipDrzewo rozpinające
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP, 2 porty w 3 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS) - powiązanie IP+MAC, powiązanie VLAN + MAC, 256 reguł
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Funkcja POE:
Całkowita moc wyjściowa: 144 W, IEEE 802.3af, IEEE 802.3at
Ilość wtryskiwaczy: 4 x do 36 W
Typ zasilania: End-span
Funkcje zaawansowane:
zintegrowany harmonogram do planowanego wyłączania zasilanych elementów końcowych
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP, w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o wysokiej częstotliwości
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkie zapady napięcia, krótkie przerwy i powolne zmiany napięcia
