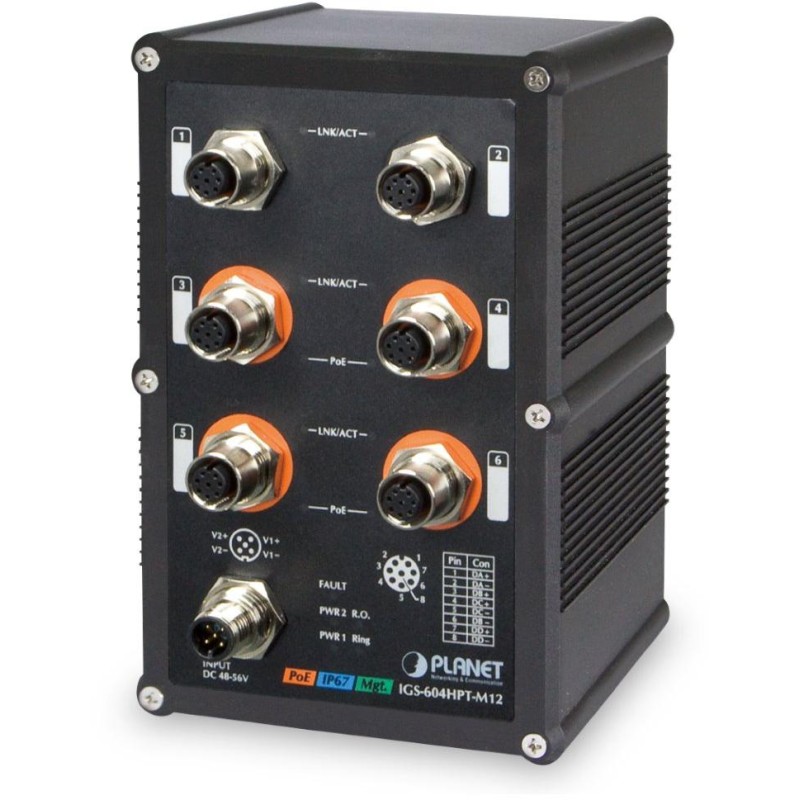

PLANET IGS-604HPT-M12
Wasserdichter, industriell verwalteter Switch und Konverter mit PoE, 6 1000Base-T-Ports, einschließlich 4 PoE-Injektoren mit einer Gesamtleistung von 140 W, M12-Anschlüsse.
Web-/SNMPv3-Verwaltung, Scheduler. Statisches L3-Routing, VLAN-Unterstützung, LACP-Trunks, STP/RSTP, QoS gemäß verschiedenen Prioritätsmethoden, Port-Shaper, IGMPv3, ACL-Filter, RADIUS/TACACS+, PTP gemäß IEEE 1588.
Verkabelungsdiagnose. ESD-Schutz bis 6 kV. Montage auf DIN-Schiene oder Wand. EN50155 für mobile Installationen. Redundante Stromversorgung DC 48–56 V, Schutzart IP67, Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C.
Industrielle Ethernet-Switches sind für anspruchsvolle Betriebsbedingungen mit einem breiten Temperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt. Versionen der Switches der Serie mit erweitertem Temperaturbereich und wasserdichtem Design ermöglichen den Einsatz in Fahrzeugen gemäß EN50155.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Als PoE-Switch ermöglicht er die direkte Stromversorgung von bis zu vier Endgeräten gemäß IEEE 802.3at-Standard und ist damit ideal für Anwendungen mit reduzierter Stromversorgung. Seine Wasserdichtigkeit und sein breites thermisches Verhalten ermöglichen den Einsatz unter extremen Bedingungen.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 6 x 10/100/1000BASE-T M12 8-polig A-kodiert (F), 1 x M12 5-polig A-kodiert (M)
Speicher: 8.000 MAC-Adressen, 4 MB Puffer
Durchsatz: 12 Gbit/s Bus, betriebsbereit 8,9 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9K
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: DC 48~56V redundant - Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Gesamtstromverbrauch bis zu 165,3W
Schutz: ESD bis 6kV
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 163 x 103 x 68,2 mm
Gewicht: 1069 g
Verwaltungsfunktionen:
Verwaltung: Telnet, Web, SNMP v1, v2c
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags
Port-Shaper -Einstellungen im Bereich von 500 Kbps – 1000 Mbit/s
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
IP-Subnetz-basiertes VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
Protokoll MSTP, Protokoll IEEE 802.1s MultipDer Spanning Tree
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP, 2 Ports in 3 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung, 256 Regeln
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, ermittelt die Länge der Verkabelung und mögliche Entfernung zum Fehler
POE-Funktion:
Gesamtleistungsabgabe: 144 W, IEEE 802.3af, IEEE 802.3at
Anzahl der Injektoren: 4 x bis zu 36 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
