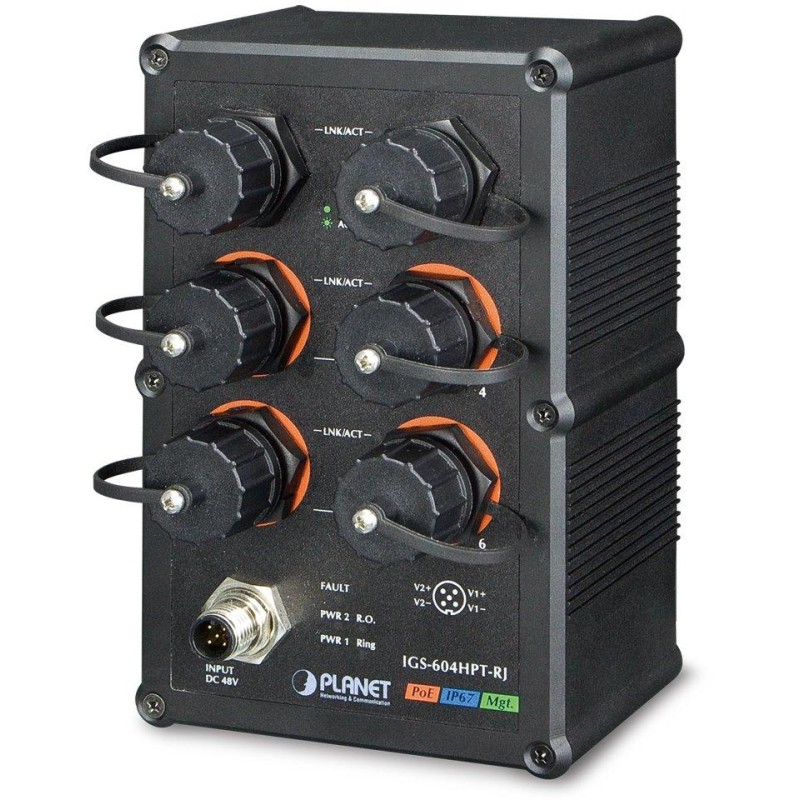

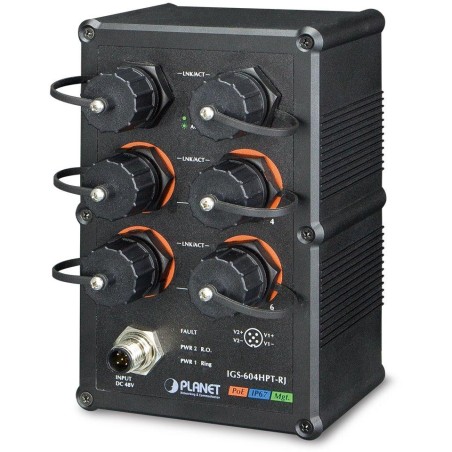

PLANETA IGS-604HPT
Wodoodporny przemysłowy przełącznik zarządzalny i konwerter z PoE, 6 portami 1000Base-T, w tym 4 wtryskiwacze PoE o łącznej mocy 140 W.
Zarządzanie Web/SNMPv3, harmonogram. Statyczny routing L3, obsługa VLAN, łącza LACP, STP/RSTP, QoS według kilku metod priorytetyzacji, kształtowanie portów, IGMPv3, filtr ACL, RADIUS/TACACS+, PTP zgodnie z IEEE 1588.
Diagnostyka okablowania. Ochrona ESD+EFT do 6kV. Montaż na szynie DIN lub ścianie, EN50155 dla instalacji mobilnych. Nadmiarowe zasilanie DC 48~56V, stopień ochrony IP67, obudowa aluminiowa, temperatura pracy od -40 do +75°C.
Przełączniki Ethernet przemysłowe są przeznaczone do trudnych warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Wersja przełączników serii o rozszerzonym zakresie temperatur.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Jako przełącznik PoE umożliwia bezpośrednie zasilanie do 4 urządzeń końcowych zgodnie ze standardem IEEE 802.3at, co czyni go idealnym elementem do zastosowań z ograniczonymi opcjami zasilania. Jego wodoodporność i szeroka funkcjonalność termiczna umożliwiają wdrożenie w ekstremalnych warunkach.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 6 x RJ-45 10/100/1000BASE-T
Pamięć: 8k adresów MAC, bufor 4Mbit
Przepustowość: magistrala 12 Gbps, operacyjna 8,9 Mpps (64 bity)
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: 48-56V DC zasilacz redundantny, możliwość podłączenia z dwóch różnych źródeł (brak w zestawie); własny pobór mocy do 15W
Ochrona: ESD do 6 kV, EFT do 6 kV, ochrona LAN do 6 kV, ochrona przed odwrotną polaryzacją, złącze zasilania na listwie zaciskowej, lokalizacja na dolnym panelu (nie przeszkadza w montażu na ścianie)
Temperatura pracy: -40°C - 75°C, wilgotność do 95%
Wymiary: 163 x 103 x 68,3 mm
Waga: 1069g
Funkcje administracyjne:
Zarządzanie: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS, znaczników 802.1p lub 802.1Q
Ustawienia
kształtowania portu w zakresie 500 kb - 1000 Mb
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, do 4095 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
Sieć VLAN oparta na podsieci IP
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba
Zbiór linie: IEEE 802.3ad LACP, 2 porty w 3 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS) - powiązanie IP+MAC, powiązanie VLAN + MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Funkcja POE:
Całkowita moc wyjściowa: 144 W, IEEE 802.3af / IEEE 802.3at
Ilość wtryskiwaczy: 4 x do 36 W
Typ zasilania: End-span
Funkcje zaawansowane:
Timer PoE umożliwiający zaplanowane wyłączanie zasilanych urządzeń i oszczędzanie energii
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN:
Montaż na ścianie przy użyciu dołączonej ramy:
