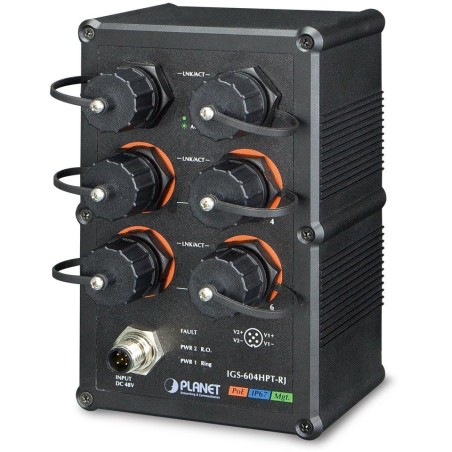

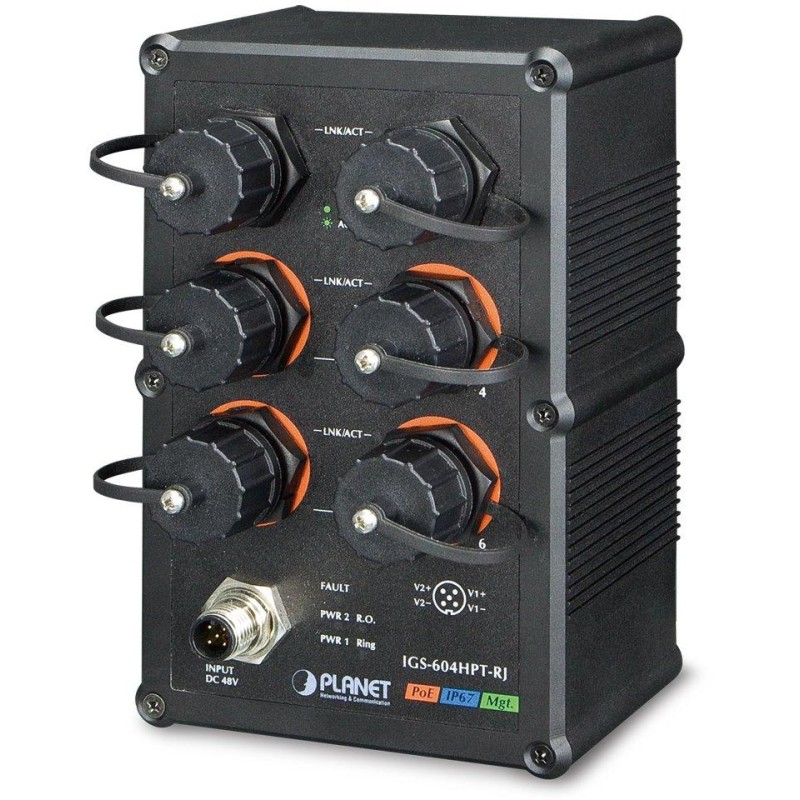

PLANET IGS-604HPT
Wasserdichter, industriell verwalteter Switch und Konverter mit PoE, 6 1000Base-T-Ports, einschließlich 4x PoE-Injektoren mit einer Gesamtleistung von 140 W.
Web-/SNMPv3-Verwaltung, Scheduler. Statisches L3-Routing, VLAN-Unterstützung, LACP-Trunks, STP/RSTP, QoS gemäß verschiedenen Prioritätsmethoden, Port-Shaper, IGMPv3, ACL-Filter, RADIUS/TACACS+, PTP gemäß IEEE 1588.
Verkabelungsdiagnose. ESD+EFT-Schutz bis 6 kV. DIN-Schienen- oder Wandmontage, EN50155 für mobile Installationen. Redundante Stromversorgung DC 48~56 V, Schutzart IP67, Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Temperaturbereich, instabiler Stromversorgung und häufigen Erschütterungen ausgelegt. Die Switches der Serie verfügen über einen erweiterten Temperaturbereich.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Als PoE-Switch ermöglicht er die direkte Stromversorgung von bis zu vier Endgeräten gemäß IEEE 802.3at-Standard und ist damit ideal für Anwendungen mit reduzierter Stromversorgung. Seine Wasserdichtigkeit und sein breites thermisches Verhalten ermöglichen den Einsatz unter extremen Bedingungen.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 6 x RJ-45 10/100/1000BASE-T
Speicher: 8k MAC-Adressen, 4Mbit Puffer
Durchsatz: 12 Gbit/s Bus, betriebsbereit 8,9 Mpps (64 Bit)
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 48-56V DC redundante Stromversorgung, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten); Eigenstromverbrauch bis zu 15W
Schutz: ESD bis 6kV, EFT bis 6kV, LAN-Schutz bis 6kV, Verpolungsschutz, Stromanschluss am Klemmenblock, Position auf der Bodenplatte (beeinträchtigt die Wandmontage nicht)
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 163 x 103 x 68,3 mm
Gewicht: 1069 g
Verwaltungsfunktionen:
Verwaltung: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8-stufig, Verkehrspriorisierung nach Port, DSCP/ToS, 802.1p- oder 802.1Q-Tags
Port-Shaper -Einstellungen im Bereich von 500 kb - 1000 Mb
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
IP-Subnetz-basiertes VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide
Aggregation Leitungen: IEEE 802.3ad LACP, 2 Ports in 3 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, ermittelt die Länge der Verkabelung und mögliche Entfernung zum Fehler
POE-Funktion:
Gesamtleistungsabgabe: 144 W, IEEE 802.3af / IEEE 802.3at
Anzahl der Injektoren: 4 x bis zu 36 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
PoE-Timer zum geplanten Herunterfahren eingeschalteter Geräte und zum Energiesparen
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage:
Wandmontage mittels mitgeliefertem Rahmen:
