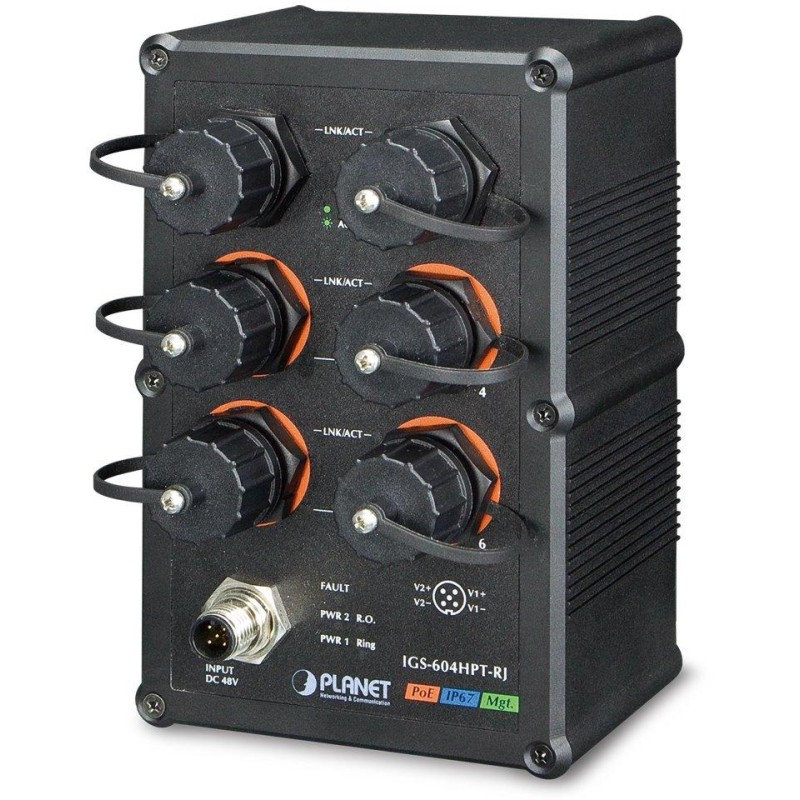

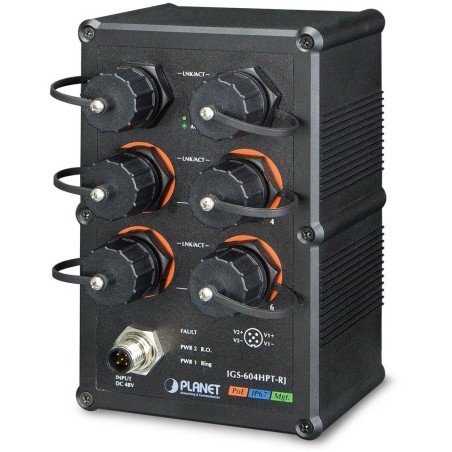

Planet IGS-604HPT-RJ vodotesný priemyselný switch, 6x1Gb, 4x PoE 802.3at 140W, 48-56VDC, -40~75°C, IP67, EN50155

PLANET IGS-604HPT

Vodotesný priemyselný spravovateľný prepínač a konvertor s PoE, 6 portov 1000Base-T z toho 4x PoE injektory s celkovým výkonom 140W.

Web/SNMPv3 správa, scheduler. L3 statické routovanie, podpora VLAN, LACP trunkov, STP/RSTP, QoS podľa niekoľkých spôsobov priorít, port shaper, IGMPv3, ACL filter, RADIUS/TACACS+, PTP podľa IEEE 1588.

Diagnostika kabeláže. ESD+EFT ochrany do 6kV. Montáž na DIN lištu alebo priamo na stenu, EN50155 pre mobilné inštalácie. Možnosť redundantného napájania DC 48~56V, krytie IP67, hliníková skriňa, prevádzková teplota -40 až +75 °C.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Verzia prepínačov radu s rozšíreným teplotným rozsahom.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ako PoE prepínač umožňuje priamo napájať až 4 koncové zariadenia podľa normy IEEE 802.3at, je tak ideálnym prvkom pre aplikácie so zníženou možnosťou napájania. Jeho vodotesnosť a široká tepelná prevádzkyschopnosť umožňuje nasadenie v extrémnych podmienkach.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 6 x RJ-45 10/100/1000BASE-T

Pamäť: 8k MAC adries, buffer 4Mbit

Priepustnosť: zbernica 12 Gbps, prevádzkovo 8,9 Mpps (64 b)

Prevedenie: DIN lišta, na stenu

Napájanie: zdroj 48-56V DC redundantný, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia); vlastný príkon do 15W

Ochrana: ESD do 6kV, EFT do 6kV, ochrana LAN do 6kV, ochrana proti prepólovaniu, pripojenie napájania na svorkovnici, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu)

Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%

Rozmery: 163 x 103 x 68,3 mm

Hmotnosť: 1069 g

Funkcia administrácie:

Správa: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c

Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel

L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 - úrovní, priorizácia prevádzky podľa portu, DSCP/ToS, 802.1p alebo 802.1Q značky

Port shaper nastavenie v rozpätí 500 kb - 1000 Mb

Podpora VLAN:

IEEE 802.1Q
až 255 VLAN skupín, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP Subnet-based VLAN
Multicast VLAN Registration

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring: RX, TX, oboje

Agregácia liniek: IEEE 802.3ad LACP, 2 porty v 3 skupinách

Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode

Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

POE funkcie:

Celkový napájací výkon: 144 W, IEEE 802.3af / IEEE 802.3at

Počet injektorov: 4 x až 36 W

Typ napájania: End-span

Pokročilé funkcie:

PoE časovač pre plánované vypnutie napájaných zariadení a pre úsporu energie

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

---

---

---

---

Montáž na DIN lištu:

---

Montáž na stenu pomocou dodaného rámu:
