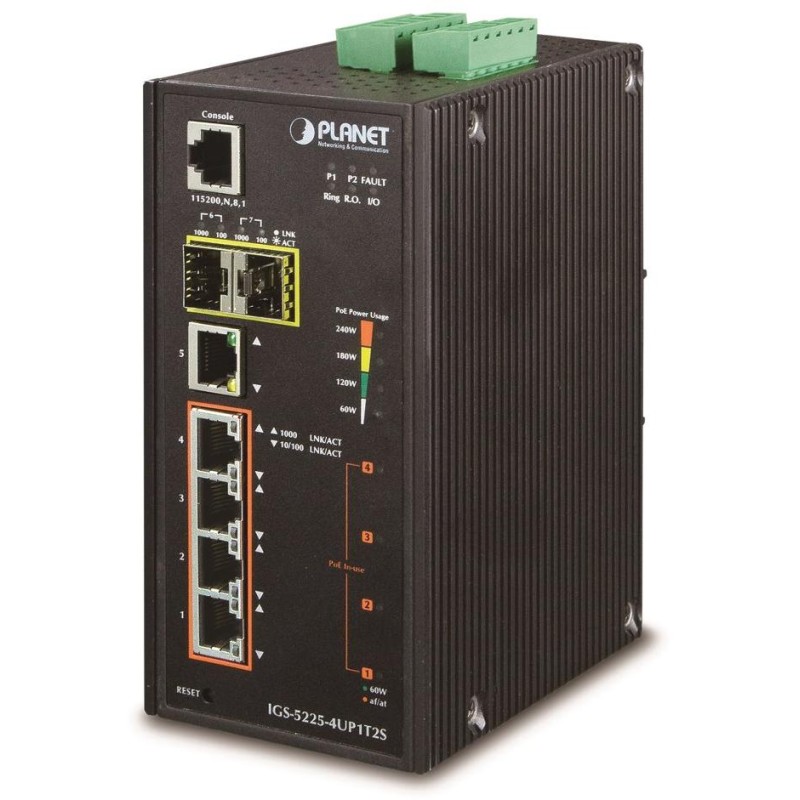

Planeta IGS-5225-4UP1T2S
Przemysłowy, zarządzalny przełącznik PoE L2/L3 z 5 portami 1000Base-T, w tym 4 wtryskiwacze UltraPoE IEEE 802.3at, 2x SFP 100/1000Base-X (diagnostyka SFP-DDM), 2x DI/DO, zasilacz do 240 W.
Zarządzanie Web/SNMPv3, 255 sieci VLAN 802.1Q, Spanning Tree (ERPS), agregacja łączy 802.3ad LACP, kształtowanie portów, QoS, DHCP Snooping.
Nadmiarowe zasilanie 2x DC 48~56V (wyższe napięcie dla większej mocy PoE), zabezpieczenie przeciwprzepięciowe ESD, stopień ochrony IP30, temperatura pracy -40~75°C.
Gigabitowy zarządzalny przełącznik działający na warstwie OSI 2 i 3. Posiada wtryskiwacze UltraPoE zgodnie z IEEE 802.3at, jest wyposażony w zaawansowane funkcje do stosowania w sieciach rozległych i połączeniach szkieletowych. Statyczny routing, potężne narzędzia do zarządzania ruchem QoS i zabezpieczenia pozwalają dostawcom usług internetowych i administratorom sieci kontrolować i skutecznie zarządzać danymi sieciowymi.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokimi zakresami temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości wielopołączeniowe, aby osiągnąć solidną łączność systemową z bardzo krótkim czasem odzyskiwania.
Jest wyposażony w metodę redundancji wykorzystującą protokół Spanning Tree (którego czas odzyskiwania jest rzędu sekund i ułamków sekund). Routing L3 jest obsługiwany dla maksymalnie 32 reguł i 8 interfejsów VLAN.
Przełączniki serii IGS umożliwiają wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Ich wielką zaletą jest wydłużony średni czas między awariami (MTBF)!
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 5 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX lub 100BASE-FX, 1 x port szeregowy konsoli RJ-45
Pamięć: 8k adresów MAC, bufor 4 Mbit
Przepustowość: magistrala 14 Gbps, operacyjna 10,42 Mpps (64B)
Obsługa transmisji: Jumbo Frame 9 Kb
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: zasilacz redundantny, 48 - 56 V DC (do stosowania PoE+ wymagane jest napięcie 52 V i wyższe), całkowity pobór mocy do 282 W (zasilacz nie jest dołączony)
Ochrona: ESD do 6 KV DC
Temperatura pracy: -40 - 75°C, wilgotność 95%
Wymiary: 152 x 107 x 72 mm
Waga: 1050g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SSHv2, SSL, TLS, SNMP v1, v2c, v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 123 wpisy
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: priorytetyzacja ruchu zgodnie z 802.1p, 802.1Q i zgodnie z ToS/DSCP w pakietach IP, możliwość ustawienia limitów pakietów wysyłanych na port i zgodnie z zasadami QoS
Ustawienia
kształtowania portu w zakresie 1 kb - 1 Gbps
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, do 4095 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN oparta na adresie MAC
Sieć VLAN głosowa
Sieć VLAN multicast
GVRP
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP, 3 porty w 3 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS), TACACS+, powiązanie IP+MAC, powiązanie VLAN + MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Funkcja POE:
Całkowita moc wyjściowa: 240 W, IEEE 802.3af, IEEE 802.3at, Ultra PoE PSE
Ilość wtryskiwaczy: 4 x do 72 W
Typ zasilania: End-span, Mid-span, UPoE
Funkcje zaawansowane: zintegrowany harmonogram do zaplanowanego wyłączania zasilanych elementów końcowych
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP, w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania
wewnętrzna ochrona termiczna
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
