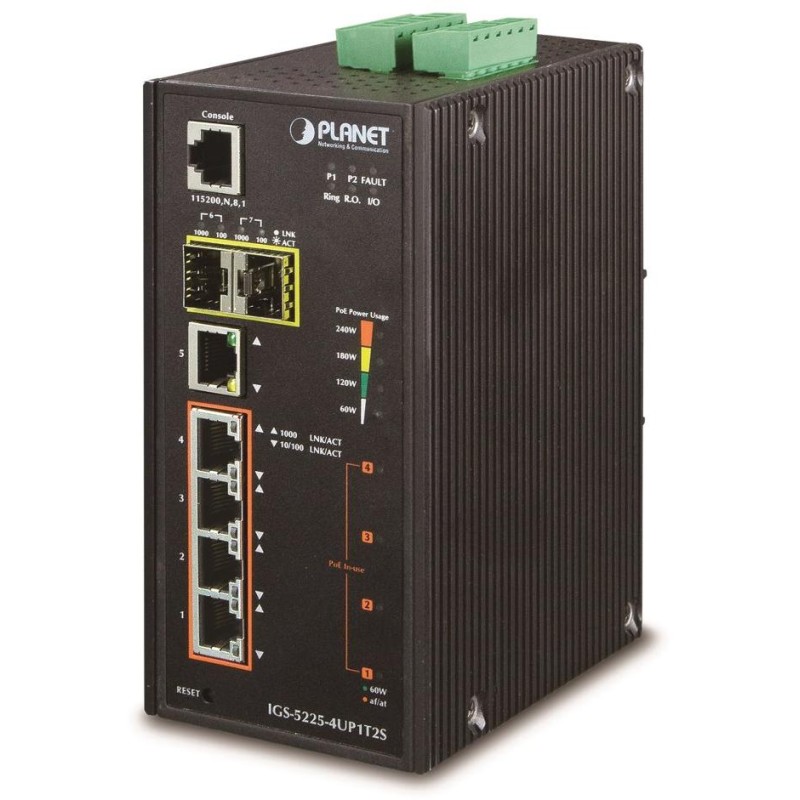

Planet IGS-5225-4UP1T2S
Industriell verwaltbarer L2/L3-PoE-Switch mit 5 1000Base-T-Ports, einschließlich 4x UltraPoE-Injektoren IEEE 802.3at, 2x SFP 100/1000Base-X (SFP-DDM-Diagnose), 2x DI/DO, Stromversorgung bis zu 240 W.
Web-/SNMPv3-Verwaltung, 255 VLAN 802.1Q-Netzwerke, Spanning Tree (ERPS), 802.3ad LACP-Link-Aggregation, Port Shaper, QoS, DHCP-Snooping.
Redundante Stromversorgung 2x DC 48~56V (höhere Spannung für höhere PoE-Leistung), ESD-Überspannungsschutz, IP30-Schutz, Betriebstemperatur -40~75°C.
Gigabit-Managed-Switch auf OSI-Layer 2 und 3. Er verfügt über UltraPoE-Injektoren gemäß IEEE 802.3at und bietet erweiterte Funktionen für den Einsatz in Weitverkehrsnetzen und Backbone-Verbindungen. Statisches Routing, leistungsstarke QoS-Verkehrsmanagement-Tools und Sicherheit ermöglichen ISPs und Netzwerkadministratoren die Kontrolle und effektive Verwaltung von Netzwerkdaten.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Es ist mit einer Redundanzmethode ausgestattet, die das Spanning Tree-Protokoll verwendet (dessen Wiederherstellungszeit in der Größenordnung von Sekunden und Sekundenbruchteilen liegt). L3-Routing wird für bis zu 32 Regeln und 8 VLAN-Schnittstellen unterstützt.
Die Switches der IGS-Serie ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise Wireless- und MAN-ISP-Anwendungen).
Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 5 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX oder 100BASE-FX, 1 x RJ-45 serieller Konsolenanschluss
Speicher: 8k MAC-Adressen, 4 Mbit Puffer
Durchsatz: 14 Gbit/s Bus, betriebsbereit 10,42 Mpps (64B)
Übertragungsunterstützung: Jumbo Frame 9 Kb
Ausführung: Hutschiene, Wandmontage
Stromversorgung: redundante Stromversorgung, 48 – 56 V DC (für PoE+-Nutzung sind 52 V und höher erforderlich), Gesamtleistungsaufnahme bis zu 282 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 KV DC
Betriebstemperatur: -40 - 75°C, 95% Luftfeuchtigkeit
Abmessungen: 152 x 107 x 72 mm
Gewicht: 1050g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SSHv2, SSL, TLS, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 123 Einträge
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: Verkehrspriorisierung gemäß 802.1p, 802.1Q und gemäß ToS/DSCP in IP-Paketen, Möglichkeit zur Festlegung von Grenzwerten für gesendete Pakete pro Port und gemäß QoS-Regeln
Port-Shaper -Einstellungen im Bereich von 1 kb - 1 Gbps
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
Sprach-VLAN
Multicast-VLAN
GVRP
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP, 3 Ports in 3 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS), TACACS+, IP+MAC-Bindung, VLAN + MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
POE-Funktion:
Gesamtleistungsabgabe: 240 W, IEEE 802.3af, IEEE 802.3at, Ultra PoE PSE
Anzahl der Injektoren: 4 x bis zu 72 W
Stromversorgungstyp: End-Span, Mid-Span, UPoE
Erweiterte Funktionen: integrierter Scheduler zum planmäßigen Herunterfahren von strombetriebenen Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
interner Wärmeschutz
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
