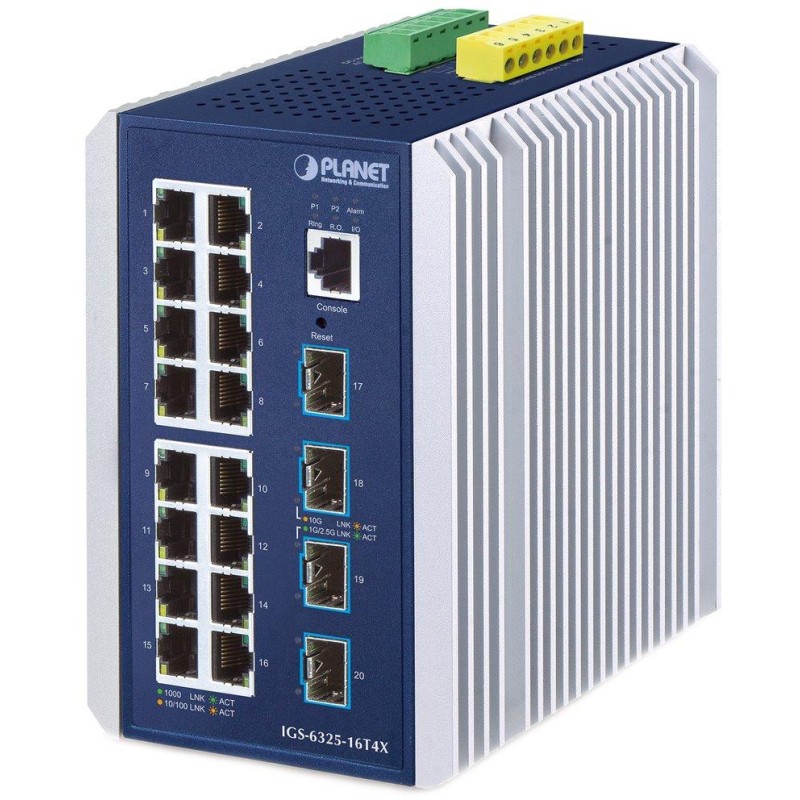

PLANETA IGS-6325-16T4X
Przełącznik i konwerter przemysłowy 16× RJ-45 10/100/1000Base-T, 4× SFP+ 10GbBase-SR/LR, 2× wejście cyfrowe DI, 2× wyjście cyfrowe DO .
Podwójne zasilanie w zakresie DC 9–48 V / AC 24 V , stopień ochrony IP30 , obudowa aluminiowa, temperatura pracy od -40 do +75 °C , zabezpieczenie przeciwprzepięciowe ESD do 6 kV , montaż na szynie DIN lub bezpośrednio na ścianie.
Przełączniki Ethernetu przemysłowego są projektowane do pracy w trudnych warunkach, w szerokim zakresie temperatur, przy niestabilnym zasilaniu i częstych wstrząsach.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 16× RJ-45 10/100/1000 Base-T, 4× SFP+ 10Gb Base-SR/LR, 1× port konsoli RJ-45 (RS-232), 2× wejście cyfrowe DI, 2× wyjście cyfrowe DO
Pamięć: 32 tys. adresów MAC
Przepustowość: magistrala 112 Gbps, operacyjna 83,3 Mpps (64B)
Obsługa transmisji: JumboFrame 10 KB
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: 9–48 V DC, podwójne z 24 V AC, całkowity pobór mocy 14,4–24 W (zasilacz nie jest dołączony)
Ochrona: ESD do 6 kV DC, zabezpieczenie przed odwrotną polaryzacją
Temperatura pracy: -40 do +75 °C
Wymiary: 152 × 107 × 96 mm
Waga: 1503g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSHv2, TLS
Kontrola dostępu: protokół ACL oparty na IP i MAC
Trasowanie L3: maks. 128 interfejsów VLAN, maks. 128 reguł, OSPFv2/v3, RIPv1/v2
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP, do 256 reguł
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych, do 256 reguł
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według DSCP/ToS, numeru portu, priorytetu 802.1p lub znacznika VLAN 802.1Q
Obsługa sieci VLAN:
IEEE 802.1Q
do 4K grup VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN oparta na adresie MAC
Sieć VLAN oparta na podsieci IP
Sieć VLAN głosowa
Sieć VLAN multicast
GVRP
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Agregacja łączy: IEEE 802.3ad LACP, 16 portów w 10 grupach
Multicast: IGMP v1/v2/v3, obsługa trybu kwerendy IGMP, do 255 grup IGMP, MLD v1/v2
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, RADIUS/TACACS+
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
zUrządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
Montaż na szynie DIN :
Montaż na ścianie przy użyciu dołączonej ramki :
