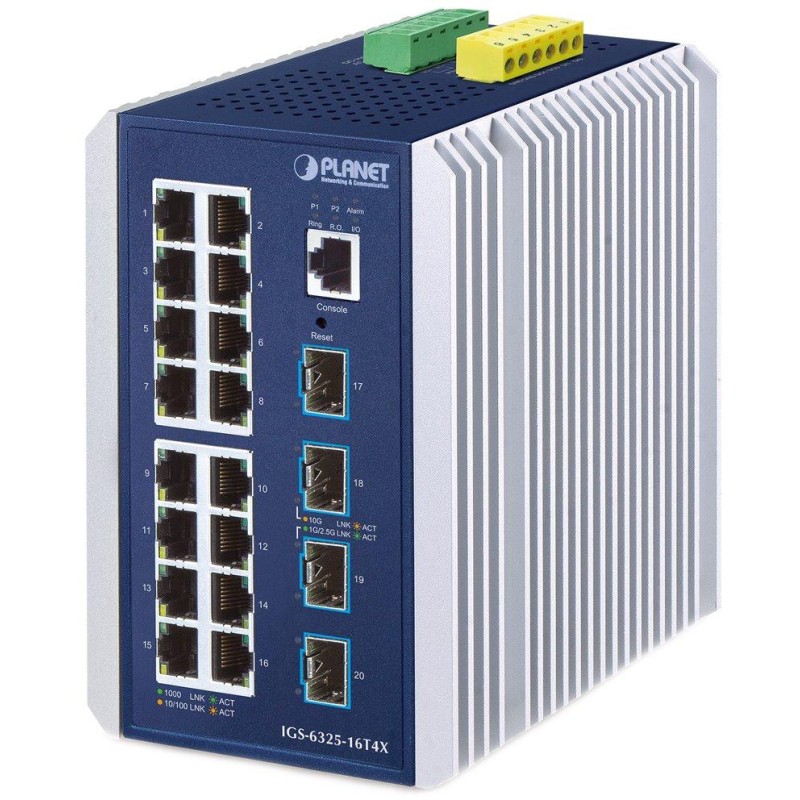

PLANET IGS-6325-16T4X
Industrieller Switch und Konverter 16× RJ-45 10/100/1000Base-T, 4× SFP+ 10GbBase-SR/LR, 2× digitaler Eingang DI, 2× digitaler Ausgang DO .
Doppelte Stromversorgung im Bereich DC 9–48 V / AC 24 V , Schutzart IP30 , Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C , ESD-Überspannungsschutz bis 6 kV , Montage auf einer DIN-Schiene oder direkt an der Wand.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 16× RJ-45 10/100/1000 Base-T, 4× SFP+ 10Gb Base-SR/LR, 1× RJ-45 Konsolenport (RS-232), 2× digitaler Eingang DI, 2× digitaler Ausgang DO
Speicher: 32k MAC-Adressen
Durchsatz: 112 Gbit/s Bus, betriebsbereit 83,3 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10 KB
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 9–48 V DC dual mit 24 V AC, Gesamtleistungsaufnahme 14,4–24 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV DC, Verpolungsschutz
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 152 × 107 × 96 mm
Gewicht: 1503 g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSHv2, TLS
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll
L3-Routing: max. 128 VLAN-Schnittstellen, max. 128 Regeln, OSPFv2/v3, RIPv1/v2
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags, bis zu 256 Regeln
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags, bis zu 256 Regeln
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung durch DSCP/ToS, Portnummer, 802.1p-Priorität oder 802.1Q-VLAN-Tag
VLAN-Unterstützung:
IEEE 802.1Q
bis zu 4K VLAN-Gruppen
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
IP-Subnetz-basiertes VLAN
Sprach-VLAN
Multicast-VLAN
GVRP
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Link Aggregation: IEEE 802.3ad LACP, 16 Ports in 10 Gruppen
Multicast: IGMP v1/v2/v3, Unterstützung für IGMP-Abfragemodus, bis zu 255 IGMP-Gruppen, MLD v1/v2
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS/TACACS+
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
ausDas Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g, (IEC-60068-2-27)
DIN-Schienenmontage :
Wandmontage mit dem mitgelieferten Rahmen :
