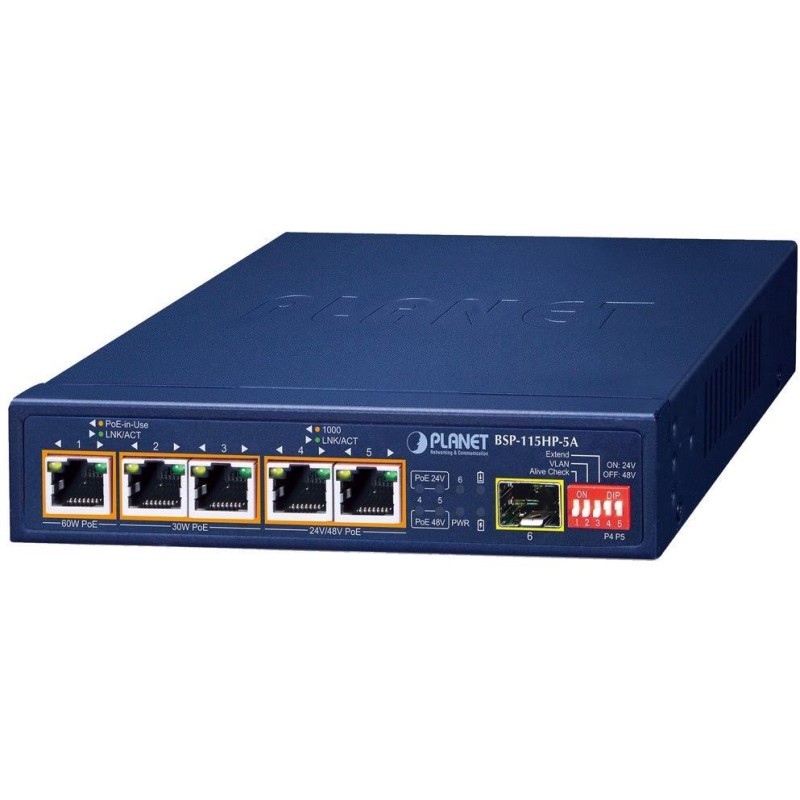

PLANETA BSP-115HP-5A
Zasilany energią słoneczną przełącznik PoE ze zintegrowanym kontrolerem MPPT oferuje 5 gniazd RJ-45 10/100/1000 Base-T z zasilaniem PoE (1 gniazdo PoE++ 802.3bt, 2 gniazda 802.3at, 2 gniazda 802.3at lub pasywne 24 V) , budżet mocy PoE 65 W, przełącznik DIP do przełączania trybów i 1 gniazdo SFP 100/1000 Base-X.
1/2 pinów dla paneli PV (fotowoltaicznych) + niektóre typy generatorów (hydro lub wiatrowych), piny 3/4 dla zasilania prądem stałym, piny 5/6 dla ładowania/rozładowywania akumulatora . Na froncie znajduje się przełącznik DIP do konfiguracji PoE i VLAN . Przełącznik DIP z tyłu służy do ustawiania typu i napięcia akumulatora .
Ochrona ESD do 4 kV (kontakt), do 8 kV (powietrze), czujnik temperatury (detekcja od -20 do +100 °C), stopień ochrony IP30 (obudowa metalowa), bezwentylatorowy, montaż na ścianie lub stole, temperatura pracy od -20 do +65 °C .
Przełącznik Solar PoE obsługujący jednoczesne korzystanie z energii słonecznej (PV), prądu stałego i baterii. Energia uzyskana z panelu słonecznego jest magazynowana w baterii 12 lub 24 V. Następnie, gdy nie ma dostępnej energii słonecznej ani prądu stałego, bateria jest używana do zasilania przełącznika i podłączonych urządzeń.
Rozwiązanie to zapewnia możliwość zasilania podłączonych urządzeń aktywnych, takich jak kamery IP, przełączniki, konwertery lub jednostki Wi-Fi, przez cały czas i bez zależności od sieci energetycznej. Aplikacja nadaje się zatem do zapewnienia nadzoru w otoczeniu parków, lasów, domków letniskowych lub dużych obszarów rolniczych i przemysłowych. Dzięki nieprzerwanemu zasilaniu może być również stosowana jako środek do budowy punktów telekomunikacyjnych dla lokalnych dostawców Internetu.
Zarządzanie baterią:
- Obsługuje akumulatory litowe (Lit, Li-Fe) i kwasowo-ołowiowe (Ołowiowo-kwasowe, Pb), opcjonalnie
- Moc wejściowa (PV IN): min. napięcie 15–27 V DC (akumulator 12 V), 32–45 V DC (akumulator 24 V), maks. prąd 5 A, moc do 135 W (dla akumulatora 12 V, 225 W dla akumulatora 24 V), obsługa zasilania DC 15–24 V (akumulator 12 V) lub 32–36 V (akumulator 24 V)
- Kontroler ładowania MPPT (śledzenie punktu maksymalnej mocy)
- Zabezpieczenie przed prądem wstecznym (zapobiega cofaniu się prądu elektrycznego do panelu fotowoltaicznego)
- Zabezpieczenie nadprądowe i zabezpieczenie przed odwrotną polaryzacją (dla akumulatora i elektrod ładujących)
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 1× RJ-45 10/100/1000 Base-T z PoE++, 2× RJ-45 10/100/1000 Base-T z PoE+, 2× RJ-45 10/100/1000 Base-T z PoE+ lub 24 V (pasywne), 1× SFP Base-X
Pamięć: 2 tys. adresów MAC, bufor 2,5 Mb
Przepustowość: magistrala 12 Gbps, operacyjna 8,92 Mpps (64B)
Projekt: biurkowy, ścienny
Zasilanie (przełączniki): poprzez panele fotowoltaiczne (DC 15–45 V), z akumulatora (DC 12/24 V) lub poprzez zasilacz DC (pin 3/4) 15–24 V (akumulator 12 V) lub 32–36 V (akumulator 24 V), łączny pobór mocy do 75,6 W (pełne obciążenie z zasilaniem PoE)
Wymagania dotyczące zasilania:
Panel słoneczny: 15-27 V DC (akumulator 12 V), 32-45 V DC (akumulator 24 V)
Akumulatory: 12/24 V, litowe (Li-Fe) i kwasowo-ołowiowe (Pb)
Zasilanie prądem stałym: 15-24 V (akumulator 12 V) lub 32-36 V (akumulator 24 V)
Moc wyjściowa: 1× PoE++ RJ-45, 2× PoE+ RJ-45, 2× pasywne PoE lub PoE+ RJ-45, 6-pinowy blok zacisków (1× wejście dla panelu fotowoltaicznego, 1× wejście/wyjście zasilania dla akumulatora 12/24 V, 1× wejście dla zasilania prądem stałym) )
Ochrona: ESD do 4 kV kontakt, 8 kV powietrze (ethernet)
Temperatura pracy: -20 do +65 °C
Wymiary: 159 × 142 × 34 mm
Waga: 690g
Funkcja PoE:
Całkowita moc wyjściowa: do 65 W, 802.3af/at/bt, 802.3af/at, pasywne PoE (24 V)
Liczba wtryskiwaczy: 1× do 60 W, 2× do 35 W, 2× do 25 W (przy DC 24 V, pasywne PoE) lub do 35 W (przy DC 48 V, aktywne PoE)
Typ zasilania: End-span
Funkcje zaawansowane:
ochrona (obwodu) przed zakłóceniami pomiędzy portami
automatyczne wykrywanie zasilanego urządzenia
wykrywanie aktywności zasilanych urządzeń, w przypadku braku reakcji można je ponownie uruchomić poprzez odłączenie zasilania (sprawdzenie aktywności PD)
Tryb rozszerzony 10 Mb/s z zasięgiem do 250 m
Switch ma przełącznik trybu ręcznego:
- Kontrola aktywności – monitoruje stan podłączonych urządzeń w czasie rzeczywistym. Jeśli urządzenie przestanie reagować, przywrócenie zasilania spowoduje jego ponowne uruchomienie.
- VLAN - Porty są logicznie oddzielone od siebie; w tym trybie można zapobiec niechcianym burzom rozgłoszeniowym i multicastowym.
- Rozszerz - Przełącznik obsługuje urządzenia oddalone o maksymalnie 250 m, przy obniżonej przepustowości wynoszącej 10 Mb/s na port.
- PoE 24/48 V - Przełączanie napięcia na portach 4 i 5. Jest to przełączanie między pasywnym PoE 24 V i aktywnym PoE 48 V (PoE+ 802.3at).
