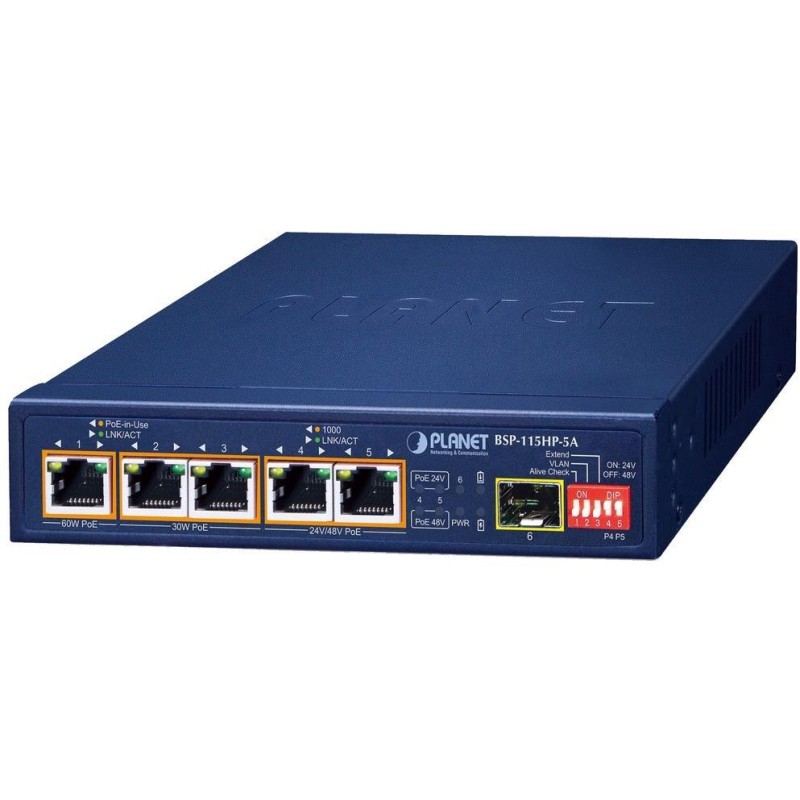

PLANET BSP-115HP-5A
Solarbetriebener PoE-Switch mit integriertem MPPT- Controller bietet 5× RJ-45 10/100/1000 Base-T mit PoE-Stromversorgung (1× PoE++ 802.3bt, 2× 802.3at, 2× 802.3at oder passiv 24 V) , 65 W PoE-Budget, DIP-Schalter zur Modusumschaltung und 1× SFP 100/1000 Base-X.
1/2 Pins für PV-Module (Photovoltaik) + einige Generatortypen (Wasserkraft oder Wind), Pins 3/4 für Gleichstrom, Pins 5/6 zum Laden/Entladen der Batterie . Auf der Vorderseite befindet sich ein DIP-Schalter zur Konfiguration von PoE und VLAN . Mit dem DIP-Schalter auf der Rückseite werden Batterietyp und -spannung eingestellt.
ESD-Schutz bis 4 kV (Kontakt), bis 8 kV (Luft), Temperatursensor (Erfassung -20 bis +100 °C), IP30- Schutz (Metallgehäuse), lüfterlos, Wand- oder Tischmontage, Betriebstemperatur -20 bis +65 °C .
Solar-PoE-Switch, der die gleichzeitige Nutzung von Solar- (PV), Gleichstrom- und Batteriestrom unterstützt. Die vom Solarmodul gewonnene Energie wird in einer 12- oder 24-V-Batterie gespeichert. Wenn weder Solar- noch Gleichstrom verfügbar ist, wird die Batterie zur Stromversorgung des Switches und der angeschlossenen Geräte verwendet.
Diese Lösung ermöglicht die ständige und netzunabhängige Stromversorgung angeschlossener aktiver Geräte wie IP-Kameras, Switches, Konverter oder WLAN-Geräte. Die Anwendung eignet sich daher für die Überwachung von Parks, Wäldern, Ferienhäusern oder großen landwirtschaftlichen und industriellen Flächen. Dank der unterbrechungsfreien Stromversorgung kann sie auch zum Aufbau von Telekommunikationspunkten für lokale Internetanbieter genutzt werden.
Batteriemanagement:
- Unterstützt Lithium- (Lithium, Li-Fe) und Blei-Säure- (Blei-Säure, Pb) Batterien, optional
- Eingangsleistung (PV IN): min. Spannung 15–27 V DC (12-V-Batterie), 32–45 V DC (24-V-Batterie), max. Strom 5 A, Leistung bis zu 135 W (für 12-V-Batterie, 225 W für 24-V-Batterie), unterstützt Gleichstrom 15–24 V (12-V-Batterie) oder 32–36 V (24-V-Batterie)
- MPPT-Laderegler (Maximum Power Point Tracking)
- Rückstromschutz (verhindert den Rückfluss von elektrischem Strom in das Photovoltaikmodul)
- Überstromschutz und Verpolungsschutz (für Akku und Ladeelektroden)
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 1× RJ-45 10/100/1000 Base-T mit PoE++, 2× RJ-45 10/100/1000 Base-T mit PoE+, 2× RJ-45 10/100/1000 Base-T mit PoE+ oder 24 V (passiv), 1× SFP Base-X
Speicher: 2K MAC-Adressen, 2,5 MB Puffer
Durchsatz: 12 Gbit/s Bus, betriebsbereit 8,92 Mpps (64B)
Ausführung: Tischgerät, Wandmontage
Stromversorgung (Schalter): über Photovoltaik-Panels (DC 15–45 V), aus Batterie (DC 12/24 V) oder über DC-Netzteil (Pin 3/4) 15–24 V (12V-Batterie) bzw. 32–36 V (24V-Batterie), Gesamtleistungsaufnahme bis zu 75,6 W (Volllast mit PoE-Stromversorgung)
Strombedarf:
Solarpanel: 15–27 V DC (12 V Batterie), 32–45 V DC (24 V Batterie)
Batterien: 12/24 V, Lithium (Li-Fe) und Blei-Säure (Pb) Batterien
Gleichstromversorgung: 15–24 V (12-V-Batterie) oder 32–36 V (24-V-Batterie)
Ausgangsleistung: 1× PoE++ RJ-45, 2× PoE+ RJ-45, 2× passives PoE oder PoE+ RJ-45, 6-poliger Klemmenblock (1× Eingang für PV-Panel, 1× Stromeingang/-ausgang für 12/24-V-Batterie, 1× Eingang für Gleichstromversorgung )
Schutz: ESD bis zu 4 kV Kontakt, 8 kV Luft (Ethernet)
Betriebstemperatur: -20 bis +65 °C
Abmessungen: 159 × 142 × 34 mm
Gewicht: 690g
PoE-Funktion:
Gesamtleistungsabgabe: bis zu 65 W, 802.3af/at/bt, 802.3af/at, passives PoE (24 V)
Anzahl Injektoren: 1× bis 60 W, 2× bis 35 W, 2× bis 25 W (bei DC 24 V, passives PoE) oder bis 35 W (bei DC 48 V, aktives PoE)
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
Schutz (eines Stromkreises) gegen Störungen zwischen den Ports
automatische Erkennung des eingeschalteten Geräts
Erkennung der Aktivität von Geräten mit Stromversorgung. Erfolgt keine Reaktion, kann durch Trennung der Stromversorgung ein Neustart erfolgen (PD Alive Check).
Erweiterter Modus 10 Mbit/s mit einer Reichweite von bis zu 250 m
Der Switch verfügt über einen manuellen Modusschalter:
- Alive Check – Überwacht den Status angeschlossener Geräte in Echtzeit. Wenn ein Gerät nicht mehr reagiert, wird es durch Wiederherstellung der Stromversorgung wieder betriebsbereit gemacht.
- VLAN - Ports sind logisch voneinander getrennt, in diesem Modus können unerwünschte Multicast- und Broadcast-Stürme verhindert werden.
- Erweitern – Der Switch versorgt Geräte bis zu 250 m mit Strom, mit reduziertem Durchsatz von 10 Mbit/s pro Port.
- PoE 24/48 V – Schaltspannung an den Ports 4 und 5. Dies ist das Umschalten zwischen 24 V passivem PoE und 48 V aktivem (PoE+ 802.3at).
