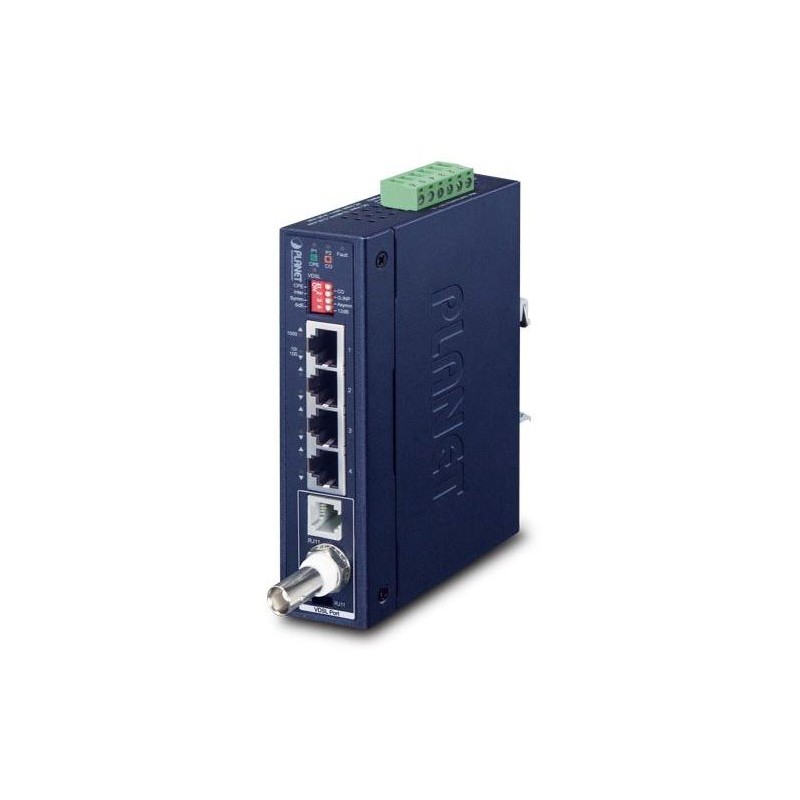

PLANETA IVC-234GT
Industrial Ethernet extender (konwerter) do konwersji/modulacji sieci RJ-45 na kabel koncentryczny lub 2-żyłowy UTP . Umożliwia rozszerzenie zasięgu sieci do 1,2 km przy prędkości 300 Mb/s . Posiada jeden port BNC, jeden port RJ-11 i 4 gigabitowe porty RJ-45 (10/100/1000 Base-T) dla standardowego Ethernetu do 100 m.
Idealny do podłączania zdalnych kamer IP, punktów dostępowych lub wyświetlaczy cyfrowych.
Nadaje się do stosowania z kamerami IP, wyświetlaczami Digital Signage, rejestratorami NVR i innymi elementami sieciowymi wymagającymi połączeń na odległość większą niż 100 metrów (do 1,2 km).
Urządzenie wykorzystuje technologię Gigabit Ethernet i VDSL2 z możliwością wyboru trybu asymetrycznego (pobieranie do 200 Mb/s / wysyłanie do 100 Mb/s) lub symetrycznego (pobieranie i wysyłanie do 150 Mb/s) dla transmisji danych.
Przemysłowa konstrukcja w metalowej obudowie IP30 z montażem na szynie DIN, temperatura pracy od -40 do +75 °C, zabezpieczenie ESD 6 kV i obsługa redundantnego zasilania 12-48 V DC lub 24 V AC sprawiają, że urządzenie idealnie nadaje się do wymagających środowisk.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 4x RJ-45 10/100/1000 Base-T, 1x RJ-11 (VDSL2/ADSL2+), 1x BNC (F)
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: możliwe bezpośrednie zasilanie podwójne 2× DC 12-48 V lub AC 24 V, łączny pobór mocy do 5,7 W (zasilacz nie jest dołączony)
Ochrona: 6 kV DC (ESD)
Temperatura pracy: -40 do +75 °C
Wymiary: 135 × 87,8 × 32 mm
Waga: 185g
Specyfikacja złącza/przedłużacza:
Maksymalna odległość transmisji poprzez kabel koncentryczny: 1,2 km
Maksymalna odległość transmisji przy użyciu portu VDSL2 + RJ-11: 1,2 km
Przełącznik DIP i funkcja:
- DIP-1: Wybierz tryb CO lub CPE
- DIP-2: Wybierz tryb G.INP lub Interleaved
- DIP-3: Wybierz profil pasma (asymetryczny lub symetryczny)
- DIP-4: Wybierz SNR 12dB lub 8dB
Specyfikacja przełącznika:
Pamięć: 2K rekordów
Obsługa transmisji: JumboFrame 9K
Prędkość przesyłu danych: do 24 Mb/s
Specyfikacja systemu:
VDSL:
- VDSL-DMT
- ITU-T G.993.1 VDSL
- ITU-T G.997.1
- ITU-T G.993.2 VDSL2 (obsługa profilu 17a/30a)
- ITU-T G.993.5G
- ITU-T G.998
- G.INP
ADSL:
- Standardowy ADSL2/2+
- ITU G.992.3 G.dmt.bis
- ITU G.992.5 G.dmt.bisplus
- Prędkość przesyłu danych do 24 Mb/s
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g (IEC-60068-2-27)
Przykłady użycia:
