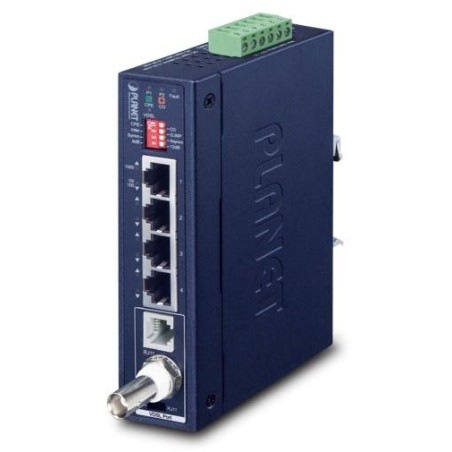

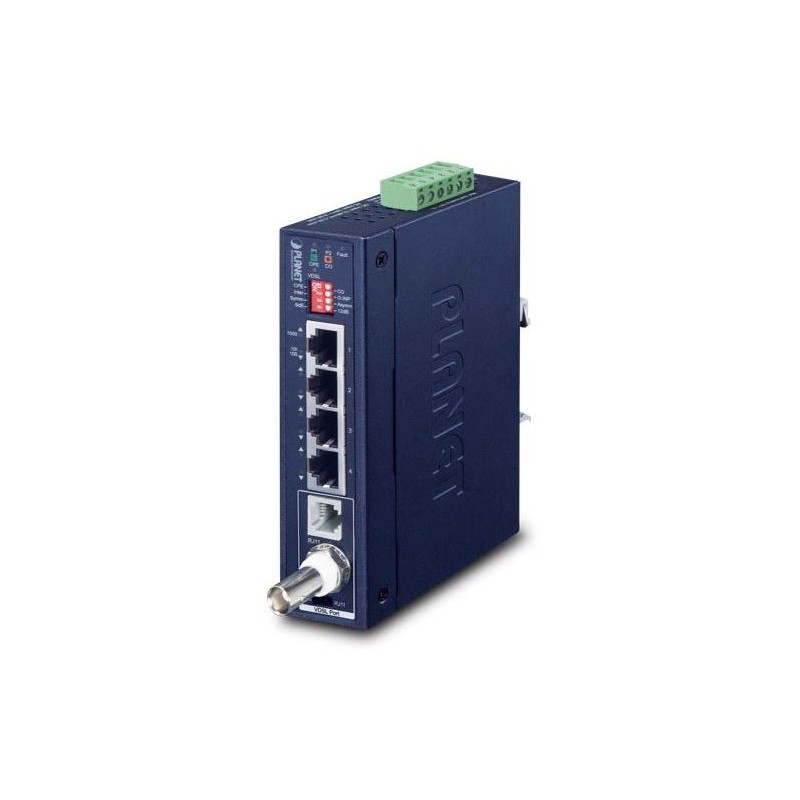

PLANET IVC-234GT
Priemyselný ethernet extender (konvertor) pre prevod/moduláciu RJ-45 siete na koaxiálny alebo 2-drôtový UTP kábel. Umožňuje predĺžiť dosah siete až na 1,2 km pri rýchlosti 300 Mbps . Disponuje jedným BNC portom, jedným RJ-11 portom a 4 gigabitovými RJ-45 portami (10/100/1000 Base-T) pre štandardný ethernet do 100 m.
Ideálne pre pripojenie vzdialených IP kamier, prístupových bodov alebo digitálnych displejov.
Vhodný je pre využitie s IP kamerami, digitálnymi signage displejmi, NVR a ďalšími sieťovými prvkami, ktoré vyžadujú prepojenie na vzdialenosť väčšiu ako 100 metrov (až do 1,2 km).
Zariadenie využíva technológiu Gigabit Ethernet a VDSL2 s možnosťou voľby medzi asymetrickým režimom (downstream až 200 Mbps / upstream až 100 Mbps) alebo symetrickým režimom (downstream aj upstream až 150 Mbps) na prenos dát.
Priemyselné prevedenie v kovovom IP30 púzdre s možnosťou montáže na DIN lištu, prevádzkovou teplotou -40 až +75 ° C, ochranou proti ESD 6kV a podporou redundantného napájania 12-48 V DC alebo 24 V AC ho predurčuje pre náročné prostredie.
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 4× RJ-45 10/100/1000 Base-T, 1× RJ-11 (VDSL2/ADSL2+), 1× BNC (F)
Prevedenie: DIN lišta, na stenu
Napájanie: možné priame duálne napájanie 2× DC 12-48 V alebo AC 24 V, celkový príkon do 5,7 W (zdroj nie je súčasťou balenia)
Ochrana: 6 kV DC (ESD)
Prevádzková teplota: -40 až +75 °C
Rozmery: 135 × 87,8 × 32 mm
Hmotnosť: 185 g
Špecifikácia konektora/extendera:
Maximálna vzdialenosť prenosu pomocou koax kábla: 1,2 km
Maximálna vzdialenosť prenosu pomocou VDSL2 + RJ-11 portu: 1,2 km
Switch a funkcie DIP:
- DIP-1: Select CO or CPE mode
- DIP-2: Vyberte G.INP alebo Interleaved mode
- DIP-3: Select Band Profile (Asymmetric alebo Symmetric)
- DIP-4: Vyberte SNR 12dB alebo 8dB
Špecifikácia switcha:
Pamäť: 2K záznamov
Podpora prenosu: JumboFrame 9K
Rýchlosť prenosu dát: až 24 Mbps
Špecifikácia systému:
VDSL:
- VDSL-DMT
- ITU-T G.993.1 VDSL
- ITU-T G.997.1
- ITU-T G.993.2 VDSL2 (podpora profilu 17a/30a)
- ITU-T G.993.5 G.
- ITU-T G.998
- G.INP
ADSL:
- Štandard ADSL2/2+
- ITU G.992.3 G.dmt.bis
- ITU G.992.5 G.dmt.bisplus
- Rýchlosť prenosu dát až 24 Mbps
Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g (IEC-60068-2-27)
Príklady použitia:
