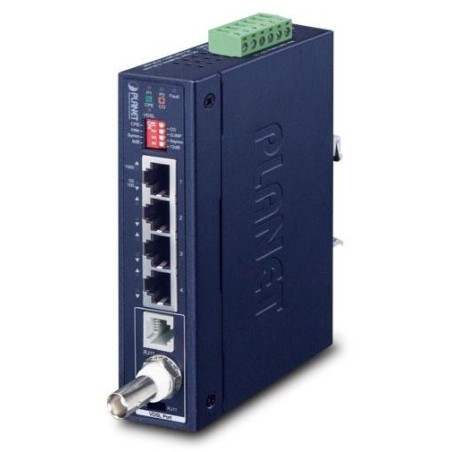

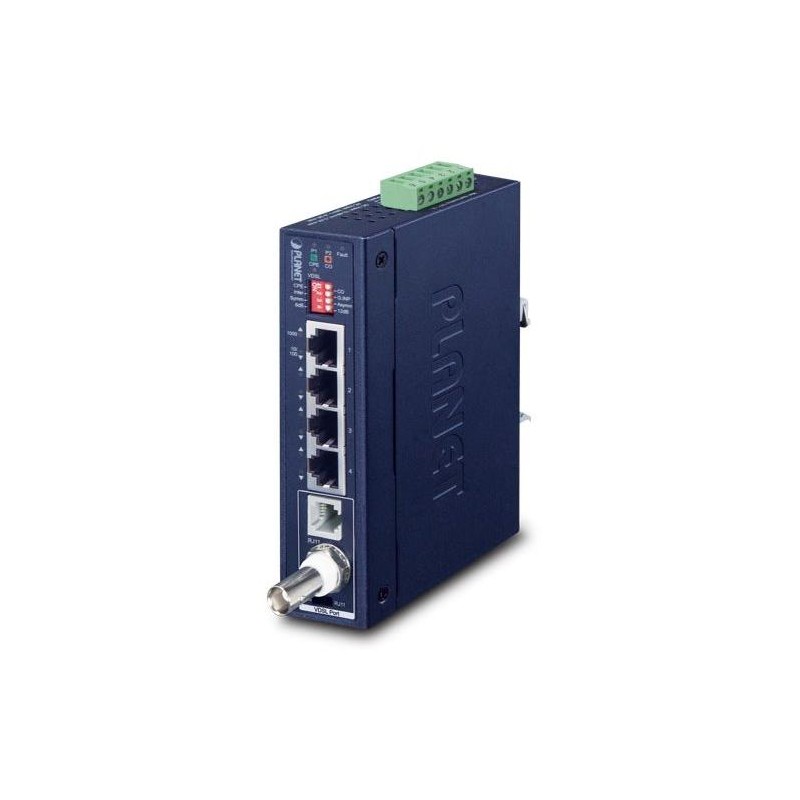

PLANET IVC-234GT
Industrieller Ethernet-Extender (Konverter) zur Konvertierung/Modulation von RJ-45-Netzwerken auf Koaxial- oder 2-adriges UTP- Kabel. Ermöglicht die Erweiterung der Netzwerkreichweite auf bis zu 1,2 km bei einer Geschwindigkeit von 300 Mbit/s . Er verfügt über einen BNC-Anschluss, einen RJ-11-Anschluss und vier Gigabit-RJ-45- Anschlüsse (10/100/1000 Base-T) für Standard-Ethernet bis zu 100 m.
Ideal zum Anschließen von Remote-IP-Kameras, Access Points oder digitalen Displays.
Es eignet sich für die Verwendung mit IP-Kameras, Digital Signage-Displays, NVRs und anderen Netzwerkelementen, die Verbindungen über eine Entfernung von mehr als 100 Metern (bis zu 1,2 km) erfordern.
Das Gerät nutzt Gigabit-Ethernet- und VDSL2-Technologie mit der Möglichkeit, für die Datenübertragung zwischen asymmetrischem Modus (Downstream bis zu 200 Mbit/s / Upstream bis zu 100 Mbit/s) oder symmetrischem Modus (Downstream und Upstream bis zu 150 Mbit/s) zu wählen.
Das industrielle Design in einem IP30-Metallgehäuse mit DIN-Schienenmontage, Betriebstemperatur -40 bis +75 °C, 6 kV ESD-Schutz und Unterstützung für redundante Stromversorgung von 12–48 V DC oder 24 V AC machen es ideal für anspruchsvolle Umgebungen.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 4x RJ-45 10/100/1000 Base-T, 1x RJ-11 (VDSL2/ADSL2+), 1x BNC (F)
Ausführung: Hutschiene, Wandmontage
Stromversorgung: direkte Doppelstromversorgung 2× DC 12-48 V oder AC 24 V möglich, Gesamtleistungsaufnahme bis zu 5,7 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: 6 kV DC (ESD)
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 135 × 87,8 × 32 mm
Gewicht: 185 g
Stecker-/Extender-Spezifikationen:
Maximale Übertragungsdistanz über Koaxialkabel: 1,2 km
Maximale Übertragungsdistanz bei Verwendung von VDSL2 + RJ-11-Anschluss: 1,2 km
DIP-Schalter und Funktion:
- DIP-1: CO- oder CPE-Modus auswählen
- DIP-2: Wählen Sie G.INP oder Interleaved-Modus
- DIP-3: Bandprofil auswählen (asymmetrisch oder symmetrisch)
- DIP-4: Wählen Sie ein SNR von 12 dB oder 8 dB
Schalterspezifikationen:
Speicher: 2K Datensätze
Übertragungsunterstützung: JumboFrame 9K
Datenübertragungsrate: bis zu 24 Mbit/s
Systemspezifikationen:
VDSL:
- VDSL-DMT
- ITU-T G.993.1 VDSL
- ITU-T G.997.1
- ITU-T G.993.2 VDSL2 (Profil 17a/30a-Unterstützung)
- ITU-T G.993.5G.
- ITU-T G.998
- G.INP
ADSL:
- ADSL2/2+-Standard
- ITU G.992.3 G.dmt.bis
- ITU G.992.5 G.dmt.bisplus
- Datenübertragungsrate bis zu 24 Mbit/s
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g (IEC-60068-2-27)
Anwendungsbeispiele:
