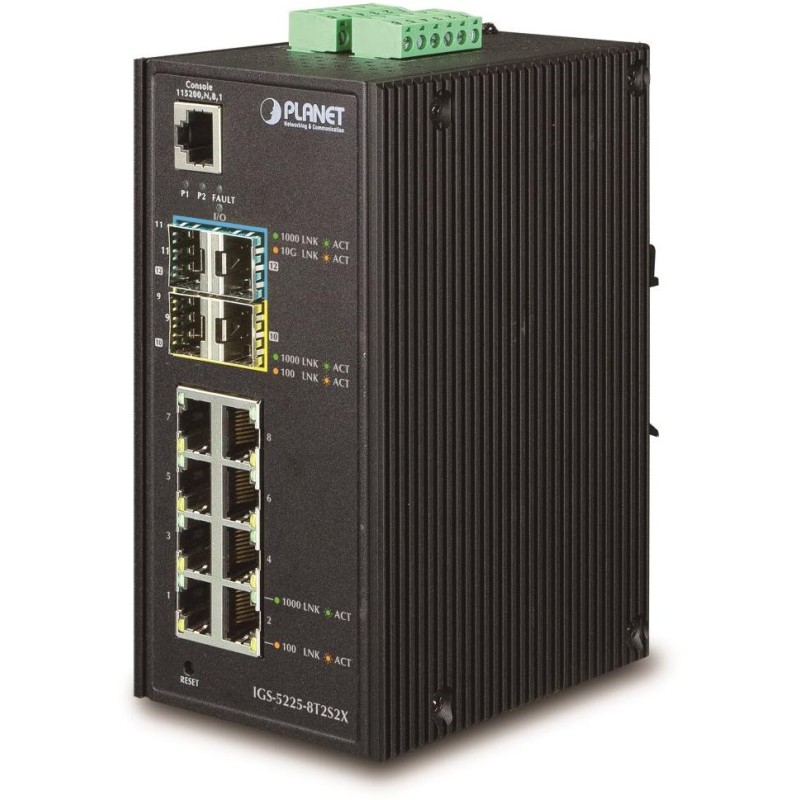

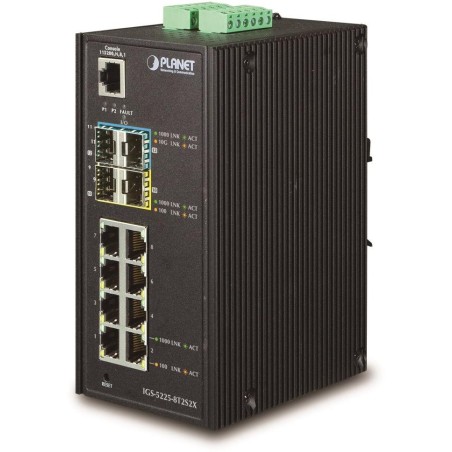

Planet IGS-5225-8T2S2X
Industriell verwalteter L3-Switch 8x 1000Base-T, 2x SFP+ 1000/2500/10Gbase-X, 2x SFP 100/1000/2500Base-X, 2x DI/DO. MODBUS.
Web-/SNMPv3-Verwaltung, 255 VLAN 802.1Q-Netzwerke, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP-Link-Aggregation, Port Shaper, QoS, DHCP-Snooping.
SFP-DDM-Diagnose. Redundante Stromversorgung, ESD-Überspannungsschutz, IP30-Schutz, Betriebstemperatur -40~75°C.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Es ist mit einem Redundanzverfahren ausgestattet, das das Spanning Tree-Protokoll verwendet (dessen Wiederherstellungszeit im Bereich von Sekunden und Bruchteilen davon liegt). L3-Routing für bis zu 128 Regeln und VLAN-Schnittstellen, die das OSPFv2-Routing-Protokoll verwenden, werden unterstützt.
Die Switches der IGS-Serie sind stoß- und vibrationsfest und ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX (100BASE-FX und 2500BASE-X SFP kompatibel), 2 x SFP+ 10GbBASE-SR/LR (1000BASE-SX/LX/BX und 2500BASE-X kompatibel), 1 x RJ-45 serieller Konsolenport
Speicher: 32k MAC-Adressen, 16Mbit Puffer
Durchsatz: 60 Gbit/s Bus, betriebsbereit 44,642 Mpps (64 Bit)
Übertragungsunterstützung: JumboFrame 10K
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 12 – 48 V DC, 24 V AC, redundant, Anschluss von zwei verschiedenen Quellen möglich, Eigenleistungsaufnahme bis zu 16,36 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV DC
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 152 x 107 x 72 mm
Gewicht: 1070g
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 512 Regeln
L3 statisches Routing: bis zu 128 Regeln, 128 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8-stufig, Verkehrspriorisierung nach Port, DSCP/ToS, 802.1p- oder 802.1Q-Tags
Port-Shaper -Einstellungen im Bereich von 1 kb - 1 Gbps
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: />
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP, 8 Ports in 6 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: nein
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
