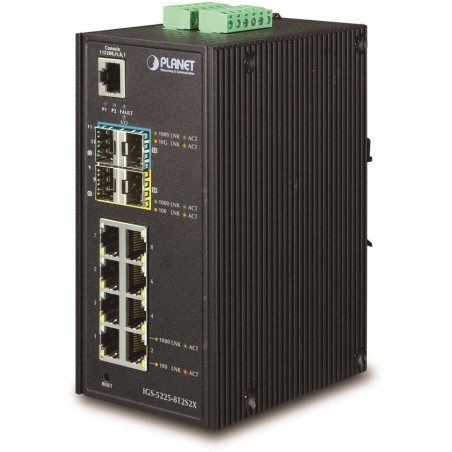

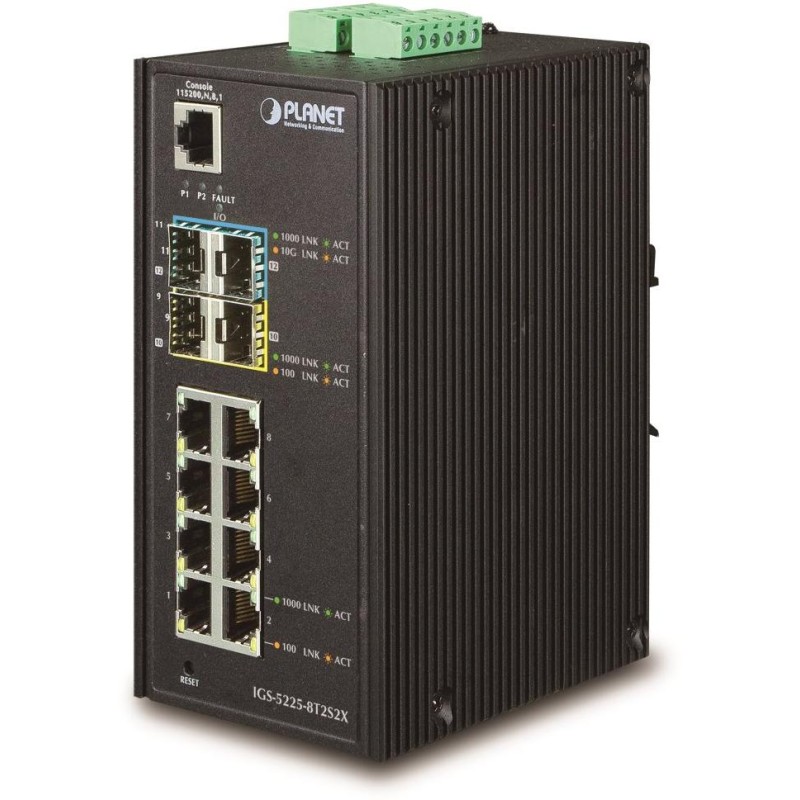

Planet IGS-5225-8T2S2X
Priemyselný spravovateľný L3 prepínač 8x 1000Base-T, 2x SFP+ 1000/2500/10Gbase-X, 2x SFP 100/1000/2500Base-X, 2x DI/DO. MODBUS.
Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP Snooping.
Diagnostika SFP-DDM. Redundantné napájanie, ESD prepäťová ochrana, krytie IP30, prevádzková teplota -40~75°C.
Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.
Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 128 pravidiel a VLAN rozhranie s využitím routovacieho protokolu OSPFv2.
Prepínače radu IGS sú odolné voči otrasom a vibráciám, umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).
Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!
Možný monitoring mobilnou aplikáciouCloudViewer .
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX (100BASE-FX a 2500BASE-X SFP kompatibilné), 2 x SFP+ 10GbBASE-SR/LR (1000 2500BASE-X kompatibilný), 1 x RJ-45 sériový port konzoly
Pamäť: 32k MAC adries, buffer 16Mbit
Priepustnosť: zbernica 60 Gbps, prevádzkovo 44,642 Mpps (64 b)
Podpora prenosu: JumboFrame 10K
Prevedenie: DIN lišta, na stenu
Napájanie: zdroj 12 - 48 V DC, 24 V AC, redundantný, pripojenie možné z dvoch rôznych zdrojov, vlastný príkon do 16,36 W (zdroj nie je súčasťou balenia)
Ochrana: ESD do 6 kV DC
Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%
Rozmery: 152 x 107 x 72 mm
Hmotnosť: 1070 g
Funkcia administrácie:
Správa: konzola, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Riadenie prístupu: Protokol ACL založený na IP a MAC, 512 pravidiel
L3 statický routing: až 128 pravidiel, 128 VLAN rozhrania
ACL filter a bonding:
IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít
Priorizácia prevádzky QoS: 8 - úrovní, priorizácia prevádzky podľa portu, DSCP/ToS, 802.1p alebo 802.1Q značky
Port shaper nastavenie v rozpätí 1 kb - 1 Gb/s
Podpora VLAN: IEEE 802.1Q
až 255 VLAN skupín, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
Multicast VLAN Registration
Spanning Tree Protocol: />
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, oboje
Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 6 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
DHCP Snooping: áno (blokácia cudzích DHCP serverov)
LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: nie
Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení
EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
