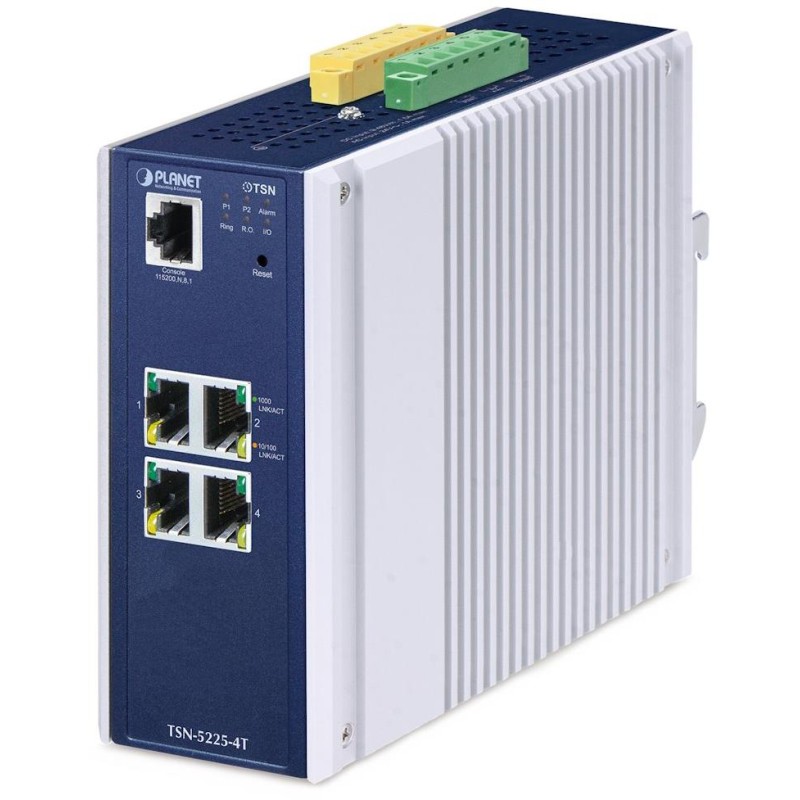

PLANET TSN-5225-4T
Innovativer Industrial-Ethernet-TSN-Switch (Time-Sensitive Networking) gewährleistet die zuverlässige Übertragung zeitkritischer Daten. Er ist für den stabilen Betrieb in anspruchsvollen Umgebungen konzipiert. Er deckt alle Ebenen des industriellen Automatisierungsnetzwerks ab, vom Feldbus bis zum Anlagen-Backbone. Er garantiert eine durchgängige Datenübermittlung mit hoher Priorität und extrem niedrige Latenzzeiten.
Neuer industrieller L2+-Switch für zeitkritische Netzwerke (TSN), 4× GbE RJ-45 Base-T.
ERPS-Ring (ITU-T G.8032 ERPS – Ethernet Ring Protection Switching) , robustes Industriedesign, digitale Ein- und Ausgänge, statische IP-Routing-Funktionen auf Layer 3, QoS, Sicherheit und andere Funktionen.
Doppelte Stromversorgung im Bereich DC 9–48 V oder AC 24 V , aktiver redundanter Schutz bei Stromausfall, Schutzart IP30 , Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C , Überspannungs- (bis 6 kV) und ESD-Schutz bis 5 kV , Montage auf einer DIN-Schiene oder direkt an der Wand.
Mögliche Überwachung mit der mobilen Anwendung CloudViewerPro .
Zeitkritische Netzwerkprotokolle:
Hochpräzise Zeitsynchronisation
IEEE1588 (Zeitstempelung)
802.1AS-Rev gPTP (Standardprofil)
Shaper 802.1Qbv Zeitbewusste Planung
802.1Qch Zyklische Warteschlangenbildung und Weiterleitung
TSN-Stream-Polizei 802.1Qci Filterung und Überwachung pro Stream
Redundanz 802.1CB FRER Frame Replication und Eliminierung für Redundanz für nahtlose Redundanz
Unterstützung für Standard-Linear- und Ringschutz
Verzögerungsreduzierung EEE 802.1Qbu-Frame-Preemption
IEEE 802.3br Interspersing Express Traffic (IET)
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS/TSN-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Betriebstemperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 4× GbE RJ-45, 1× Konsolenport RJ-45 (RS-232), 2× DI/DO, 1× Alarmausgang (Relais)
Speicher: 64 MB, 1024 MB SDRAM
Durchsatz: 8 Gbit/s Bus, betriebsbereit 5,95 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10 KB
Ausführung: Hutschiene, Wandmontage
Stromversorgung: dual, DC 9–48 V oder AC 24 V, Gesamtleistungsaufnahme max. 9,89 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 5 kV DC, Überspannungsschutz bis 6 kV DC
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 135 × 135 × 60 mm
Gewicht: 962 g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Zugriffskontrolle: ACL basierend auf IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p, bis zu 512 Regeln
L3-Routing: max. 8 VLAN-Schnittstellen, 32 statische Routing-Einträge, IPv4/IPv6 SW statisches Routing
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse
MAC ACL, Verkehrsfilterung nach MAC-Adresse
QoS-Verkehrspriorisierung: Verkehrsklassifizierung, strikte Priorität und WRR, 8-stufige Priorität für das Switching (Portnummer, 802.1p-Priorität, 802.1Q-VLAN-Tag, DSCP/ToS-Feld im IP-Paket)
VLAN-Unterstützung:
VLAN nach IEEE 802.1Q-Standard mit Tag
IEEE 802.1ad Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
VLAN basierend auf MAC-Adresse
Protokollbasiertes VLAN
Sprach-VLAN
VLAN basierend auf IP-Subnetz (IP-Subnetz)
MVR (Multicast-VLAN-Registrierung)
GVRP
Bis zu 4K VLAN-Gruppen aus 4096 VLAN-IDs
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
BPDU Guard, BPDU-Filterung und transparentes BPDU
Portspiegelung: RX, TX, RX+TX, viele-zu-eins
Link Aggregation: IEEE 802.3ad LACP, max. 2 Trunk-Gruppen mit max. 4 Ports pro Gruppe
Multicast: IGMP v1/v2/v3, Unterstützung für IGMP-Abfragemodus (bis zu 255 Gruppen), MLD v1/v2, Unterstützung für MLD-Abfragemodus (bis zu 255 Gruppen)
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS, TACACS+
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: nein
