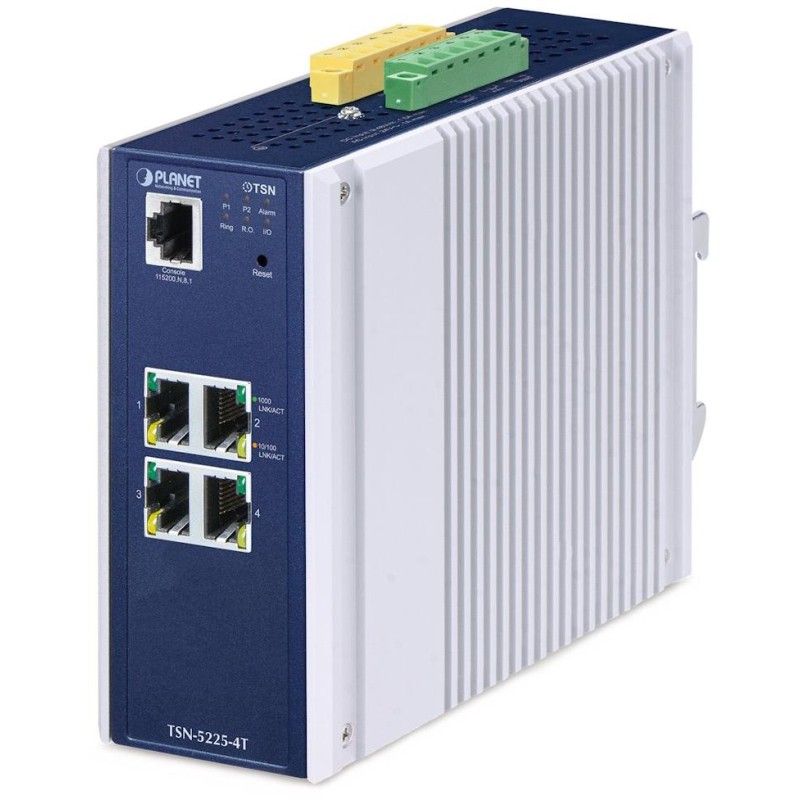

Planet TSN-5225-4T priemyselný L2+ Managed TSN switch, 4x1Gb, 1x RJ45-to-RS232, dual 9-48VDC, -40~75°C, IP30

PLANET TSN-5225-4T

Inovatívny priemyselný ethernetový TSN (Time-Sensitive Networking) switch zaručujúci spoľahlivý prenos časovo citlivých dát. Je určený na stabilnú prevádzku v náročnom prostredí. Rieši všetky úrovne priemyselnej automatizačnej siete, od prevádzkovej zbernice až po chrbticovú sieť závodu. Zaručuje prenos prevádzky s vysokou prioritou end-to-end a extrémne nízkou latenciou.

Nový priemyselný L2+ switch pre časovo citlivé siete (TSN), 4× GbE RJ-45 Base-T.

ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , priemyselná odolná konštrukcia, digitálne vstupy a výstupy, funkcie statického smerovania IP na 3. vrstve, QoS, zabezpečenie a ďalšie funkcie.

Duálne napájanie v rozsahu DC 9–48 V alebo AC 24 V , aktívna redundantná ochrana pri výpadku napájania, krytie IP30 , hliníková skriňa, pracovná teplota -40 až +75 °C , prepäťová (do 6 kV) a ESD ochrana do 5 kV , montáž na DIN lištu alebo priamo na stenu.

---

Možný monitoring mobilnou aplikáciou CloudViewerPro .

---

Časovo citlivé sieťové protokoly:


High Precision Time Synchronization

IEEE1588 (Time Stamping)
802.1AS-Rev gPTP (predvolený profil)
Shapers

802.1Qbv Plánovanie s ohľadom na čas (Time-aware Scheduling)
802.1Qch Cyklické radenie a odovzdávanie (Cyclic Queuing and Forwarding)
TSN Stream Policing

802.1Qci Filtrovanie a usmerňovanie podľa toku (Per Stream Filtering and Policing)
Redundancy

802.1CB FRER Replikácia rámcov a eliminácia redundancie pre bezproblémové zálohovanie (Frame Replication and Elimination for Redundance for seamless redundancy)
Podpora lineárnej a kruhovej ochrany (Standard Linear and Ring protection)
Zníženie oneskorenia (Delay Reduction)

EEE 802.1Qbu Frame Preemption
IEEE 802.3br Interspersing Express Traffic (IET)

---

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.

Prepínače radu IGS/TSN sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 4× GbE RJ-45, 1× konzolový port RJ-45 (RS-232), 2× DI/DO, 1× alarm výstup (relé)

Pamäť: 64 Mb, 1024 Mb SDRAM

Priepustnosť: zbernica 8 Gbps, prevádzkovo 5,95 Mpps (64B)

Podpora prenosu: JumboFrame 10 KB

Prevedenie: DIN lišta, na stenu

Napájanie: duálne, DC 9–48 V alebo AC 24 V, celkový príkon max. 9,89 W (zdroj nie je súčasťou balenia)

Ochrana: ESD do 5 kV DC, prepäťová ochrana do 6 kV DC

Prevádzková teplota: -40 až +75 °C

Rozmery: 135 × 135 × 60 mm

Hmotnosť: 962 g

Funkcia administrácie:

Správa: konzola cez RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2

Riadenie prístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidiel

L3 routing: max. 8 VLAN rozhranie, 32 položiek statického smerovania, IPv4/IPv6 SW statické smerovanie

ACL filter a bonding:


Priorizácia prevádzky QoS: klasifikácia prevádzky, striktná priorita a WRR, 8-úrovňová priorita pre prepínanie (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v pakete IP)

Podpora VLAN:


Spanning Tree Protocol:


Port zrýchlenie: RX, TX, RX+TX, mnoho-to-one

Agregácia liniek: IEEE 802.3ad LACP, max. 2 trunk skupiny s max. 4 porty na každú skupinu

Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupín), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupín)

Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, TACACS+

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: nie

---

---

---

---

---

---

---

---

---

---

---
