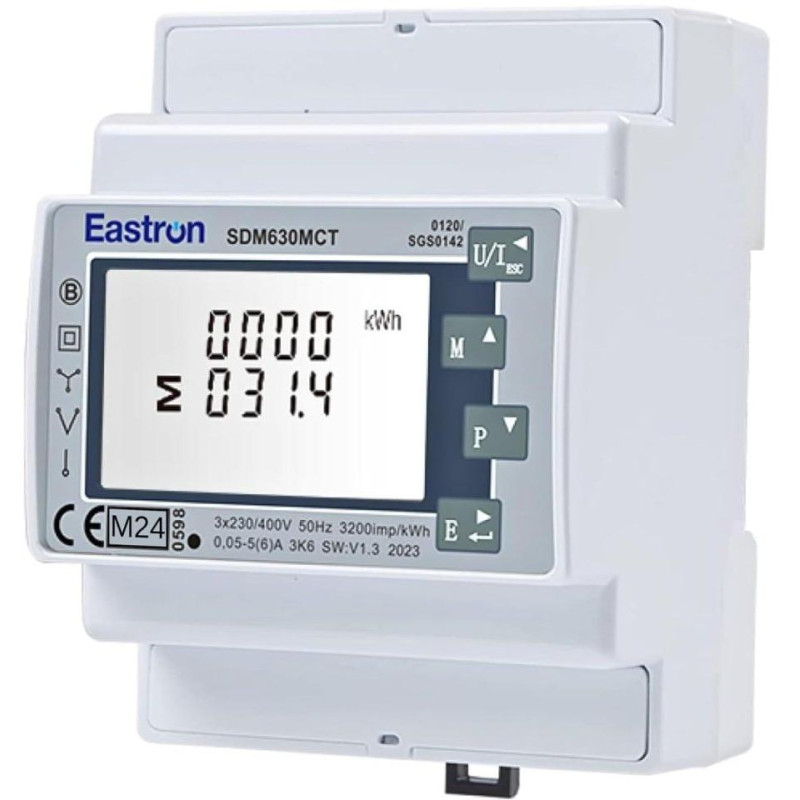

Eastron SDM630MCT-MBUS MID, 1/5A Mbus-Eingang, dreiphasig, Impulsausgänge

Eastron SDM630MCT-MBUS MID

Intelligenter Stromzähler für 1- und 3-Phasen-Messungen . Die Messparameter umfassen Spannung (V), Frequenz (Hz), Stromstärke (A), Leistung (kW/kVA/kVAr), Bezug, Abgabe und Gesamtenergie (kWh/kVArh). Das Gerät misst außerdem den maximalen Strom- und Stromverbrauch. Es verfügt außerdem über Impulsausgänge zur Messung des Energieverbrauchs, was eine einfache Überwachung und Datenaufzeichnung durch externe Geräte ermöglicht.

Dieses Gerät misst und zeigt die Eigenschaften von einphasigem Zweileiterstrom (1p2w), dreiphasigem Dreileiterstrom (3p3w) und dreiphasigem Vierleiterstrom (3p4w) im Netzwerk an.

Der Stromzähler erfüllt strenge europäische Normen und Anforderungen der Messgeräterichtlinie 2014/32/EU (MID), was seine Genauigkeit und Zuverlässigkeit garantiert.

Angezeigte Parameter:

•

• Spannung zwischen den Phasen und Null (V)

• Phasenstrom (A)

• Gesamte harmonische Verzerrung der Spannung (U%THD)

• Aktuelle Gesamtklirrfaktor (I%THD)

• Frequenz (Hz)

• Leistungsfaktor (PF)

• Maximale Stromaufnahme (MD A)

• Maximale Leistungsaufnahme (MD kW)

• Wirkleistung (kW)

• Blindleistung (kVAr)

• Scheinleistung (kVA)

• Wirkenergiebezug (kWh)

• Aktiver Energieexport (kWh)

• Gesamtwirkenergie (kWh)

• Importierter Blindleistungsverbrauch (kVArh)

• Exportierter Blindleistungsverbrauch (kVArh)

• Gesamter Blindleistungsverbrauch (kVArh)


Eine M-Bus- Kommunikationsschnittstelle ist vorhanden.

GRUNDLEGENDE SPEZIFIKATIONEN

Nennspannung: 3× 230/400 V AC

Betriebsspannungsbereich: 80–120 % der Nennspannung (U _n )

Eingangsstrom (Nennwert): 1/5 A

Schnittstelle: M-Bus

Montage: DIN-Schiene

Abmessungen: 94,5 × 72 × 65 mm

Schutzart: IP51
