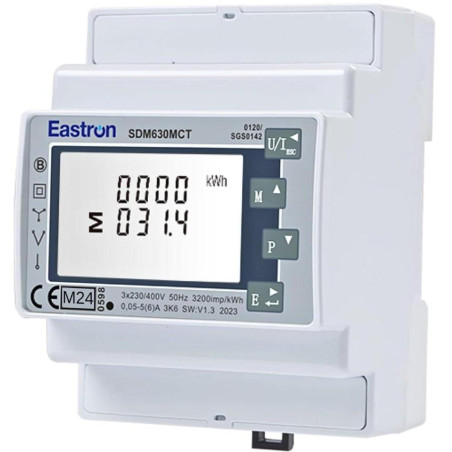

Eastrón SDM630MCT-MBUS MID, 1/5A vstup Mbus, trojfázový, pulzné výstupy

Eastrón SDM630MCT-MBUS MID

Inteligentný elektromer pre 1fázové a 3fázové meranie . Medzi merané parametre patrí napätie (V), frekvencia (Hz), prúd (A), výkon (kW/kVA/kVAr), import, export a celková energia (kWh/kVArh). Prístroj môže merať aj maximálny odber prúdu a výkonu. Ďalej je vybavený pulznými výstupmi na meranie spotrebovanej energie, ktoré umožňujú jednoduché monitorovanie a zaznamenávanie dát externými zariadeniami.

Tento prístroj meria a zobrazuje charakteristiky jednofázového dvojvodičového (1p2w), trojfázového trojvodičového (3p3w) a trojfázového štvorvodičového (3p4w) prúdu v sieti.

Elektromer spĺňa prísne európske normy a požiadavky smernice 2014/32/EÚ pre meracie prístroje (MID), čo zaručuje jeho presnosť a spoľahlivosť.

Zobrazené parametre:

•

• Napätie medzi fázami a nulou (V)

• Fázový prúd (A)

• Celkové harmonické skreslenie napätia (U%THD)

• Prúdové celkové harmonické skreslenie (I%THD)

• Frekvencia (Hz)

• Účinník (PF)

• Maximálna prúdová spotreba (MD A)

• Maximálny odber výkonu (MD kW)

• Činný výkon (kW)

• Jalový výkon (kVAr)

• Zdanlivý výkon (kVA)

• Import aktívnej energie (kWh)

• Export činnej energie (kWh)

• Celková činná energia (kWh)

• Importovaná jalová spotreba (kVArh)

• Exportovaná jalová spotreba (kVArh)

• Celková jalová spotreba (kVArh)


K dispozícii je komunikačné rozhranie M-bus .

ZÁKLADNÁ ŠPECIFIKÁCIA

Menovité napätie: 3× 230/400 V AC

Pracovný rozsah napätia: 80–120 % menovitého napätia (U _n )

Vstupný prúd (menovitý): 1/5 A

Rozhranie: M-bus

Montáž: DIN lišta

Rozmery: 94,5 × 72 × 65 mm

Krytie: IP51
