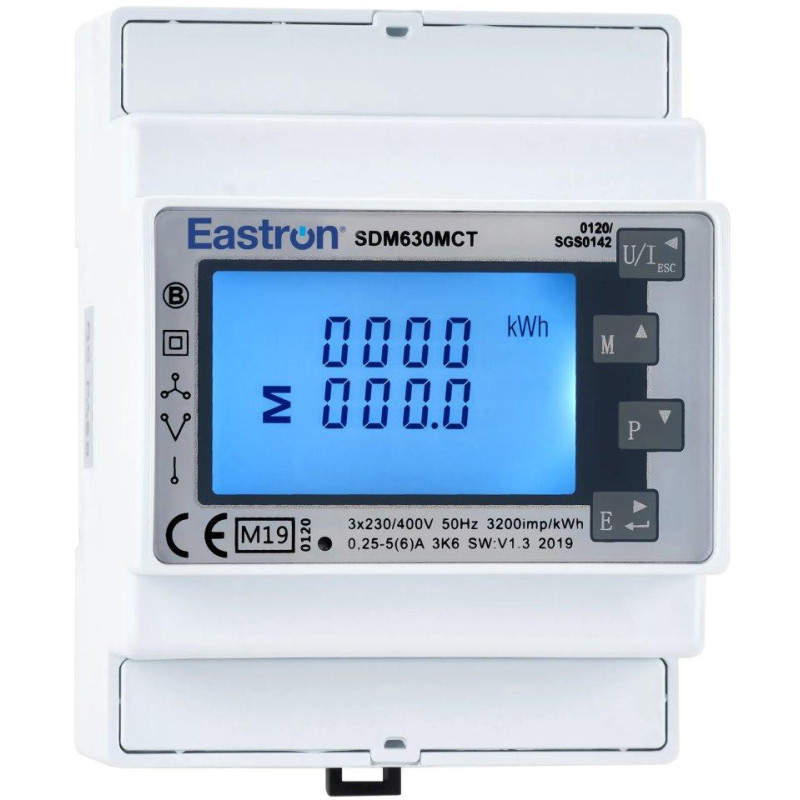

Eastron SDM630MCT
Intelligenter Stromzähler für 1- und 3-Phasenmessung . Zu den Messparametern gehören Spannung (V), Frequenz (Hz), Stromstärke (A), Leistung (kW/kVA/kVAr), Bezug, Abgabe und Gesamtenergie (kWh/kVArh). Das Gerät kann auch den maximalen Strom- und Stromverbrauch messen.
Dieses Gerät misst und zeigt die Eigenschaften von einphasigem Zweileiterstrom (1p2w), dreiphasigem Dreileiterstrom (3p3w) und dreiphasigem Vierleiterstrom (3p4w) im Netzwerk an.
Das Gerät verwendet eine indirekte Strommessung über CT-Stromwandler (40 mA).
Die Spannung wird direkt im Bereich von 100 bis 276 V AC zwischen Phase und Neutralleiter bzw. von 173 bis 480 V AC zwischen den Phasen gemessen . Spannungswandler (PT) sind nicht erforderlich.
Angezeigte Parameter:
- Spannung zwischen den Phasen und Null (V)
- Phasenstrom (A)
- Gesamte harmonische Verzerrung der Spannung (U%THD)
- Aktuelle Gesamtklirrfaktor (I%THD)
- Frequenz (Hz)
- Leistungsfaktor (PF)
- Maximale Stromaufnahme (MD A)
- Maximale Leistungsaufnahme (MD kW)
- Wirkleistung (kW)
- Blindleistung (kVAr)
- Scheinleistung (kVA)
- Wirkenergiebezug (kWh)
- Aktiver Energieexport (kWh)
- Gesamtwirkenergie (kWh)
- Importierter Blindleistungsverbrauch (kVArh)
- Exportierter Blindleistungsverbrauch (kVArh)
- Gesamter Blindleistungsverbrauch (kVArh)
Ein RS-485 Modbus RTU- Kommunikationsanschluss ist verfügbar.
GRUNDLEGENDE SPEZIFIKATIONEN
Spannung zwischen Phasen und Neutralleiter: 100 bis 276 V (AC), gilt nicht für 3p3w
Spannung zwischen den Phasen: 173 bis 480 V (AC), nur für 3p
Abmessungen: 94,5 × 72 × 65 mm
Schutzart: IP51
Detaillierte Parameter und Spezifikationen finden Sie im beigefügten Handbuch (en).
