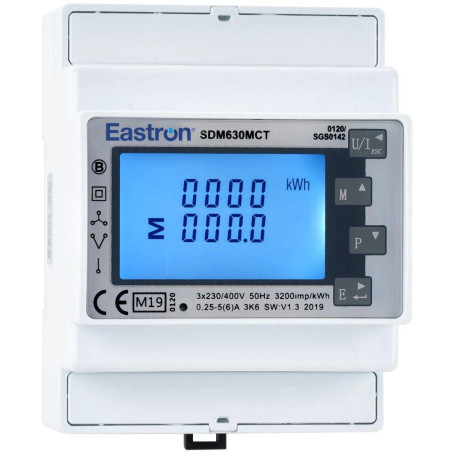

Eastron SDM630MCT- 40mA elektroměr, třífázový

Eastron SDM630MCT

Inteligentní elektroměr pro 1fázové a 3fázové měření. Mezi měřené parametry patří napětí (V), frekvence (Hz), proud (A), výkon (kW/kVA/kVAr), import, export a celková energie (kWh/kVArh). Přístroj může měřit také maximální odběr proudu a výkonu.

Tento přístroj měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) proudu v síti.

Zařízení využívá nepřímé měření proudu prostřednictvím proudových transformátorů CT (40 mA).

Napětí je měřeno přímo v rozsahu 100 až 276 V AC mezi fází a nulovým vodičem nebo 173 až 480 V AC mezi fázemi. Bez nutnosti nasazení napěťových transformátorů (PT).

Zobrazené parametry:

•

• Napětí mezi fázemi a nulou (V)

• Fázový proud (A)

• Celkové harmonické zkreslení napětí (U%THD)

• Proudové celkové harmonické zkreslení (I%THD)

• Frekvence (Hz)

• Účiník (PF)

• Maximální proudová spotřeba (MD A)

• Maximální odběr výkonu (MD kW)

• Činný výkon (kW)

• Jalový výkon (kVAr)

• Zdánlivý výkon (kVA)

• Import aktivní energie (kWh)

• Export činné energie (kWh)

• Celková činná energie (kWh)

• Importovaná jalová spotřeba (kVArh)

• Exportovaná jalová spotřeba (kVArh)

• Celková jalová spotřeba (kVArh)


K dispozici je komunikační port RS-485 Modbus RTU.

ZÁKLADNÍ SPECIFIKACE

Napětí mezi fázemi a nulovým vodičem: 100 až 276 V (AC), neplatí pro 3p3w

Napětí mezi fázemi: 173 až 480 V (AC), pouze pro 3p

Rozměry: 94,5 × 72 × 65 mm

Krytí: IP51

Podrobné parametry a specifikace naleznete v přiloženém manuálu (en).
