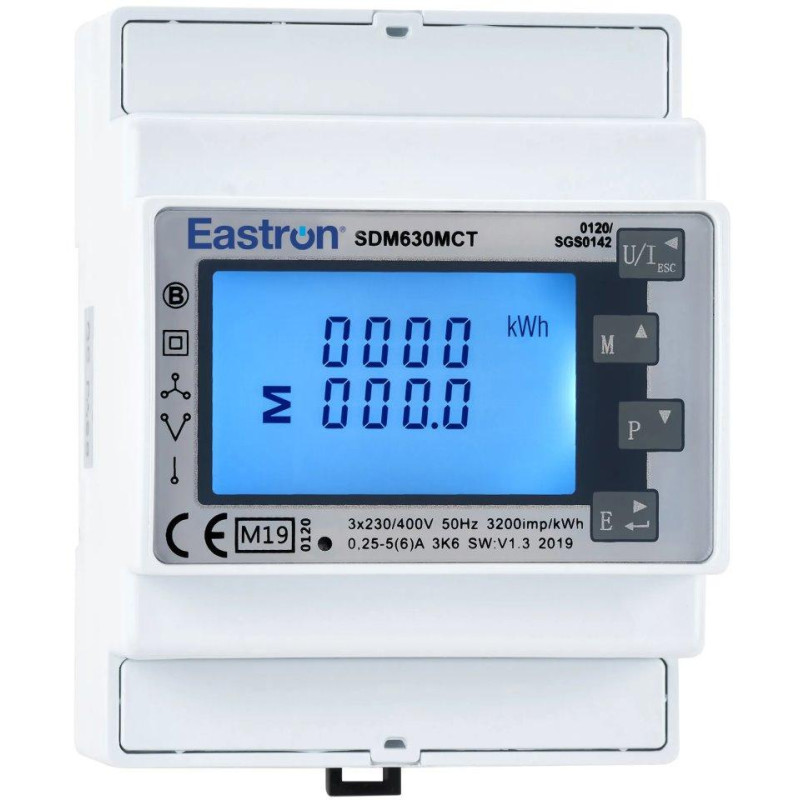

Eastron SDM630MCT- 40mA elektromer, trojfázový

Eastron SDM630MCT

Inteligentný elektromer pre 1fázové a 3fázové meranie . Medzi merané parametre patrí napätie (V), frekvencia (Hz), prúd (A), výkon (kW/kVA/kVAr), import, export a celková energia (kWh/kVArh). Prístroj môže merať aj maximálny odber prúdu a výkonu.

Tento prístroj meria a zobrazuje charakteristiky jednofázového dvojvodičového (1p2w), trojfázového trojvodičového (3p3w) a trojfázového štvorvodičového (3p4w) prúdu v sieti.

Zariadenie využíva nepriame meranie prúdu prostredníctvom prúdových transformátorov CT (40 mA).

Napätie je merané priamo v rozsahu 100 až 276 V AC medzi fázou a nulovým vodičom alebo 173 až 480 V AC medzi fázami. Bez nutnosti nasadenia napäťových transformátorov (PT).

Zobrazené parametre:

•

• Napätie medzi fázami a nulou (V)

• Fázový prúd (A)

• Celkové harmonické skreslenie napätia (U%THD)

• Prúdové celkové harmonické skreslenie (I%THD)

• Frekvencia (Hz)

• Účinník (PF)

• Maximálna prúdová spotreba (MD A)

• Maximálny odber výkonu (MD kW)

• Činný výkon (kW)

• Jalový výkon (kVAr)

• Zdanlivý výkon (kVA)

• Import aktívnej energie (kWh)

• Export činnej energie (kWh)

• Celková činná energia (kWh)

• Importovaná jalová spotreba (kVArh)

• Exportovaná jalová spotreba (kVArh)

• Celková jalová spotreba (kVArh)


K dispozícii je komunikačný port RS-485 Modbus RTU .

ZÁKLADNÁ ŠPECIFIKÁCIA

Napätie medzi fázami a nulovým vodičom: 100 až 276 V (AC), neplatí pre 3p3w

Napätie medzi fázami: 173 až 480 V (AC), iba pre 3p

Rozmery: 94,5 × 72 × 65 mm

Krytie: IP51

Podrobné parametre a špecifikácie nájdete v priloženom manuáli (en).
