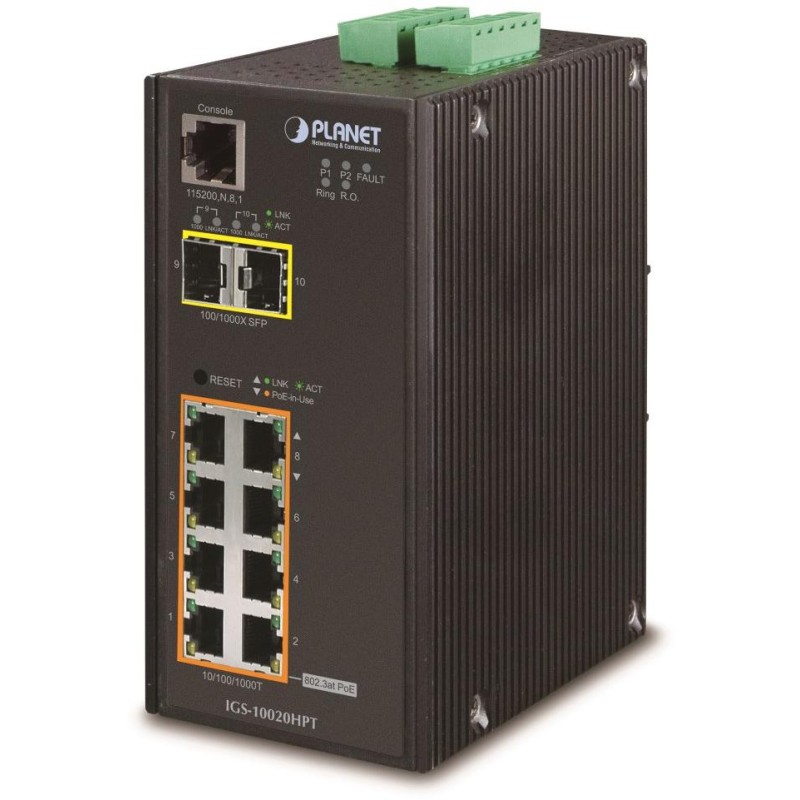

PLANET IGS-10020HPTv3
Industriell verwalteter Switch und Konverter 8x RJ-45 100/1000Base-T, 2x SFP 10/100/1000Base-X, IPv6-Unterstützung.
Web-/SNMPv3-Verwaltung, 255 VLAN 802.1Q-Netzwerke, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP-Link-Aggregation, Port Shaper, QoS, DHCP-Snooping, LLDP.
Stromversorgungsmöglichkeit im gesamten Bereich von 12 – 48 V DC , Schutzart IP30, Aluminiumgehäuse, Betriebstemperatur -40~75°C.
Verkabelungsdiagnose. Überspannungsschutz ESD+EFT LAN- und Stromanschlüsse bis zu 6 kV. DIN-Schienen- oder Wandmontage.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Zusätzlich zum bekannten Spanning-Tree-Verfahren (mit einer Wiederherstellungszeit von wenigen Sekunden) verfügt der IGS-10020HPT über eine spezielle ERPS-Funktion (Ethernet Ring Protection Switching) für Redundanz mit einer Wiederherstellungszeit und einer neuen Pfadfindungszeit von bis zu 50 ms. Dank des PTP-Protokolls (Precision Time Protocol) gemäß IEEE 1588v2 kann der Switch die Netzwerkuhr präzise synchronisieren. Statisches L3-Routing wird für bis zu 32 Regeln und 128 VLAN-Schnittstellen unterstützt.
Darüber hinaus eignet sich der Switch dank der e-Mark-Zertifizierung für verschiedene Anwendungen in Fahrzeugen und Überwachungssystemen. Er erfüllt die Anforderungen an Strom- und Datenübertragung für Überwachungssysteme, Videoübertragung und drahtlose Dienste im Transportwesen.
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 serieller Konsolenport, 2 x DI/DO digitale Logikschnittstelle
Speicher: 8.000 MAC-Adressen, 4 MB Puffer
Durchsatz: 20 Gbit/s Bus, betriebsbereit 14,8 Mpps
Übertragungsunterstützung: JumboFrame 9K
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: DC 12-48 V Netzteil (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV, EFT bis 6 kV, Schaltalarmrelais (24 V/1 A) bei Ausfall der Primärstromversorgung, Verpolungsschutz, Stromanschluss am Klemmenblock, Einbauort auf der Bodenplatte (beeinträchtigt die Wandmontage nicht)
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Zertifizierung: e-Mark E24 ECE-R 010
Abmessungen: 152 x 107 x 72 mm
Gewicht: 1096g
POE-Funktion:
Gesamtleistung: 60 W für DC 12 V, 120 W für DC 24 V, 240 W für DC 48 V, IEEE 802.3af, IEEE 802.3at
Anzahl der Injektoren: 8x bis 36 W
Stromversorgungstyp: Endspan
FortschrittAktive Funktionen:
integrierter Scheduler zum planmäßigen Herunterfahren von strombetriebenen Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, ACL 256-Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags
Port-Shaper -Einstellungen im Bereich von 500 Mbit/s – 1000 Mbit/s
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP, 8 Ports in 6 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung, 256 Regeln
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, ermittelt die Länge der Verkabelung und mögliche Entfernung zum Fehler
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
