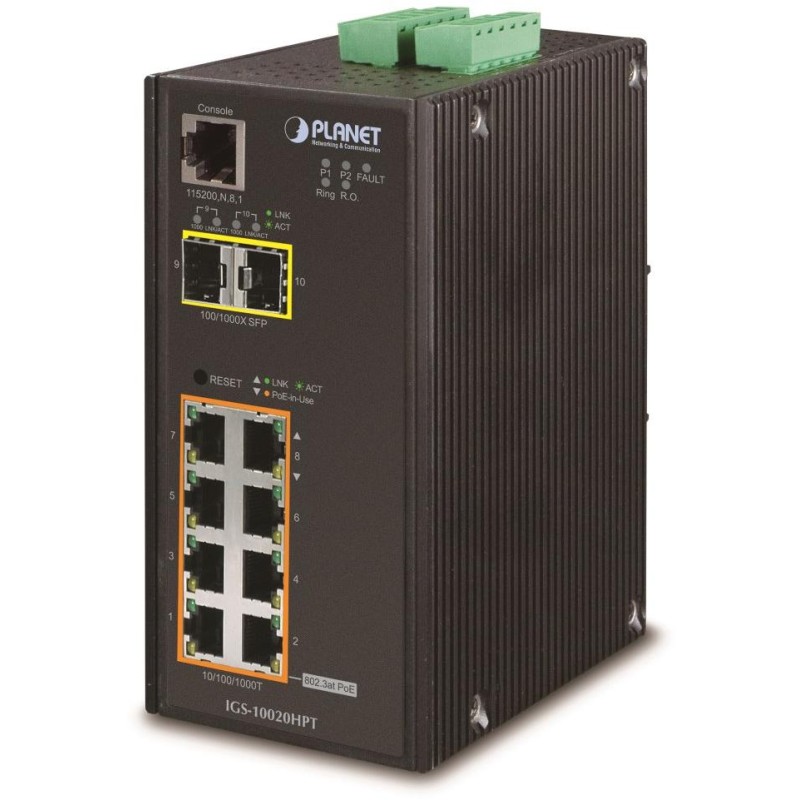

PLANET IGS-10020HPTv3
Priemyselný spravovateľný prepínač a konvertor 8x RJ-45 100/1000Base-T, 2x SFP 10/100/1000Base-X, podpora IPv6.
Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP.
Možnosť napájania v celom rozsahu 12 - 48 V DC , krytie IP30, hliníková skriňa, pracovná teplota -40~75 °C.
Diagnostika kabeláže. Prepäťová ochrana ESD+EFT LAN aj napájacích portov do 6 kV. Montáž na DIN lištu alebo priamo na stenu.
Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.
Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).
IGS-10020HPT je vybavený pre redundanciu okrem dobre známej metódy Spanning Tree (ktorej doba zotavenia je niekoľko sekúnd) predovšetkým špecializovanou funkciou ERPS (Ethernet Ring Protection Switching), ktorá má dobu zotavenia a nájdenie novej cesty do 50ms. Prepínač disponuje možnosťou presnej synchronizácie hodín v sieti vďaka protokolu PTP (Precision Time Protocol) podľa IEEE 1588v2. Je podporované statické L3 routovanie pre až 32 pravidiel a 128 VLAN rozhrania.
Prepínač je navyše vhodný pre rôzne aplikácie vo vozidlách a monitorovací systém vďaka certifikácii e-Mark . Spĺňa potreby napájania a prenosu dát pre systém sledovania, prenos videa a bezdrôtovej služby v doprave.
Možný monitoring mobilnou aplikáciouCloudViewer .
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 sériový port konzoly, 2 x DI/DO digitálne logické rozhranie
Pamäť: 8k MAC adries, buffer 4 Mb
Priepustnosť: zbernica 20 Gbps, prevádzkovo 14,8 Mpps
Podpora prenosu: JumboFrame 9K
Verzia IP protokolu: IPv4, IPv6
Prevedenie: DIN lišta, na stenu
Napájanie: zdroj DC 12-48 V (zdroj nie je súčasťou balenia)
Ochrana: ESD do 6 kV, EFT do 6 kV, spínacie poplachové relé (24 V/1 A) pri výpadku primárneho napájania, ochrana proti prepólovaniu, pripojenie napájania na svorkovnicu, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu)
Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%
Certifikácia: e-Mark E24 ECE-R 010
Rozmery: 152 x 107 x 72 mm
Hmotnosť: 1096 g
POE funkcie:
Celkový napájací výkon: 60 W pre DC 12 V, 120 W pre DC 24 V, 240 W pre DC 48 V, IEEE 802.3af, IEEE 802.3at
Počet injektorov: 8x až 36 W
Typ napájania: End-span
Pokročulé funkcie:
integrovaný plánovač pre plánované vypnutie napájaných koncových prvkov
detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania
Funkcia administrácie:
Správa: konzola cez RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Riadenie prístupu: Protokol ACL založený na IP a MAC, ACL 256 pravidiel
L3 statický routing: 32 pravidiel, 8 VLAN rozhrania
ACL filter a bonding:
IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít
Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky
Port shaper nastavenia v rozpätí 500Mbps - 1000Mbps
Podpora VLAN: IEEE 802.1Q
až 255 VLAN skupín, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
Multicast VLAN Registration
Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, oboje
Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 6 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP + MAC binding, VLAN + MAC binding, 256 pravidiel
DHCP Snooping: áno (blokácia cudzích DHCP serverov)
LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche
Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení
EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
