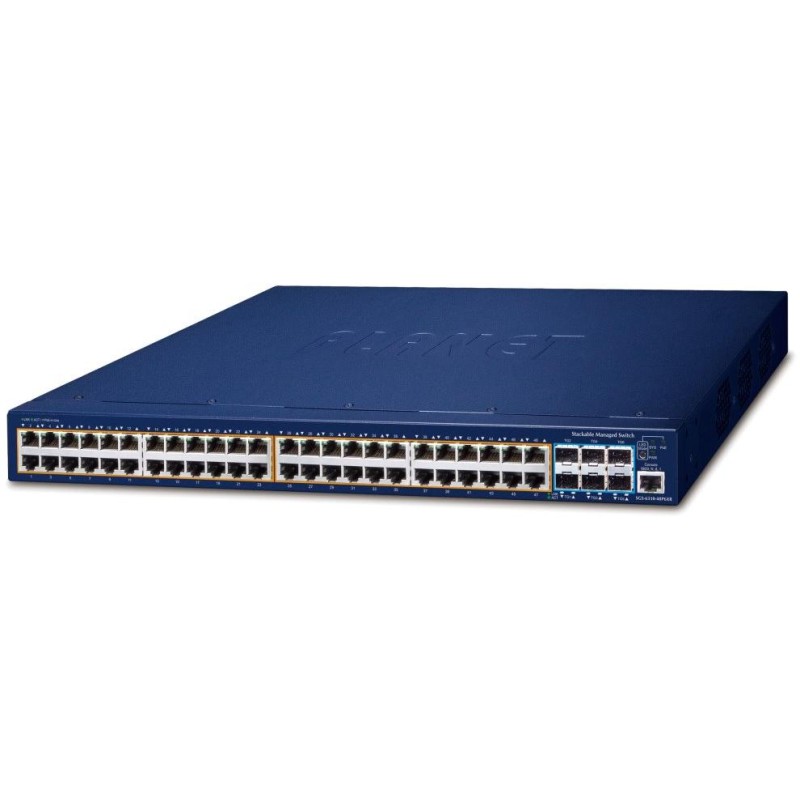

PLANET SGS-6310-48P6XR
Stapelbarer verwalteter L3-PoE- Switch, 48 x RJ-45 10/100/1000 Base-T, 6 x 10G SFP+ Base-SR/LR , 1 x RJ-45 (RS-232)-Konsolenport, PoE+-Injektoren 802.3af/at mit einer Gesamtleistung von bis zu 740 W (370 bei Wechselstrom) .
Statisches IPv4/IPv6-Routing auf Schicht 3, dynamisches Routing mit RIP (Routing Information Protocol) oder OSPF (Open Shortest Path First), virtuelles und HW-Stacking, ERPS-Ring – Wiederherstellungszeit der Datenübertragung weniger als 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Q-in-Q, VLAN, Multiple Spanning Tree, MSTP, MLD, LACP, IGMP, QoS, LLDP, ACL – Zugriffskontrollliste, DHCP-Snooping, IP Source Guard, Dynamisches ARP, SNMP, 802.1x, RADIUS/TACACS+, SFP-DDM (Digital Diagnostic Monitor).
Verwaltung – Konsole/Telnet/Web/SNMP v1/v2c, Unterstützung für SSH v1/v2, TLS v1.2 und SNMP v3, Kapazität 216 Gbit/s, Routing 160,7 Mpps , Rackmount 19" (1U), Stromversorgung AC 100–240 V (50/60 Hz) + DC 55 V (Klemmenblock) .
- Hardware-Stacking – Virtualisierung in einem logischen Volume/System, 10G SFP+-Schnittstelle, Stack-Management über eine einzige IP-Adresse, Unterstützung für bis zu 8 Hardwareeinheiten
- IP-Routing – unterstützt RIP v1/v2 und OSPF v2 (IPv4) + RIPng und OSPFv3 (IPv6), VRRP v1/v3 für redundante Routing-Bereitstellung, Routenumverteilung, Hardware-VLAN-Routing
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 48x RJ-45 10/100/1000 Base-T, 6x SFP+ 10G Base-SR/LR (abwärtskompatibel mit 1000 Base-SX/LX/BX), 1x RJ-45 (RS-232) Konsolenport
Speicher: 16k MAC-Adressen, 1,5 MB Puffer
Durchsatz: 216 Gbit/s Bus, betriebsbereit 160,7 Mpps (64b)
Übertragungsunterstützung: JumboFrame 9 KB
IP-Protokollversion: IPv4, IPv6
Ausführung: Rackmount 1HE
Stromversorgung: redundant, AC 100-240 V (50/60 Hz) + DC 55 V, Gesamtleistungsaufnahme bis zu 48 W (max. 830 W mit PoE)
Schutz: bis 6 kV (donnersicher)
Betriebstemperatur: 0 bis +50 °C
Abmessungen: 440 x 300 x 44 mm
Gewicht: 5200g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP v1/v2c + Unterstützung für SSH v1/v2, TLS v1.2 und SNMP v3
Zugriffskontrolle: IP/MAC oder zeitbasierte ACL
L3-Routing: ja, statisches und dynamisches Routing, RIPng, OSPFv3, VRRPv3
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse
MAC ACL, Verkehrsfilterung nach MAC-Adresse
Zeit-ACL, Filtern des Datenverkehrs nach Zeit
QoS-Verkehrspriorisierung: 8 Prioritätswarteschlangen auf allen Ports, IEEE 802.1pa-Verkehrspriorisierung gemäß ToS/DS in IP-Paketen, CAR, HQoS, MAC/IP/TCP/UDP, IPv4/IPv6 DSCP, unterstützt strenge Prioritäten und Weighted Round Robin (WRR), Tail-Drop, WRED, Flussüberwachung und Verkehrsprofilierung
VLAN-Unterstützung:
VLAN mit 802.1Q-Tags, bis zu 4K VLAN-Gruppen
802.1ad Q-in-Q-Tunneling (VLAN-Stacking)
GVRP für VLAN-Verwaltung
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
VLAN mit IP-Subnetz
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, Protokoll IEEE 802.1s Multiple Spanning Tree
BPDU- und Root Guard-Unterstützung
Portspiegelung: RX, TX, RX+TX, viele zu eins, eins zu eins
Link Aggregation: IEEE 802.3ad LACP/statischer Trunk, 64 Gruppen mit 8 Ports pro Gruppe
Multicast IGMP: IGMP v1/v2/v3 Snooping, IGMP-Abfragemodus-Unterstützung, MLD v1-Unterstützung, MVR-Unterstützung, bis zu 1024 Multicast-Gruppen (IPv4 + IPv6)
Authentifizierung verbundener Geräte: AAA TACACS+ und IPv4/IPv6-Authentifizierung über RADIUS (802.1x Port/MAC-basierte Zugriffskontrolle + RADIUS/TACACS-Authentifizierung)
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, SFP-DDM (Digital Diagnostic Monitor)
PoE-Funktion:
Gesamtleistung: 740 W, PoE 802.3af, PoE+ 802.3at
370 W (max.) Wechselstrom
740 W (max.) Gleichstrom
740 W (max.) AC + DC
Anzahl der Injektoren: 48x bis 30 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
automatische Erkennung des Powered Device (PD)
Der Schaltkreisschutz verhindert Stromstörungen zwischen den Ports
allgemeine PoE-Strombudgetverwaltung, Portpriorität, Strombegrenzung, PoE-Zeitplan, PoE aktivieren/deaktivieren für einzelne Ports
PD-Klassifizierungserkennung
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
Ethernet-Ringtopologien STP/RSTP/MSTP und ERPS
