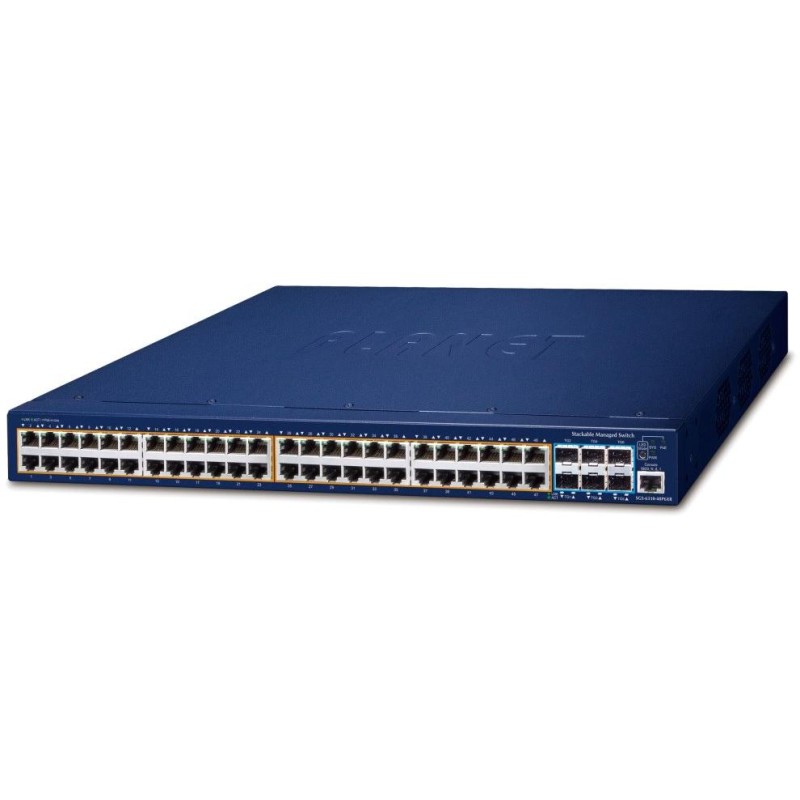

PLANET SGS-6310-48P6XR
Stohovatelný řízený L3 PoE switch, 48x RJ-45 10/100/1000 Base-T, 6x 10G SFP+ Base-SR/LR, 1x RJ-45 (RS-232) konzolový port, PoE+ injektory 802.3af/at s celkovým napájením do 740 W (370 pro AC napájení).
IPv4/IPv6 statické směrování na 3. vrstvě, dynamické směrování pomocí RIP (Routing Information Protocol) nebo OSPF (Open Shortest Path First), virtuální i HW stohování, ERPS Ring - doba obnovy přenosu dat je méně než 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Q-in-Q, VLAN, Multiple Spanning Tree, MSTP, MLD, LACP, IGMP, QoS, LLDP, ACL - Access Control List, DHCP Snooping, IP Source Guard, Dynamic ARP, SNMP, 802.1x, RADIUS/TACACS+, SFP-DDM (Digital Diagnostic Monitor).
Správa - konzole/Telnet/web/SNMP v1/v2c, podpora SSH v1/v2, TLS v1.2 a SNMP v3, kapacita 216 Gbps, směrování 160,7 Mpps, Rackmount 19" (1U), napájení AC 100-240 V (50/60 Hz) + DC 55 V (svorkovnice).
- Hardware Stacking - virtualizace do jednoho logického svazku/systému, rozhraní 10G SFP+, správa stohu pomocí jedné IP adresy, podpora až 8 hardwarových jednotek
- IP směrování - podporuje protokoly RIP v1/v2 a OSPF v2 (IPv4) + RIPng a OSPFv3 (IPv6), VRRP v1/v3 pro redundantní nasazení směrování, redistribuce tras, hardwarové směrování VLAN
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 48x RJ-45 10/100/1000 Base-T, 6x SFP+ 10G Base-SR/LR (zpětně kompatibilní s 1000 Base-SX/LX/BX), 1x RJ-45 (RS-232) konzolový port
Paměť: 16k MAC adres, buffer 1,5 MB
Propustnost: sběrnice 216 Gbps, provozně 160,7 Mpps (64b)
Podpora přenosu: JumboFrame 9 KB
Verze IP protokolu: IPv4, IPv6
Provedení: rackmount 1U
Napájení: redundantní, zdroj AC 100-240 V (50/60 Hz) + DC 55 V, celkový příkon do 48 W (max. 830 W s PoE)
Ochrana: do 6 kV (thunder-proof)
Provozní teplota: 0 až +50 °C
Rozměry: 440 x 300 x 44 mm
Hmotnost: 5200 g
Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SNMP v1/v2c + podpora SSH v1/v2, TLS v1.2 a SNMP v3
Řízení přístupu: Protokol ACL založený na IP/MAC nebo času
L3 routing: ano, statické i dynamické směrování, RIPng, OSPFv3, VRRPv3
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy
MAC ACL, filtrace provozů dle MAC adresy
Time ACL, filtrace provozů dle času
Priorizace provozu QoS: 8 prioritních front na všech portech, priorizace provozu dle IEEE 802.1p a dle ToS/DS v IP paketu, CAR, HQoS, MAC/IP/TCP/UDP, IPv4/IPv6 DSCP, podporuje striktní priority a zásady Weighted Round Robin (WRR), Tail-Drop, WRED, monitorování toku a profilování provozu
Podpora VLAN:
VLAN se značkami 802.1Q, až 4K VLAN skupin
802.1ad Q-in-Q tunneling (stohování VLAN)
GVRP pro správu VLAN
Private VLAN Edge (PVE)
VLAN založené na protokolu
VLAN založená na MAC
VLAN s podsítí IP (subnet)
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
podpora BPDU a root guard
Port mirroring: RX, TX, RX+TX, many to one, one to one
Agregace linek: IEEE 802.3ad LACP/static trunk, 64 skupin s 8 porty na skupinu
Multicast IGMP: IGMP v1/v2/v3 snooping, podpora režimu IGMP querier mode, podpora MLD v1, podpora MVR, až 1024 skupin multicast (IPv4 + IPv6)
Autentizace připojených zařízení: ověřování AAA TACACS+ a IPv4/IPv6 přes RADIUS (řízení přístupu 802.1x na základě portu/MAC + ověřování RADIUS/TACACS)
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, SFP-DDM (Digital Diagnostic Monitor)
PoE funkce:
Celkový napájecí výkon: 740 W, PoE 802.3af, PoE+ 802.3at
370 W (max.) AC
740 W (max.) DC
740 W (max.) AC + DC
Počet injektorů: 48x až 30 W
Typ napájení: End-span
Pokročilé funkce:
automatická detekce napájeného zařízení (PD)
ochrana obvodů zabraňuje rušení napájení mezi porty
řízení celkového rozpočtu výkonu PoE, priorita portu, omezení výkonu, plán PoE, povolení/zakázání PoE pro jednotlivý port
detekce klasifikace PD
integrovaný scheduler pro plánované vypnutí napájených koncových prvků
detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení
Ethernet kruhové topologie STP/RSTP/MSTP a ERPS
